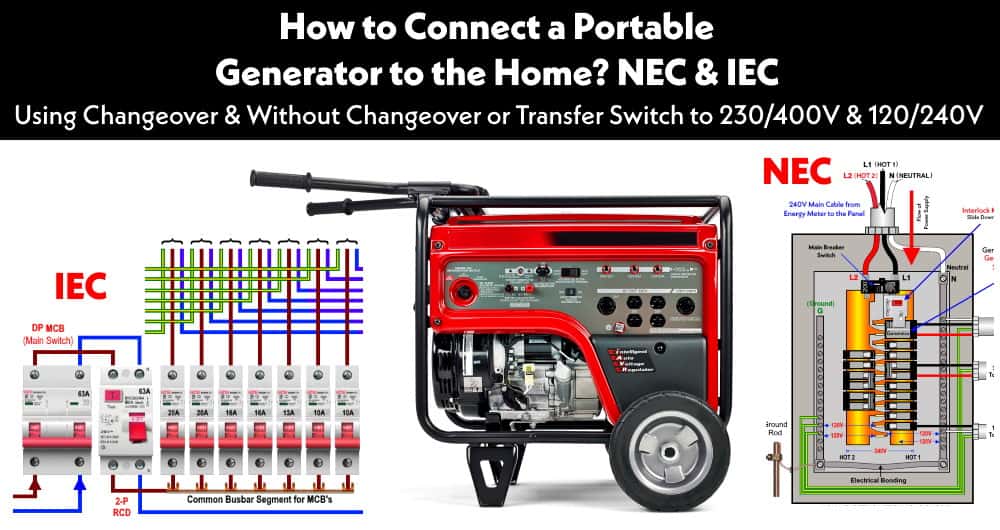

Cómo conectar un generador portátil 1-P y 3-P al suministro doméstico usando conmutador y sin conmutador o interruptor de transferencia (ATS y MTS) para 230 V/400 V y 120 V/240 V
Todos sufrimos cortes de energía en caso de averías de emergencia (es decir, cortocircuitos, sobrecargas, daños a las líneas de transmisión eléctrica, subestaciones u otras partes del sistema de distribución, así como tormentas y otras malas condiciones climáticas, etc.). En este caso, generador de emergencia y portátil puede usarse para restaurar el energía eléctrica al suministro doméstico y otros aparatos conectados.
En este tutorial paso a paso, mostraremos el Diagrama de cableado y conexión del generador portátil al suministro doméstico y al tablero de distribución principal según NEC e IEC. estaremos usando Interruptor de cambio automático también conocido como Interruptor de transferencia automática (ATS), Interruptor de cambio manual (MTS o interruptor de transferencia manual) para conectar el generador a una casa para 230V y 400V (IEC) y 120V y 240V (NEC). Además, mostraremos cómo conectar un generador portátil al suministro doméstico sin un interruptor inversor o interruptores de transferencia.
Al utilizar los siguientes diagramas de instalación de cableado eléctrico básico para la conexión del generador, puede restablecer un suministro eléctrico de emergencia en caso de un corte de energía conectando un generador portátil (generador de gasolina/gasolina/diésel) al cuadro de distribución principal.
Artículos Relacionados:
Así que ahora comencemos.
Podemos conectar un generador portátil al sistema de suministro de nuestro hogar mediante cuatro métodos.
Cada método con conexión de cableado, funcionamiento y operación se ha explicado en un tutorial paso a paso. (Lea todas las precauciones/advertencias, el manual del usuario y se debe tener cuidado antes de instalar un generador en el sistema de suministro de energía eléctrica del hogar. Si no está seguro, comuníquese con un electricista autorizado para hacerlo correctamente).
Nota IMPORTANTE:
La electricidad es nuestra amiga y también nuestra peor enemiga, si le das la oportunidad de matarte, recuerda, nunca la desaprovecharán. Lea todas las precauciones e instrucciones mientras realiza este tutorial práctico.
Cómo conectar un generador portátil a el Hogar usando interruptor de transferencia y cambio manual para 120 V, 240 V y 230 V – NEC y NIEC
Conexión de un generador de emergencia portátil al sistema de suministro de energía doméstico mediante interruptores de cambio manuales o automáticos (el interruptor de transferencia automática (ATS) es el método más seguro y recomendado) para 230 V (Reino Unido y UE – IEC) y 120 V/240 V (Canadá, EE. UU. – NEC ).
Cableado de un generador de emergencia mediante interruptor de cambio manual de 230 V – IEC
Pasos para el cableado y la instalación de un generador utilizando un interruptor de cambio manual
Para conectar un generador portátil al sistema de suministro eléctrico doméstico mediante un interruptor de cambio manual, siga los pasos a continuación:
- Instale un interruptor de cambio (clasificado para 63-100 A dependiendo de la carga) cerca del tablero de distribución principal de la casa.
- Conecte la fuente de alimentación principal (Línea y Neutro) como entrante a las primeras ranuras superiores del interruptor de conmutación como se muestra en la fig.
- Conecte un cable de 6 AWG (7/064″ o 16 mm)2)” a las dos ranuras inferiores del interruptor inversor.
- Ahora conecte una toma de corriente de 3 clavijas (para carga pequeña) o una toma de corriente de 32 A y 240 V – macho (para carga grande) al cable 6AVG e instálela en la pared (cerca del generador) y coloque el enchufe de alimentación de 3 clavijas del generador. o o Toma de corriente de 32A, 240V (hembra) en la toma de corriente que haya instalado anteriormente.
- Ya lo ha hecho y está listo para suministrar energía eléctrica de emergencia a los electrodomésticos en caso de un apagón de emergencia.
Artículos Relacionados:
A continuación se muestra el diagrama de conexión del cableado del generador al tablero de distribución principal utilizando el interruptor de cambio manual donde todos los circuitos de carga están conectados al suministro del generador en caso de un corte de energía. Si no necesita encender los circuitos de carga específicos, puede apagar los disyuntores relacionados y los disyuntores restantes permanecen encendidos. De esta manera, sólo se pueden alimentar puntos de carga específicos mediante energía de emergencia a través de un generador.
Haga clic en la imagen para ampliar
Si desea conectar una carga específica al generador cuando se corta la energía de la red pública, es decir, parte de la carga en el generador y el resto en la fuente de alimentación principal, puede haber un caso en el que el generador no pueda manejar la carga general. Puede simplemente apagar esos puntos de carga o los disyuntores relacionados.
Artículos Relacionados:
Cableado de un generador portátil mediante un interruptor de transferencia manual para 120 y 240 V – NEC
El siguiente diagrama de cableado muestra un generador portátil conectado al panel principal de 120 V/240 V mediante un interruptor de transferencia manual. Generalmente, puede conectar un interruptor de transferencia de 30 amperios (como Protran o Reliance) para un generador de hasta 7500 vatios, mientras que también hay otros tamaños (como 50 amperios) disponibles para aplicaciones residenciales.
En este interruptor de transferencia, el disyuntor unipolar es de 15 amperios, mientras que el disyuntor bipolar es de 30 amperios y tiene un tamaño máximo de cable de calibre 12.
Para hacer esto, simplemente instale un enchufe de bloqueo giratorio de 30 amperios (o 20 amperios según los requisitos del sistema, como L14-30R, L14-20P) para el cable de extensión que se conecta al generador.
La fabricación del enchufe y tomacorriente L14-30R, L14-20P indica los siguientes terminales:
- X = Caliente 1 (Negro)
- Y = Caliente 2 (Rojo)
- G = Tierra
- W = Neutro
Ahora, para conectar el generador y el panel principal al interruptor de transferencia, retire los cables de carga de los disyuntores relacionados y conecte esos cables a los cables correspondientes del interruptor de transferencia. Ahora conecte el Negro A y el Rojo A del interruptor de transferencia al disyuntor 2P. Haga lo mismo con el disyuntor SP como se muestra en el siguiente diagrama de cableado (o según el manual del usuario). Si no está seguro, comuníquese con un electricista autorizado.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cuando la energía de la red pública no está disponible y el generador está encendido
El interruptor del disyuntor en el interruptor de transferencia empuja en una dirección y la energía se conecta a los aparatos de carga a través del Generador → Disyuntor en el interruptor de transferencia → a los puntos de carga.
La dirección del flujo de energía se sigue a través de cables a los diferentes circuitos.
- 120 V = Negro C1 (al interruptor de transferencia) y Negro C (desde el interruptor de transferencia) a la carga y al cable neutro.
- 240 V = Negro A y Rojo A (al interruptor de transferencia) y Negro B y Rojo B (desde el interruptor de transferencia) a la carga.
Cuando hay energía eléctrica disponible y el generador está apagado
El interruptor del disyuntor en el interruptor de transferencia empuja en la otra dirección y la energía se conecta a los aparatos de carga a través del panel principal → Disyuntor en el interruptor de transferencia → a 120 V y 240 puntos de carga.
El interruptor de transferencia no dejará pasar la energía para energizar el generador o los cables de la compañía eléctrica, por ejemplo, corta el suministro de energía que podría provenir del disyuntor en el panel. Tenga en cuenta que solo funcionarán aquellos disyuntores y puntos de carga que estén conectados de acuerdo con el diagrama de cableado anterior (propósito ilustrado).
Artículos Relacionados:
Cableado de un generador mediante un interruptor de transferencia manual para 240 V – NEC
El siguiente diagrama de cableado muestra un generador conectado al panel principal de 120 V/240 V y a los circuitos de carga de 240 V en subpaneles separados mediante un interruptor de transferencia manual. Este tipo de interruptores de transferencia (como los interruptores de transferencia de energía de emergencia 2P, GE TC10323R / GE TC35322 / TC10424R o 3P, GE TC35362R y los interruptores o seccionadores de seguridad) se utilizan para conectar el generador para la operación de transferencia de energía o cualquier otro aparato para la desconexión del servicio como seguridad. cambiar.
Haga clic en la imagen para ampliar
Como se muestra, el generador está conectado al interruptor de transferencia a través del enchufe L14-30 (o L14-20) y la entrada de alimentación. Los dos cables calientes (Hot 1 y Hot 2) del generador están conectados a las terminales principales inferiores del interruptor de transferencia.
Las dos terminales calientes superiores del interruptor de transferencia están conectadas al disyuntor bipolar de 60 A en el panel principal. Las terminales centrales del interruptor de transferencia como carga están conectadas al subpanel de 60 A que está diseñado para circuitos de carga de 240 V únicamente. Como se trata de un subpanel de carga de 240 V, no es necesario un cable neutro. El neutro solo se requiere en el caso de circuitos de 120 V o circuitos protegidos por GFCI/AFCI.
La operación de palanca de la transferencia. El interruptor es el siguiente:
- ARRIBA = Suministro principal = ENCENDIDO
- Medio = APAGADO
- Abajo = Suministro del generador = ENCENDIDO
Cuando el generador está apagado, la palanca está en la posición Abajo, por lo que los puntos de carga de 240 V están conectados al suministro del generador. Cuando el suministro principal está disponible, la posición de la palanca cambia a la posición Arriba (operación manual) y los circuitos de carga se alimentan. -arriba a través de la red eléctrica.
Artículos Relacionados:
¿Cómo conectar un generador monofásico de 230 V a una casa mediante un interruptor de cambio automático – IEC?
De esta forma, tenemos que utilizar un conmutador automático bipolar (2P) para conectar el generador a una vivienda. El método de conexión es el mismo que se mencionó anteriormente para el método 1, pero tenemos que usar un cambio automático monofásico de 2 polos en lugar de un interruptor de transferencia manual. No hay dudas de esta manera, es decir, cuando la energía se restablece desde la red pública, el interruptor de transferencia automática detecta automáticamente la energía y la redirige desde el suministro del generador al suministro principal y viceversa.
Nota: También puede utilizar el cambio de tres polos (3P) en lugar de 2 polos.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cómo conectar un generador portátil a una casa sin interruptor de conmutación/transferencia – NEC e IEC
Cableado de un generador portátil sin interruptor de transferencia usando un kit de enclavamiento para 120 V y 240 V – NEC
Si desea una forma alternativa pero más económica de conectar el generador al panel de la casa sin usar un interruptor de transferencia, la solución es un kit de enclavamiento. Aunque puede apagar el disyuntor principal y hacer funcionar el generador para alimentar circuitos de 120 V y 240 V a través del suministro del generador, sigue siendo un método seguro y recomendado utilizar el kit de enclavamiento para usar en el panel principal y en el disyuntor del generador que mantiene el disyuntor principal y generador funcione al mismo tiempo.
El siguiente diagrama de cableado muestra cómo cablear un kit de enclavamiento para el generador y su funcionamiento durante un corte de energía. El kit de enclavamiento está instalado en el panel principal, lo que evita ambos (el interruptor principal y el del generador a la vez). Sólo un disyuntor (ya sea principal o generador) puede estar ENCENDIDO o APAGADO a la vez deslizando hacia arriba o hacia abajo el enclavamiento.
Como el generador está conectado al panel principal a través del enchufe L14-30 (o L14-20), la entrada de alimentación y el kit de enclavamiento en el panel principal, veamos el funcionamiento.
Cuando la red eléctrica está apagada = el generador está encendido
Cuando la fuente de alimentación principal no esté disponible, simplemente apague el disyuntor principal y deslice hacia arriba el kit de bloqueo (que bloqueará el disyuntor principal en la posición ON como se muestra en la figura). De esta manera, podrá arrancar el generador y el kit de enclavamiento le permitirá encender el disyuntor de 2 polos del generador. Simplemente encienda el generador y encienda el disyuntor 2P. Ahora, puede encender el disyuntor de 120 V o 240 V uno por uno para ejecutar los circuitos de carga deseados en el suministro de energía del generador. La flecha roja desde el generador y la entrada de energía al disyuntor 2P y al panel principal muestra el suministro de energía a los puntos de carga.
Publicación relacionada:
Haga clic en la imagen para ampliar
Cuando la energía eléctrica está encendida = el generador está apagado
Cuando se restablezca la energía de la red pública, simplemente apague el generador y apague su disyuntor bipolar relacionado. Ahora deslice hacia abajo el kit de bloqueo (impedirá encender el disyuntor del generador) lo que permitirá encender el disyuntor principal. Simplemente encienda el disyuntor principal y el suministro se restablecerá a través de la alimentación principal a los puntos de carga conectados. La flecha roja de los cables de alimentación principales muestra el flujo de energía al circuito.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de un generador de emergencia sin conmutador para 230 V – IEC
Precaución: Siga los códigos de área locales ya que este método puede no estar de acuerdo con los códigos en el caso de los siguientes países IEC. Esto puede provocar lesiones graves e incendios peligrosos, ya que se puede hacer con especial atención, ya que existe la posibilidad de que alguien se olvide de APAGAR el disyuntor deseado antes de la operación. En definitiva, se puede hacer con especial cuidado si el código lo permite.
El proceso de instalación y operación es el mismo que se mencionó anteriormente pero sin el interruptor de cambio. Para este método, apague ambos interruptores principales (MCB) en el tablero de distribución para desconectar la fuente de alimentación. Ahora instale un disyuntor separado de 63 amperios para el generador (igual que el MCB principal).
Ahora, conecte este nuevo disyuntor a través de la entrada de alimentación (toma de corriente de 3 pines o toma de corriente macho de 32 A, 230 V) usando 6 AWG (7/064 ″ o 16 mm).2)”. Finalmente, conecte el enchufe de alimentación de 3 clavijas o el enchufe hembra de 32 A y 230 V del generador en esa entrada de alimentación o toma de corriente (como se muestra en la figura siguiente). ¡Lo has hecho!
Artículos Relacionados:
Haga clic en la imagen para ampliar
Operación y funcionamiento
1. En caso de que no esté disponible el suministro eléctrico de la red pública:
Para hacer esto, primero que nada, apague el disyuntor principal y encienda el generador. Ahora ENCIENDA el disyuntor del generador y ENCIENDA aquellos disyuntores uno por uno que estaban conectados a la carga deseada y necesitaban ser operados mediante el suministro de energía de emergencia del generador.
Cuando el generador no esté en uso, PRIMERO apague el disyuntor del generador, apague el generador y luego, finalmente, encienda el disyuntor principal en el tablero de distribución o unidad de consumo.
En este caso, el generador suministra electricidad a los electrodomésticos y el flujo de energía continuará hacia los aparatos y dispositivos eléctricos conectados a través de (la Línea Roja, es decir, los cables cubiertos en el cuadro del rectángulo rojo) por el generador (como se muestra en la imagen a continuación).
El Línea roja en el Rojo cuadro rectangular) y flechas (↑) muestra el flujo de potencia en el circuito.
Nota: ¡Por favor! Ten cuidado.
En este caso, el primer MCB (interruptor principal que está conectado a la fuente de alimentación principal) estaría en «APAGADO» y el segundo interruptor MCB cableado para el generador debería estar en «ENCENDIDO». Para mayor seguridad, apague el tomacorriente de 3 clavijas o el tomacorriente y tomacorriente del generador de 32 A apagando el interruptor de botón de ENCENDIDO/APAGADO incorporado cuando el generador no esté en uso.
Haga clic en la imagen para ampliar
Artículos Relacionados:
2. En caso de que se restablezca el suministro eléctrico desde la central eléctrica:
En este caso, las líneas eléctricas principales suministran electricidad a los electrodomésticos y el flujo de energía continuará hacia los aparatos eléctricos conectados en el sistema a través de (la Línea Roja, es decir, los cables cubiertos en el cuadro del rectángulo rojo) por el suministro de energía principal desde la central eléctrica. . De esta forma, el generador portátil permanece en espera.
Tenga en cuenta que el disyuntor del generador estará en la posición APAGADO. Nunca encienda este disyuntor cuando el suministro principal esté disponible. Para mayor seguridad, apague la toma de corriente mediante el botón ON/OFF o retire el enchufe de 3 clavijas del generador.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Nota: ¡Por favor! Ten cuidado.
En este caso, el segundo interruptor MCB cableado para el generador debe estar en “OFF”. Para mayor seguridad, apague la toma de corriente de 3 clavijas o la toma de corriente de 230 V y 32 A apagando el botón de ENCENDIDO/APAGADO incorporado cuando el generador no esté en uso. Además, apague el generador y desconecte el enchufe. Ahora encienda el MCB principal (interruptor principal que está conectado a la fuente de alimentación principal).
Precauciones y advertencias:
Lea todas las notas, advertencias, instrucciones, manuales y precauciones proporcionados. antes de implementar este método, ya que puede no ser legal en algunos países debido a seguridad y peligro. Además, no se recomienda para principiantes y sólo es una forma posible para ingenieros prácticos y técnicos experimentados en caso de una emergencia grave (es decir, fallo del suministro eléctrico en hospitales durante operaciones graves) y no hay alternativa para restaurar el suministro eléctrico.
Sólo 1 MCB debe estar «ENCENDIDO» a la vez. Si el segundo MCB está “ON” en las figuras y operación mostradas arriba, es decir, ambos MSB se encienden al mismo tiempo. Entonces;
- Cuando se restablece la energía de la red pública desde la central eléctrica, puede dañar su generador o quemar todo el sistema. que pueden causar descargas eléctricas y peligros, incendios peligrosos y explosiones a la vez.
- Cuando el suministro eléctrico principal no está disponible, el generador enviará el suministro eléctrico de regreso a los cables y líneas principales, lo que puede sobrecargar el generador y electrocutar a los linieros y electricistas que trabajan/reparan en otros hogares y líneas eléctricas de servicios públicos.
- Si no tiene suficiente experiencia práctica y no está seguro de las reglas de seguridad proporcionadas por el proveedor de energía o el manual del usuario del generador en su país, no practique este método para conectar el generador portátil al sistema de suministro doméstico. También se recomienda ponerse en contacto con un electricista autorizado o una empresa de suministro de energía antes de implementar este método.
Artículos Relacionados:
¿Cómo conectar un generador trifásico a casa con un interruptor de cambio automático de 4 polos?
A conectar un generador portátil trifásico al suministro domésticoTenemos que utilizar un Interruptor de transferencia o cambio automático de cuatro polos (4P). El método de conexión es el mismo que el mencionado anteriormente para el generador monofásico y el interruptor inversor, pero tenemos que utilizar un interruptor inversor manual trifásico de 4 polos. Es la forma más confiable y recomendada de conectar un generador al suministro doméstico porque cuando la energía se restablece desde la red pública, el interruptor de transferencia automática detecta automáticamente la energía y la redirige desde el suministro del generador al suministro principal y viceversa.
Nota: Puede utilizar Interruptor de cambio automático de tres polos (3P) en cambio si Interruptor de conmutación o transferencia de cuatro polos (4P).
Haga clic en la imagen para ampliar
¿Cómo conectar un generador trifásico a casa con un interruptor de cambio manual de 4 polos?
No hay gran diferencia en las conexiones de cableado para Interruptores de conmutación y transferencia automáticos y manuales con generadores portátiles.. En la siguiente conexión de cableado, hemos utilizado un interruptor de cambio manual de cuatro polos para conectar un generador de emergencia trifásico a los tableros de distribución. Las conexiones de cableado para el interruptor de transferencia trifásico son las mismas que las del cableado para el interruptor inversor monofásico de 2 polos en el método uno, mientras que hay otras dos ranuras para línea adicional y neutro como se muestra en la figura a continuación.
Nota: Puede utilizar Conmutador manual tripolar (3P) en cambio si Interruptor de conmutación o transferencia de cuatro polos (4P).
Haga clic en la imagen para ampliar
Artículos Relacionados:
Código de color del cableado:
Hemos utilizado el Códigos de colores de cableado IEC e IEC para circuitos de 230V/400V y 120V/240V. Puede utilizar los códigos de área locales o yo. IEC – Comisión Electrotécnica Internacional (Reino Unido, UE, etc.) o NEC (Código Eléctrico Nacional [US & Canada] dónde;
COMITÉ EJECUTIVO NACIONAL:
Monofásico 120 V CA:
- Negro = Caliente o Línea
- Blanco = Neutral
- Verde / Amarillo o conductor desnudo = Cable de tierra
Monofásico 240V CA:
- Negro = Caliente 1 o Línea 1
- Rojo = Caliente 2 o Línea 2
- Blanco = Neutral
- Verde / Amarillo o conductor desnudo = Cable de tierra
Trifásico 208 CA:
- Negro = Caliente 1 o Línea 1
- Rojo = Caliente 2 o Línea 2
- Azul = Caliente 3 o Línea 3
- Blanco o Gris = Neutral
- Verde / Amarillo o conductor desnudo = Cable de tierra
Trifásico 240 CA (Delta de tramo alto):
- Azul = Caliente 1 o Línea 1
- Naranja = Caliente 2 o Línea 2 (DELTA DE PIERNA ALTA)
- Negro = Caliente 3 o Línea 3
- Blanco o Gris = Neutral
- Verde / Amarillo o conductor desnudo = Cable de tierra
Trifásico 480V y 600V CA
- Marrón = Caliente 1 o Línea 1
- Naranja = Caliente 2 o Línea 2
- Amarillo = Caliente 3 o Línea 3
- Blanco o Gris = Neutral
- Verde / Amarillo o conductor desnudo = Cable de tierra
CEI:
Monofásico 230V CA:
- Marrón = Fase o Línea
- Azul = Neutral
- Verde / Amarillo = Conductor de tierra= Conductor de tierra
Trifásico 400V – 415V CA:
- Marrón = Fase 1 o Línea 1
- Negro = Fase 2 o Línea 2
- Gris = Fase 3 o Línea 3
- Azul = Neutro
- Verde / Amarillo = Conductor de tierra
Artículos Relacionados:
Precaución general
Precauciones generales al jugar con electricidad.
- Desconecte la fuente de alimentación principal (apagando el interruptor principal en el tablero de distribución/unidad de consumo y el centro de carga/panel principal) antes de dar servicio, reparar o instalar equipos eléctricos.
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Los trabajos de resolución de problemas, reparación, instalación y modificación relacionados con la electricidad sólo se pueden realizar en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones, manuales de usuario, precauciones, códigos de área locales y sígalos estrictamente.
- Hacer su propio trabajo eléctrico es peligroso e incluso ilegal en algunas áreas. Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
- Apague el disyuntor MCB principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
