¿Cómo cambiar el circuito del calentador de agua entre 240 V y 120 V mediante interruptores?
En la serie de cableado de calentadores de agua eléctricos, mostraremos cómo cambiar el voltaje de entrada del calentador de agua de 120 V a 240 V y viceversa usando un interruptor de 3 vías, interruptores DPDT y un temporizador T106. De esta manera podremos alternar el calentador de agua entre dos fuentes de voltaje de suministro.
Este método se utiliza para reducir la factura de la luz. En otras palabras, puede hacer funcionar el calentador de agua eléctrico con 240 VCA cuando los precios son más bajos o tienen la misma tarifa para las horas pico y el funcionamiento normal o cuando se necesita una recuperación más rápida del agua caliente.
Puede volver a cambiar y hacer funcionar el calentador de agua eléctrico a 120 V durante las horas pico para reducir la factura de electricidad o se necesita menos agua caliente.
Tenga en cuenta que el mismo calentador de agua de potencia puede funcionar con 120 V o 240 V CA.
Como sabemos, el mismo calentador de agua con capacidad para 240 V puede funcionar con 120 V. Tenga en cuenta que no puede operar un calentador de agua de 120 V con 240 V CA. De ser así, el elemento calefactor podría dañarse o quemarse, lo que podría provocar un incendio. Consulte las siguientes pautas.
- ❌ No puede conectar un calentador de agua de 120 V a 240 V o 277 V.
- ❌ No puede conectar un calentador de agua de 240 V a 277 V o 480 V.
- ✔️Puedes conectar un calentador de agua de 240V a un suministro de 208 o 120V CA. (Calentamiento lento)
Para este último, el funcionamiento de calefacción será 1/4 más lento y es una opción adecuada para el funcionamiento fuera de horas pico.
Cuando operamos un calentador de agua eléctrico de 240 VCA con un voltaje de suministro de 120 VCA, se reducirá la cantidad de disipación de calor en el tanque del calentador de agua. En otras palabras, un calentador de agua de 4500 vatios calentará más lentamente a 120 VCA en lugar de 240 VCA porque la potencia general cae cuando se reduce el voltaje. Este es el mismo caso cuando suministramos una bombilla de 120 V a 240 V, brillará con menor intensidad en comparación con el suministro nominal de 240 V.
Fórmula de conversión de 240 VCA a 120 VCA
En el caso de elementos calentadores de agua de 4500 Watts,
(120V/240V)2
0,5 x 0,5 = 0,25
De esta forma, un calentador de agua de 4500 Watts consumirá
4500 vatios cuando funciona con 240 V y
4500 ancho x 0,25 = 1125W
1125 vatios cuando funciona con 120 V.
Veamos a continuación los diferentes métodos que muestran la conversión de circuitos de 120 V y 240 V CA para calentador de agua.
Cambie el calentador de agua entre 120 V y 240 V usando el interruptor de 3 vías
Para cambiar el circuito entre 120V y 240V para calentador de agua usando un interruptor de 3 vías de 30 amperios, simplemente conecte una línea (L1) desde el tablero de distribución principal a través de un disyuntor de 30 A hasta el calentador de agua. Conecte la segunda línea (L2) desde CB y neutro desde DB hasta el terminal superior y el terminal inferior del interruptor de tres vías respectivamente. El terminal común de la izquierda debe conectarse al calentador de agua. No olvide conectar el interruptor de 3 vías y el calentador de agua al cable de tierra.
Funcionamiento del Circuito:
- Posición superior del interruptor de 3 vías = L1 y yo2 están conectados al calentador de agua = 240V AC
- Posición baja del interruptor de 3 vías = L1 y Neutro están conectados al calentador de agua = 120 VCA.
Haga clic en la imagen para ampliar
Cambie el calentador de agua entre 120 V y 240 V usando un interruptor bipolar de doble tiro
La misma operación se puede realizar mediante DPDT bipolar (interruptor bipolar de doble paso) como se indicó anteriormente. Para hacer eso, simplemente conecte el L1 directamente al calentador de agua a través de CB de 30A. L2 del CB y Neutral del tablero de distribución principal deben conectarse a los terminales A2 y B2 en el lado derecho del interruptor DPDT de 2 polos. El terminal L2 del interruptor DPDT debe conectarse directamente al calentador de agua. Realice la conexión a tierra adecuada al interruptor bipolar y al calentador de agua como se muestra a continuación.
Funcionamiento del Circuito:
- Posición superior del interruptor DPDT = L1 y Neutro están conectados (a través de B2 y yo2 terminales) al calentador de agua = 120 VCA
- Posición baja del interruptor DPDT = L1 y yo2 están conectados (a través de A2 y yo2 terminales) al calentador de agua = 240 V CA.
Haga clic en la imagen para ampliar
Cambie el calentador de agua entre 120 V y 240 V usando el interruptor DPDT con centro apagado
Los dos métodos mencionados anteriormente solo cambian el circuito entre 120 V y 240 V. Para agregar una operación adicional, es decir, 120 V, apagado y 240 V, podemos usar un interruptor DPDT bipolar de apagado central.
Para hacer eso, simplemente siga la configuración de cableado como se indica en el siguiente diagrama de cableado. Utilice un disyuntor de 30 A para 240 V y un disyuntor de 20 A para 120 V.
Funcionamiento del Circuito:
- Posición superior del interruptor DPDT = L y Neutral están conectados (a través de B1l1 y B2l2 terminales) al calentador de agua = 120 V CA
- Posición central del interruptor DPDT = Apagar – No hay suministro al calentador de agua.
- Posición baja del interruptor DPDT = L1 y yo2 están conectados (a través de A1, A2 y yo2 terminales) al calentador de agua = 240 V CA.
Haga clic en la imagen para ampliar

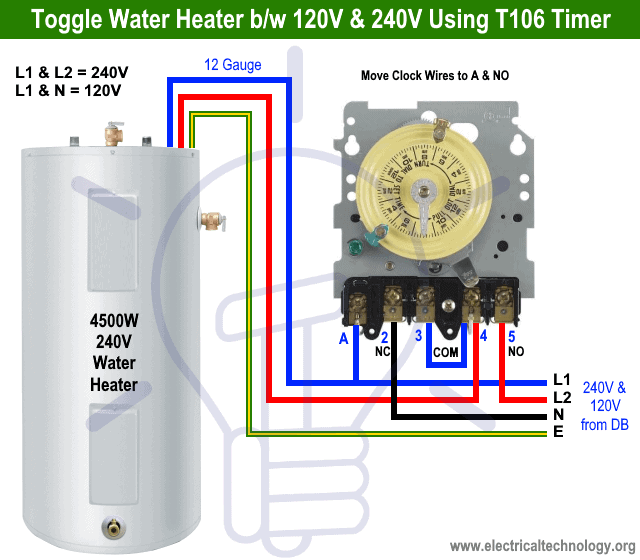

Cambie el calentador de agua entre 120 V y 240 V usando el temporizador T106
Para hacer eso, simplemente mueva el cable del motor del reloj desde COM al terminal NO (normalmente abierto). Esta configuración funcionará tanto para 120 V como para 240 V, mientras que 120 V consumirá el 25 % de la potencia nominal total de 4500 Watts, que es 1125 Watts en el caso de 120 V.
Los métodos adicionales para calentadores de agua de 120 V a 240 V y viceversa son usar un interruptor de transferencia manual o automático (interruptor de cambio), usar un temporizador (T106, T1906, T1975, etc.) o un temporizador SPDT con relé seco NO NC configurando el interruptor DIP para 120 V.
Nota: Realice una prueba de continuidad del terminal del interruptor antes del cableado y la instalación. Utilice cable de calibre 10 para 240 V y calibre 12 para disyuntor de 120 V desde la caja del panel principal (centro de carga o panel de disyuntor) en los tutoriales de cableado anteriores. Siga la guía del manual del usuario o comuníquese con un electricista autorizado para una instalación adecuada. Todos los diagramas de cableado anteriores son para elementos calefactores y funcionamiento del termostato no simultáneos (no controvertidos).
Nota: color rojo ilustra el Línea o Fase alambre y De color negro muestra el Cable neutral en las figuras anteriores. Puede seguir los códigos de colores de cableado regionales, es decir, IEC o NEC.
Códigos de colores del cableado: 120 V y 240 V
Hemos usado Rojo para Vivir o Fase, Negro para Neutral y Verde para cable de tierra. Puede utilizar los códigos de área específicos, es decir IEC – Comisión Electrotécnica Internacional (Reino Unido, UE etc.) o NEC (Código Eléctrico Nacional [US & Canada] dónde;
COMITÉ EJECUTIVO NACIONAL:
Negro = Fase o Línea, Blanco = Neutral y Verde/Amarillo = Conductor de tierra
- Monofásico 240 – 208 CA:
Negro = Fase 1 o Línea 1, Rojo = Línea 2, Azul = Línea 3, Blanco / Gris = Neutro y Verde/Amarillo = Tierra Conductor
CEI:
Marrón = Fase o Línea, Azul = Neutral y Verde = Conductor de tierra
Advertencia:
- Desconecte la energía antes de reemplazar, reparar, solucionar problemas, realizar mantenimiento e instalar aparatos y equipos eléctricos.
- Utilice el tamaño adecuado de cable y alambre siguiendo este sencillo método de cálculo (Cómo determinar el tamaño adecuado de cable para la instalación de cableado eléctrico)
- De lo contrario, se pueden producir descargas eléctricas, lesiones graves, incendios o incluso la muerte.
- Siga las instrucciones del manual, los códigos de área locales o comuníquese con un electricista autorizado para una instalación adecuada.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
