Diagrama de circuito de cableado para operar una bomba de calor a la vez usando un temporizador
El siguiente circuito de cableado garantiza que ambas bombas de calor no funcionen simultáneamente. En otras palabras, sólo funcionará una bomba de calor (o cualquier otra carga conectada) en un momento dado. Esta configuración reduce el desgaste del interruptor principal, reduce el consumo de energía y reduce la factura de electricidad.
Como el compresor exterior debe encenderse antes de que la unidad interior comience a enfriar o calentar, cuando el termostato de 24 VCA envía una señal al contactor instalado para la unidad exterior individual, se activa y comienza a proporcionar enfriamiento o calefacción.
Dado que el contactor está conectado directamente a 240 VCA, permanece activo continuamente hasta que se apaga el disyuntor asociado. El termostato se utiliza para controlar el circuito de la bobina de 24 V mediante un temporizador. Sin embargo, no es capaz de apagar el contactor principal.
Dentro del panel de acceso de la unidad de bomba de calor, un contactor y un condensador de arranque están conectados a un terminal de los cables de línea conectados al motor del compresor.
Notarás que los cables del termostato están conectados a los terminales laterales del contactor. Su propósito es activar la bobina de 24 V, que, a su vez, controla el estado ON o OFF del contactor principal, controlando posteriormente el funcionamiento ON/OFF de la unidad de bomba de calor.
Artículos Relacionados:

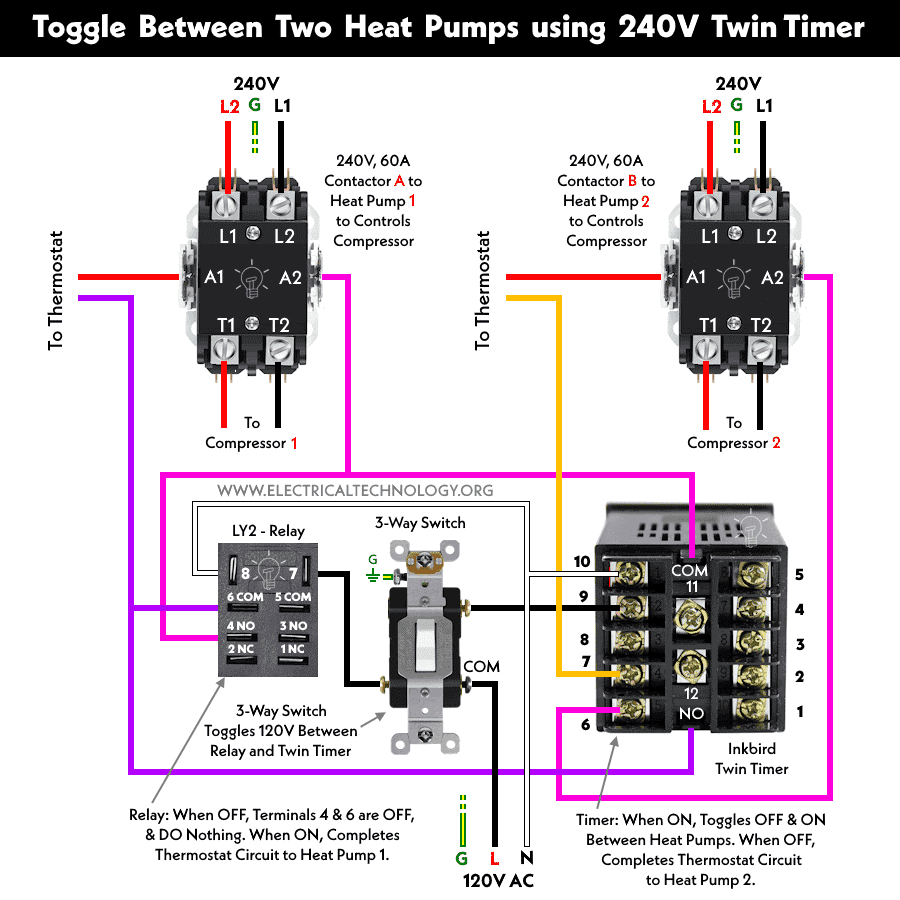

Circuito de cableado
Cablee y conecte todos los componentes y dispositivos de acuerdo con el diagrama de cableado, incluido el relé LY2, el interruptor de 3 vías y el temporizador doble Inkbird, al termostato y los contactores mediante un suministro de 120 V CA dentro de un gabinete con clasificación eléctrica. Utilice cable enfundado para el termostato, ya que es resistente al sol y adecuado para aplicaciones en exteriores.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Funcionamiento del circuito
Se utilizan dos contactores de 60 A y 240 V para controlar los motores del compresor de ambas bombas de calor.
El interruptor de 3 vías alterna 120 V entre el relé y el temporizador doble.
Cuando el relé LY2 está APAGADO, los terminales 6 y 4 están inactivos y no hacen nada. Cuando está en ON garantiza la finalización del circuito del termostato de la bomba de calor 1.
Cuando el temporizador doble está encendido, alterna entre encender y apagar las bombas de calor. Cuando está en OFF completa el circuito del termostato de la bomba de calor 2.
