Diagramas de cableado e instalación del dispositivo combinado de interruptor y tomacorriente

¿Qué es un interruptor combinado/dispositivo de salida y cómo conectarlo?

Un dispositivo combinado es la combinación de interruptor y tomacorriente en la misma caja. El interruptor incorporado se puede conectar para controlar el receptáculo en la caja del gabinete. El interruptor también se puede conectar a través de un cable de puente donde el interruptor controlará un punto de carga adicional, como un punto de iluminación.

Antes de cablear la instalación de un dispositivo combinado, se deben conocer las diferencias básicas entre el GFCI combinado y el tomacorriente combinado. Hay una pestaña de aleta separable intacta en los terminales de línea del interruptor y tomacorriente combinados normales, mientras que no existe en el dispositivo combinado GFCI o AFCI. Además, hay botones de prueba y reinicio en el interruptor/salida combinado GFCI y un lado se puede usar como terminal de línea (fuente) y el segundo como terminales de carga, es decir, aquellos puntos de carga que deben protegerse deben conectarse a la carga. terminales de GFCI.

En el dispositivo combinado de interruptor y tomacorriente, la hoja estrecha es para Línea (Viva) y la hoja más ancha es para Neutral. Hay una lengüeta de aleta de separación intacta en el lado de la línea (caliente) que se puede quitar si se necesita un interruptor para controlar una carga adicional; de lo contrario, se puede agregar un cable de puente entre el terminal de carga del interruptor y el terminal de línea inferior (mientras se retira el cable de separación). pestaña de aleta) por lo tanto, controlará la toma de corriente en la caja del gabinete.

El siguiente diagrama muestra las operaciones de funcionamiento de una combinación de dos dispositivos de interruptor y toma de corriente.

Combinación-de-dispositivo-combinación-de-toma-de-interruptor

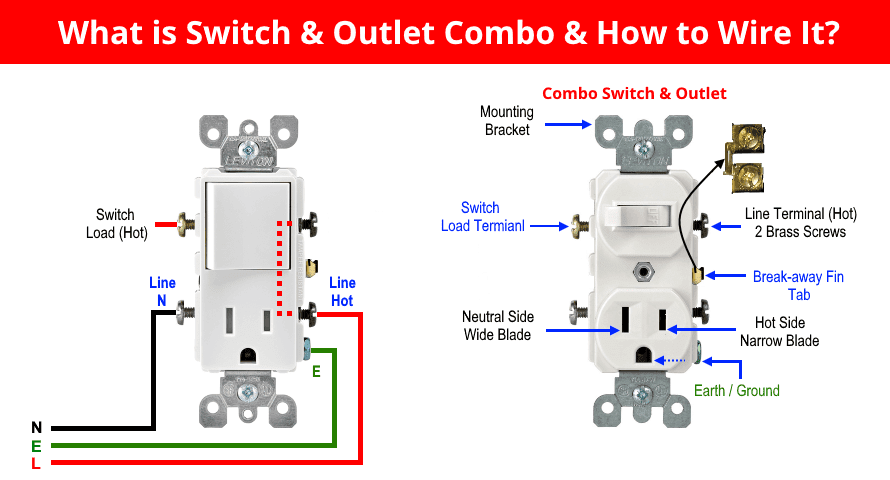

Las siguientes figuras muestran las diferentes vistas de un interruptor combinado y un dispositivo de salida.

Dispositivo combinado de interruptor y tomacorriente - EE. UU. - NEC

En los tutoriales de cableado de hoy, mostraremos cómo cablear e instalar un interruptor combinado y un dispositivo de toma de corriente en áreas residenciales para controlar el punto de iluminación, agregando un tomacorriente al dispositivo combinado existente, conectando un interruptor y un tomacorriente de diferentes fuentes, agregando un GFCI protegido. interruptor/tomacorriente combinado y use el interruptor en el dispositivo combinado para controlar el tomacorriente en él.

Cableado de una bombilla con interruptor y tomacorriente combinados

En este sencillo diagrama de cableado, el interruptor y tomacorriente combinados están conectados al suministro de 120 VCA a través de CB. La lengüeta de la aleta separable está intacta, por lo tanto, la línea (viva) está conectada al (único) terminal de latón en el lado de la línea. El neutro está conectado al terminal plateado neutro. El terminal de latón de carga del interruptor y el neutro están conectados a la bombilla.

De esta forma, el interruptor incorporado controla el punto de iluminación y la toma de corriente se puede utilizar para otras cargas y se puede conectar mediante enchufes.

Cableado de una bombilla con interruptor y tomacorriente combinados

Además, no olvide realizar las conexiones a tierra adecuadas de acuerdo con los códigos de área locales.

Cableado relacionado:

Cableado de un tomacorriente al interruptor y tomacorriente combinados

En este diagrama de cableado, el interruptor incorporado en el dispositivo combinado controla un punto de iluminación, mientras que el tomacorriente se puede usar para otras cargas. Para agregar una salida adicional al dispositivo combinado, simplemente conecte los terminales de línea, neutro y tierra como se muestra en la figura a continuación. Utilice tuercas para cables apretadas para uniones de cables y alambres.

Cableado de un tomacorriente al interruptor y tomacorriente combinados

Artículos Relacionados:

Dispositivo combinado de cableado donde el interruptor y el tomacorriente están controlados por diferentes fuentes

En este diagrama de cableado, el interruptor incorporado está controlado por una fuente separada (es decir, cables de diferentes CB) mientras el tomacorriente está conectado a la segunda fuente. Para hacer esto, simplemente retire la aleta separable entre los terminales de línea y conecte el terminal superior a la fuente uno y el terminal de línea inferior a la fuente dos.

El neutro inferior debe conectarse al cable neutro de la fuente dos y la carga del interruptor debe conectarse al punto de carga, es decir, ventilador, bombilla, etc.

Interruptor y tomacorriente controlados por diferentes fuentes en un dispositivo combinado

Tenga en cuenta que si la pestaña de aleta separable no está disponible en su dispositivo de tomacorriente combinado nuevo o existente, entonces este tipo de conexión de cableado no es posible.

Artículos Relacionados:

Dispositivo combinado de cableado donde el interruptor incorporado controla el receptáculo que contiene

En esta conexión de cableado, el interruptor incorporado controla la salida del receptáculo en el gabinete del dispositivo combinado. Para realizar este cableado, simplemente retire la pestaña de aleta separable entre dos terminales calientes (lado caliente). Ahora, tome un cable de puente y conéctelo entre el terminal de carga del interruptor y el terminal activo inferior en el lado de la línea (como se muestra en la figura siguiente). Finalmente, conecte el cable neutro y de tierra como se muestra en la fig.

Interruptor incorporado Controla el receptáculo en el dispositivo combinado

De esta manera, el interruptor incorporado controla las operaciones de encendido/apagado del receptáculo en el dispositivo combinado. Tenga en cuenta que si no hay una pestaña de aleta separable entre dos terminales de línea, no será posible realizar esta conexión.

Cableado de un interruptor y tomacorriente combinados protegidos por GFCI

Como se analizó en la publicación anterior aquí, cualquier tomacorriente, interruptor y dispositivo combinado conectado al lado de carga de un GFCI está protegido contra fallas a tierra.

Como se muestra en el siguiente diagrama de cableado, el interruptor y tomacorriente combinados, el tomacorriente común y el interruptor están conectados al lado de carga del GFCI, por lo tanto, todos están protegidos por GFCI.

Cableado de un tomacorriente GFCI con interruptor combinado: tomacorriente, receptáculo e interruptor de luz

Tenga en cuenta que si conectamos todos estos receptáculos e interruptores al lado de la línea del GFCI, no estarán protegidos por GFCI en absoluto.

Publicaciones relacionadas: ¿Cómo conectar un interruptor combinado de 3 vías y un tomacorriente con conexión a tierra?

Información general sobre tomas de corriente:

Nota: Hemos utilizado Rojo para Vivo, Negro para Neutro y Verde para Tierra únicamente con fines ilustrativos. Siga los códigos de color de cableado de su propia área según NEC, IEC, etc.

  • Utilice cables de calibre 14 y 12 para disyuntores de 15 A y 20 A.
  • Los GFCI de 15 A y 20 A se pueden instalar en disyuntores de 15-20 A y 20 A únicamente (no de 15 y 30 A), respectivamente.
  • Los tornillos de latón deben conectarse al cable vivo (línea, vivo o fase) (negro, marrón o rojo).
  • Los tornillos plateados deben conectarse al cable neutro (blanco o azul).
  • El tornillo verde debe conectarse al cable de tierra/tierra (Verde/Amarillo o desnudo)
  • Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
  • No se requiere cable neutro en el cableado de tomacorrientes de 240 V.
  • Si hay cuatro clavijas en un tomacorriente, se necesita un cable neutro y se deben conectar cuatro cables del disyuntor al tomacorriente, es decir, 2 líneas vivas como (Línea 1 y Línea 2), un cable neutro y de tierra.
  • Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.

Precauciones:

  • Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté apagada antes de conectar un tomacorriente.
  • Comuníquese con un electricista autorizado y autorizado para la instalación del tomacorriente si no está seguro de los diagramas de cableado.
  • El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
