Conexión serie-paralelo de paneles solares a la batería y al inversor
Para cargas residenciales pequeñas, la combinación serie-paralelo de paneles solares es una conexión de cableado menos común (pero posible) a las baterías, carga de CA y CC a través del controlador de carga, batería y UPS/inversor. Para diferentes sistemas de cableado posibles, podemos conectar los paneles solares y las baterías en serie, paralelo o compleja, es decir, conexión serie-paralelo según nuestras necesidades y sistema diseñado.
En este tutorial, mostraremos el cableado básico de paneles fotovoltaicos en conexión Serie-Paralelo a una o varias baterías, controlador de carga, carga de CA y CC mediante controlador de carga y un inversor.
Esta disposición es necesaria cuando queremos duplicar el nivel de voltaje (el voltaje es aditivo y la corriente es el mismo en la conexión en serie), así como la corriente de carga (la corriente es aditiva y el voltaje es el mismo en la conexión en paralelo) desde el panel solar a las baterías y otros puntos de carga. En este caso, tendremos que conectar varios paneles solares (matriz fotovoltaica) en serie y en paralelo a las baterías y puntos de carga.
Al conectar los paneles fotovoltaicos en configuración serie-paralelo, obtenemos beneficios de ambas conexiones, es decir, duplicar el nivel de voltaje y aumentar la corriente nominal de los paneles solares a las baterías y la carga de CA/CC.
Artículos Relacionados:
Voltaje y corriente en paneles solares conectados en serie-paralelo
Supongamos que tenemos paneles solares de 12 V, 10 A y 120 W conectados en serie-paralelo.
Un conjunto de dos paneles solares conectados en serie.
Voltaje en serie:
V1 +v2 ….. +Vnorte
12V + 12V = 24V. … (El voltaje es aditivo en la conexión en serie)
Serie Actual:
I1 = yo2 ….. = yonorte
10A = 10A = 10 Ah… (La corriente es la misma en la conexión en serie).
Ahora tenemos dos conjuntos de paneles solares conectados en serie. Si conectamos estos dos conjuntos en paralelo:
Voltaje paralelo:
V1 =v2 ….. =Vnorte
24V = 24V = 24V… (El voltaje es el mismo en la conexión en paralelo
Corriente paralela:
I1 + yo2 ….. + yonorte
10A + 10A = 20A… (La corriente es aditiva en conexión en paralelo).
Finalmente, obtenemos 24V, 20A de cuatro paneles fotovoltaicos cada uno de 12V y 10A es decir, duplicamos el voltaje y la capacidad actual de los paneles solares, por ejemplo, el voltaje de 12V a 24V y amperaje de 10Ah a 200Ah por Conexión de paneles fotovoltaicos en configuración serie-paralelo..
Artículos Relacionados:
Cableado de paneles fotovoltaicos en conexión serie-paralelo
Para realizar este cableado, haga dos juegos (pares) de paneles fotovoltaicos y conéctelos en serie. De esta forma tendrás dos pares de paneles solares conectados en serie. Ahora, conecte los dos conjuntos de paneles solares conectados en serie en paralelo como se muestra en la siguiente figura. Ahora tiene cuatro paneles solares de 12 V y 10 A conectados en configuración serie-paralelo.
Como siguiente paso, puede conectar estos paneles solares a un controlador de carga. Se puede alimentar directamente una carga CC básica (12 o 24 V) conectándola al controlador de carga.
La carga de CA se puede encender de dos maneras. En primer lugar, se puede alimentar directamente con energía solar durante la luz solar normal (día). En segundo lugar, la carga de CA (120 V/230 V CA) se puede alimentar con la energía almacenada en las baterías usando un inversor durante la sombra (o durante la noche). Tenga en cuenta que la cantidad de paneles solares y baterías depende de los requisitos de carga, donde los paneles solares siguen cargando las baterías y alimentan la carga de CA.

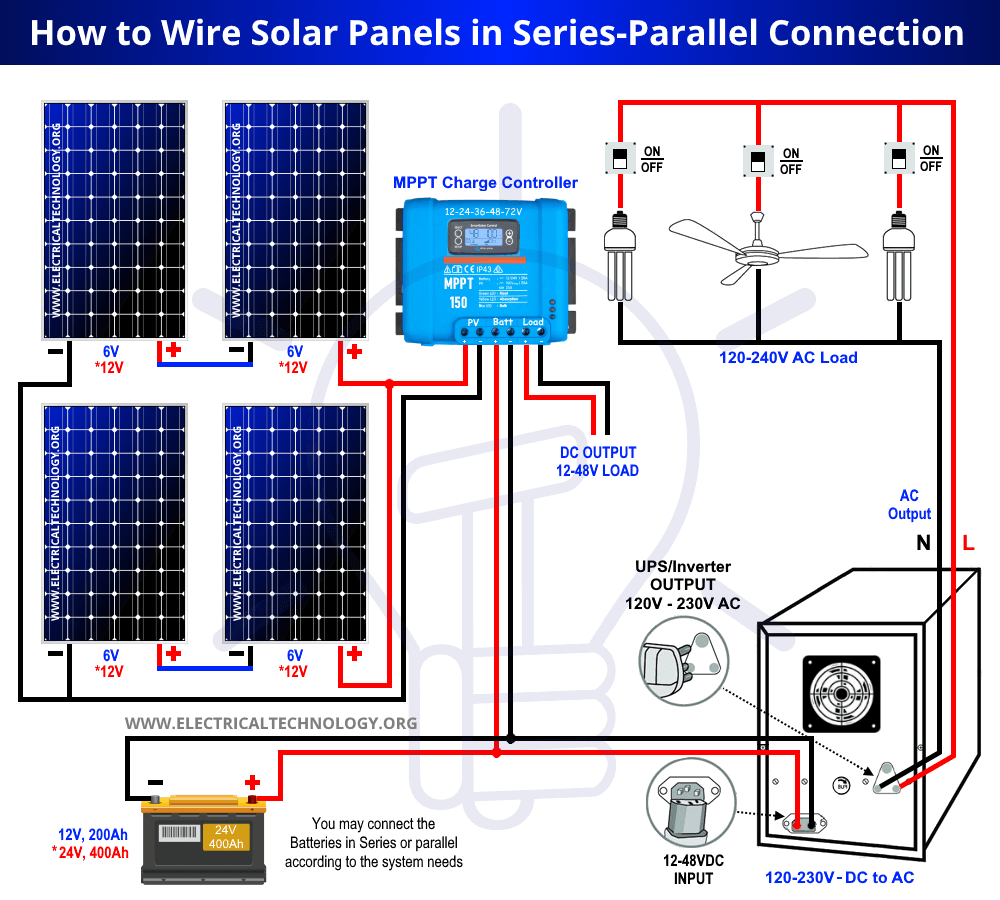

La siguiente Diagrama de cableado del panel solar y la batería. muestra cómo conectar cuatro paneles solares de 12 V en conexión serie-paralelo a una batería de 24 V y 400 Ah con sistema inversor automático. Tenga en cuenta que la cantidad de paneles solares y baterías depende del diseño del sistema y los requisitos de carga, es decir, se pueden conectar múltiples baterías y paneles solares en serie, paralelo o conexión en serie paralela para aumentar la clasificación Ah y la capacidad de almacenamiento. (los hemos comentado en post anteriores).
Este cableado es completamente automático debido al cableado automático del UPS, es decir, no es necesario instalar un interruptor de cambio/ATS automático o manual para cambiar entre la energía solar o la energía de almacenamiento de la batería a los puntos de carga.
Artículos Relacionados:
Bueno saber:
- La corriente es aditiva mientras que el voltaje es el mismo en la conexión en paralelo.
- La corriente es la misma mientras que el voltaje es aditivo en la conexión en serie.
- Solo se puede conectar el mismo panel solar en serie, paralelo o serie paralelo.
- Un panel solar de 12V sólo se puede conectar (en serie, paralelo o serie-paralelo) con otro panel solar de 12V.
- No se debe conectar un panel solar de 12V (en serie, paralelo o serie paralelo) a un panel solar de 6V o 24V.
