Instalación de cableado de disyuntor AFCI monofásico, unipolar y bipolar
¿Qué es el disyuntor AFCI?
ICFA es la versión corta de “Interruptor de circuito de falla de arco”y también conocido como AFDD “Dispositivo detector de fallas de arco» o simplemente Disyuntor de falla de arco.
El interruptor de circuito por falla de arco (AFCI) es un dispositivo de protección que detecta el arco eléctrico en el circuito y automáticamente interrumpe el circuito (corta el suministro de energía) para evitar incendios eléctricos.
El disyuntor ordinario no detectará ni operará tan rápidamente durante la etapa inicial de producción de arco en el circuito. Como estos disyuntores normales solo responden a una cantidad específica de calor, no a sobretensiones rápidas, es por eso que se utilizan AFCI para evitar incendios eléctricos en el circuito.
El NEC (Código Eléctrico Nacional) de 2017 ahora requiere protección AFCI en casi todas las construcciones nuevas, como dormitorios, salas de estar, comedores, salas familiares, cocinas, bibliotecas, armarios, bibliotecas, cuartos de lavado, estudios y otras áreas similares en un residencial. área. En resumen, todos los circuitos derivados monofásicos de 120 V, 15 A y 20 A y los receptáculos de salida que proporcionan suministro de energía deben estar protegidos por disyuntores interruptores de circuito por falla de arco.
Según NEC 2014, OBC (Circuito derivado de salida) Se puede utilizar un disyuntor AFCI o un receptáculo/salida AFCI para proteger el circuito bajo diversas conducciones. El ICFA OBC El disyuntor y el tomacorriente brindarán protección contra arcos en serie (en un solo cable) y en paralelo (entre dos cables). Además, puedes leer la diferencia entre GFCI y AFCI en la publicación anterior.
Tenga en cuenta que el GFCI no interferirá con el AFCI, es decir, se puede utilizar e instalar un interruptor de circuito de falla a tierra aguas abajo del interruptor del circuito de falla de arco. En resumen, los GFCI se pueden conectar con AFCI en un circuito. Además, GFCI protege contra descargas eléctricas debido a corrientes de falla a tierra mientras AFCI protege contra incendios eléctricos en los circuitos debido a arcos eléctricos.
Ahora, aprenderemos cómo cablear e instalar disyuntores de circuito de falla a tierra unipolares y bipolares en el hogar.
Cableado de un disyuntor AFCI unipolar

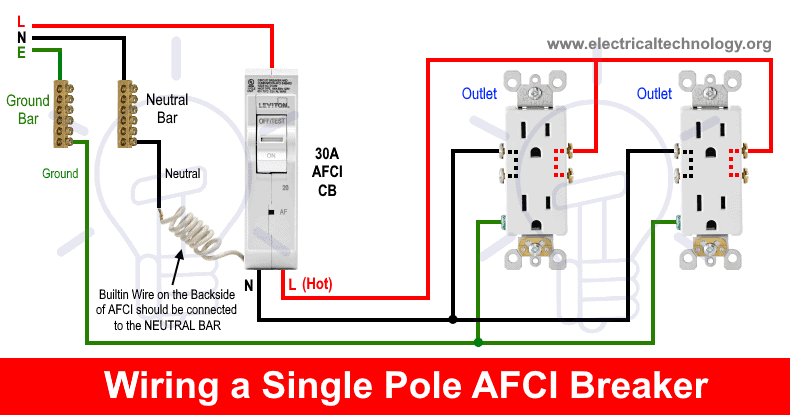

El siguiente cableado muestra dos receptáculos de salida cableados y protegidos mediante un disyuntor AFCI monofásico y unipolar.
Como se muestra en la figura, el cable blanco incorporado en la parte posterior del disyuntor de circuito de falla de arco se ha conectado directamente a la barra colectora neutral en el tablero principal. Tenga en cuenta que el AFCI no funcionará ni protegerá el circuito si no conectamos el cable blanco a la barra neutra entrante en el tablero de distribución principal.
La línea (viva, viva o fase) está conectada directamente a la entrada AFCI del suministro principal. Los terminales de carga inferiores, es decir, Vivo y Neutro, se han conectado a los terminales de Línea y Neutro de ambos tomacorrientes estándar. El cable de tierra también está conectado desde la barra colectora de tierra a los terminales de tierra del receptáculo como se muestra en la fig.
El cableado ilustrado protegerá los tomacorrientes monofásicos de 120 V y 15 amperios contra fallas de arco mediante un vaso de precipitados del circuito AFCI de 30 amperios. Para un circuito de 15 amperios, utilice un cable de calibre 14, mientras que para un circuito de 20 amperios, puede utilizar un cable de calibre 12#.
Se puede realizar el mismo cableado para un circuito de 230 V y 13 A utilizando el tamaño de cable correcto, la clasificación adecuada del disyuntor y la clasificación adecuada de interruptores y tomacorrientes.
Notas especiales:
- Para evitar una operación de disparo falsa, no instale ni cablee un AFCI, GFCI, GFPE (Protección de falla a tierra del equipo) o combinación de ambos disyuntores AFCI/GFCI en un cable neutro compartido con otros circuitos.
- OBC AFCI (interruptor de circuito de falla de arco de circuito derivado de salida) se puede utilizar en todo tipo de instalaciones de cableado eléctrico para extinción de arco tanto en serie como en paralelo.
- No es necesario agregar dispositivos de protección AFCI en extensiones de circuito menores a 6′.
- Se puede utilizar un dispositivo especial como combinación de AFCI/GFCI tanto para corrientes de fuga de falla a tierra como para protección de arco.
Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuitos de cableado GFCI
Cableado de un disyuntor AFCI de dos polos
El siguiente cableado muestra que una estufa, estufa o secadora eléctrica ha sido cableada y protegida mediante un disyuntor AFCI de dos polos.
Como no es necesario un cable neutro en el suministro monofásico de 240 V, algunos aparatos monofásicos de 240 V deben conectarse con el cable neutro, como bañeras de hidromasaje, spas y secadoras, etc. El cableado debe seguirse según la guía del manual del usuario del fabricante. y un electricista autorizado.
En este diagrama de cableado AFCI de cuatro cables, dos líneas como L1 y yo2 se ha conectado a los terminales de entrada del disyuntor AFCI y el blanco incorporado está conectado a la barra colectora neutra en la red eléctrica.
Los tres terminales de carga del disyuntor AFCI están conectados directamente al panel de la caja de control de la estufa eléctrica siguiendo la secuencia: Línea 1 (Roja), Neutral (Negro en el medio) y Línea 2 (Azul). El cable de tierra/tierra (el verde) está conectado al terminal de tierra de la barra colectora de tierra. De esta manera, el dispositivo conectado está protegido AFCI.
General Precauciones
- Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté apagada antes de conectar un tomacorriente GFCI.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
- Utilice la polaridad correcta, es decir, verifique los terminales de carga y línea mientras instala un GFCI para protección. En otras palabras, conecte los cables al lado correcto del tomacorriente para un funcionamiento adecuado.
- Se recomienda realizar mantenimiento, verificaciones y pruebas regulares mientras se prueba el GFCI portátil antes de cada operación.
- Comuníquese con un electricista autorizado y autorizado para la instalación de GFCI si no está seguro de los diagramas de cableado.
- Hemos utilizado Rojo para Vivo o Línea 1, Azul para Línea 2, Negro para Neutro y Verde para Tierra solo con fines ilustrativos. Siga los códigos de color de cableado de su propia área según NEC, IEC, etc.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
