¿Cómo cablear un interruptor DPDT? Control de circuitos de 120 V/240 V y 230 V mediante interruptores bipolares y de doble vía

Qué es ¿Interruptor bipolar y bidireccional (DPDT)?

DPDT significa interruptor bipolar y de doble tiro. Básicamente se trata de dos interruptores SPDT empaquetados en una sola unidad y operados por una sola palanca (común para ambos interruptores unipolares y bidireccionales). En resumen, el interruptor DPDT (bipolar, bidireccional) se utiliza para controlar dos circuitos separados conectados a dos entradas de suministro.

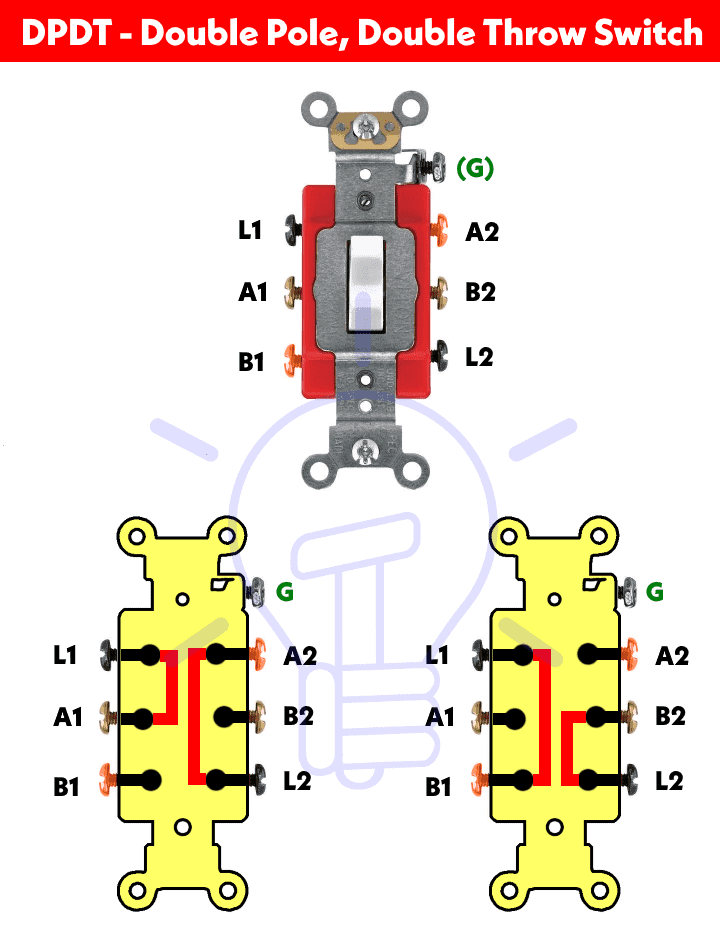

El interruptor bipolar y bidireccional tiene 6 terminales como L1, L2, A1, A2, B1 y B2. Los terminales L1 y L2 están conectados (no siempre es el caso) a las líneas entrantes (digamos Hot 1 y Hot 2 en el caso de 240 V – NEC o Fase y Neutro en el caso de 120 V o 230 V – IEC) y A1, A1, B1 y B2 están conectados a los puntos de carga según el diseño.

El interruptor bipolar y bidireccional (DPDT) se utiliza para controlar dos aparatos separados conectados al suministro, por ejemplo, un calentador de agua se puede alternar entre un suministro de 120 V y 240 V mediante un interruptor DPDT (el diagrama de cableado se proporciona a continuación), donde ambas líneas de suministro ( Hot1 y Hot2 o Línea y Neutro) deben encenderse o apagarse al mismo tiempo para una operación única, ya que la acción es intercambiable debido al interruptor DPDT.

Precaución: Los interruptores siempre están conectados en los cables de fase (línea o vivo) igual que los fusibles.

Diagramas de cableado relacionados:

¿Construcción y funcionamiento del interruptor DPDT?

El siguiente gif y un breve vídeo ilustran cómo funciona un interruptor bipolar y bidireccional en el circuito.

DPDT - Interruptor bipolar y bipolar
Cambiar la dirección de rotación del motor usando el interruptor DPDT

Video corto:

Veamos cómo cablear un interruptor DPDT para diferentes aplicaciones.

Control y cableado de dos bombillas mediante un interruptor DPDT

El siguiente diagrama de cableado básico muestra dos bombillas LED de colores (azul y rojo) conectadas y controladas a través de un interruptor DPDT. Como se muestra, los dos cables de suministro (batería o fuente de CA) están conectados a los terminales de entrada de los terminales del interruptor bipolar y bipolar (L1 y L2).

Cableado de interruptor bipolar y de doble vía a bombillas

La bombilla LED azul está conectada a través de A1 y A2, mientras que la luz LED de color rojo está conectada a B1 y B2. En la posición uno (digamos Arriba), la bombilla azul brilla mientras el circuito se completa a través de A1 y A2 y la bombilla roja está apagada. En la posición dos (abajo), la bombilla roja está encendida mientras el circuito se completa a través de B1 y B2 y la bombilla roja está apagada.

Cómo conectar un interruptor DPDT a una bombilla

El siguiente gif muestra el funcionamiento del circuito anterior.

Funcionamiento del interruptor DPST utilizando una bombilla

Artículos Relacionados:

Control de la dirección de rotación del motor mediante el interruptor DPDT

Como se muestra en el siguiente diagrama de cableado, la rotación de la dirección del motor se controla mediante un interruptor bipolar de doble dirección mediante el método de inversión de fase.

El suministro de dos cables (como fase, línea y neutro) está conectado directamente a los terminales L1 y L2 del interruptor DPDT. El motor está conectado a los terminales de carga del interruptor donde A1 está conectado a B2 y A2 está conectado a B1.

Control de la rotación de la dirección del motor mediante un interruptor bipolar y de dos posiciones

Cuando la manija del interruptor está hacia ARRIBA, el motor gira en el sentido de las agujas del reloj a medida que se completa el circuito a través de A1 y B2. Cuando la palanca del interruptor está hacia abajo, el motor gira en sentido antihorario a medida que el circuito se completa a través de A2 y B1. De esta manera, la rotación de la dirección del motor se puede cambiar fácilmente usando interruptores DPDT.

Cambiar la dirección de rotación de un motor usando el interruptor DPDT

El siguiente gif muestra el funcionamiento del circuito anterior.

¿Qué es DPDT - Interruptor bipolar de doble vía y cómo funciona?

¿Cómo alternar el calentador de agua entre 120 V y 240 V usando el interruptor DPDT?

Un calentador de agua se puede alternar entre un suministro de 240 V y 120 V mediante un interruptor bipolar de dos posiciones. Para hacer esto, conecte un Hot 1 (color negro) del disyuntor de 2 polos y 30 amperios al elemento del calentador de agua. Ahora conecte Hot 1 (color rojo) del disyuntor al terminal A2 del interruptor y nuevamente, conecte el terminal L2 a la caja de terminales del calentador de agua.

Haga clic en la imagen para ampliar

¿Cómo alternar el calentador de agua entre 120 V y 240 V usando un interruptor bipolar de doble tiro?

Ahora, conecte un neutro de la barra colectora al terminal B2 del interruptor. Finalmente, conecte el cable de tierra al calentador de agua. Los tornillos de los terminales L1, A1 y B1 no se utilizan en este caso.

Cuando la posición del interruptor está arriba, el calentador de agua funciona con 240 V a través de Hot 1 y Hot 2. Cuando la posición del interruptor está hacia abajo, el calentador de agua funciona con un suministro de 120 V a través de Hot 1 y Neutral.

Tenga en cuenta que puede controlar cualquiera de los dos aparatos eléctricos mediante un interruptor bipolar de dos posiciones donde un circuito puede operarse al mismo tiempo mientras el segundo estará APAGADO.

Artículos Relacionados:

Cambie el calentador de agua entre 120 V y 240 V usando el interruptor de apagado central DPDT

El diagrama de cableado anterior solo cambia el suministro entre 240 V y 120 V; para agregar una característica adicional al circuito, por ejemplo, «suministro apagado», usaremos un interruptor DPDT con posición central apagada. En este caso, necesitaremos dos disyuntores, a saber, 30 A, 2 polos, 240 V para vivo 1 y vivo 2 y 20 A, unipolar, 120 V para cables neutros y vivos.

Simplemente conecte el interruptor bipolar y bipolar al calentador de agua como se muestra en la figura siguiente.

Haga clic en la imagen para ampliar

¿Cómo alternar el calentador de agua entre 120 V y 240 V usando el interruptor DPDT?

El circuito funcionará de la siguiente manera.

  • Palanca del interruptor en la posición arriba = El calentador de agua funciona con un suministro de 120 V a medida que el circuito se completa a través de Línea y Neutro (a través de B1l1 y B2l2 terminales).
  • Manija del interruptor en la posición central = Apagar – No hay suministro al calentador de agua.
  • Palanca del interruptor en la posición hacia abajo = El calentador de agua funciona con un suministro de 240 V. El circuito se completa a través de Hot1 y Hot2 (vía L1 y yo2 están conectados (a través de A1, A2 y yo2 terminales).

Lea la publicación detallada sobre: ¿Cómo alternar el calentador de agua eléctrico entre 120 V y 240 V?

  • Los interruptores bipolares y de 4 vías parecen similares pero son diferentes. Ambos tienen 4 tornillos terminales. Tenga en cuenta que los interruptores bipolares están clasificados para 220 V a 240 V, mientras que los interruptores de 4 vías siempre están clasificados para 120 V a 277 V. Además, cuando se cambia la posición del interruptor de 4 vías, invierte ambos cables a terminales opuestos y cuando se cambia la posición del interruptor bipolar, enciende o apaga ambos cables. Se recomienda verificar la clasificación del dispositivo o al menos verificar usando un multímetro en modo de prueba de continuidad para verificar los terminales.
  • Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC.
  • El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
  • Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
  • No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, Neutral nunca está conectado a los interruptores.
  • Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.

Precauciones:

  • Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
  • Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
  • El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
