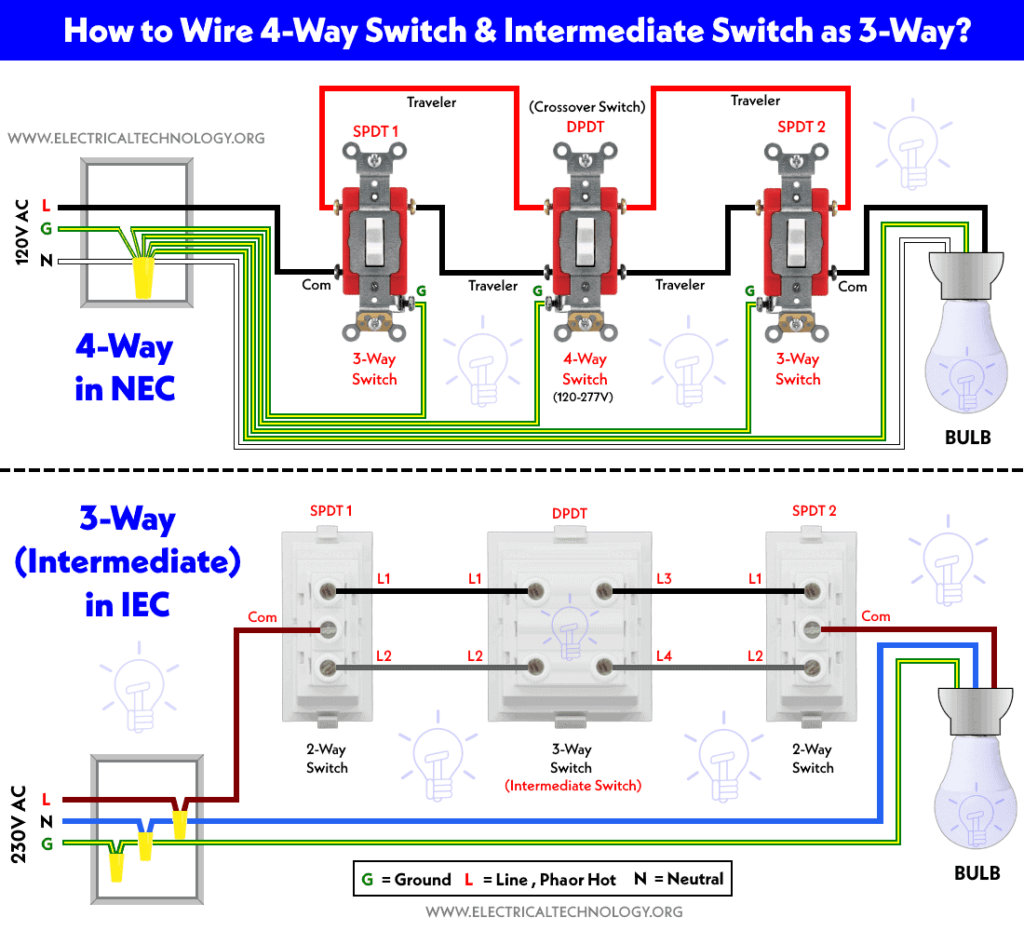

Cómo cablear un interruptor intermedio como conmutación de tres vías y cableado de un interruptor cruzado como conmutación de cuatro vías – IEC y NEC
¿Qué es el interruptor de 4 vías y el interruptor de 3 vías – NEC e IEC?
No hay diferencia entre el interruptor de 4 vías (NEC) y el interruptor de 3 vías IEC, por ejemplo, representa lo mismo.
- Norteamérica – EE. UU.: Se le conoce como interruptor de 4 vías o interruptor cruzado. El par de cables que conectan los dos interruptores (de 4 y 3 vías) se conocen como viajeros.
- Reino Unido, UE e IEC siguientes países: se conoce como interruptor de 3 vías o interruptor intermedio. El par de cables que conectan los dos interruptores (de 3 y 2 vías) se conocen como fleje.
En resumen, un interruptor de 4 vías (EE. UU.) o un interruptor de 3 vías (intermedio) es un DPDT, es un interruptor de “bipolar y doble vía” que tiene cuatro terminales.
Interruptor de 4 vías – DPDT, bipolar, doble vía – EE. UU. – NEC
Interruptor de 3 vías – DPDT, bipolar, doble vía – Reino Unido – IEC
Diferencia entre interruptores de 4 vías y bipolares (EE. UU. – NEC).
- Tanto el interruptor de 4 vías como el interruptor bipolar tienen un aspecto similar y tienen tornillos de 4 terminales. La clasificación del dispositivo los diferencia. Alternativamente, los terminales del interruptor se pueden probar usando un multímetro en el modo de prueba de continuidad.
- Los interruptores de 4 vías están clasificados para 120 V – 277 V, mientras que los interruptores bipolares están clasificados para 220 V a 240 V.
- El interruptor de 4 vías desvía ambos cables cuando se cambia la posición del interruptor, mientras que el interruptor bipolar enciende o apaga ambos cables.
- Cuando se cambia la posición del interruptor, el interruptor de 4 vías desvía (intercambia) ambos cables mientras que el interruptor bipolar enciende o apaga ambos cables.
Artículos Relacionados:
¿Qué es el interruptor DPDT?
El interruptor DPDT (siglas de Double Pole Double Throw) se utiliza para controlar dos circuitos diferentes al mismo tiempo, por ejemplo, electrodomésticos como circuitos de iluminación, etc. Debido a la palanca común, se utiliza para controlar una única operación, ya sea ON o OFF entre dos Circuitos eléctricos como instalación de cableado de pasillos o escaleras donde un punto de iluminación se controla desde más de dos lugares.
El interruptor DPDT tiene 6 terminales donde 2 de ellos se usan como comunes mientras que el resto se usan como viajeros o pines de señal.
Bueno saber: El interruptor DPDT se conoce como interruptor bipolar, bipolar, cruzado o de 4 vías en América del Norte (EE. UU. – NEC). Si bien se lo conoce como interruptor de tres vías o interruptor intermedio en los siguientes países de Europa, el Reino Unido y la IEC.
¿Qué es el interruptor intermedio?
El interruptor intermedio se conoce como interruptor de 3 vías en el Reino Unido y en los siguientes países IEC, mientras que se conoce como interruptor cruzado o de 4 vías en Norteamérica y EE. UU.
El interruptor de 4 vías tiene cuatro terminales (para cables viajeros) más terminales de tierra en EE. UU. Mientras que en el Reino Unido, sólo tiene cuatro terminales, a saber, L1, L2, L3 y L4.
Los cuatro terminales principales se utilizan para desviar el flujo de corriente eléctrica de una posición a otra. Por esta razón, los interruptores de 4 vías (interruptores intermedios) se utilizan para controlar un solo circuito desde más de dos ubicaciones, como circuitos de conmutación de 2 y 3 vías, cableado de pasillos y pasillos, cableado de albergues, cableado de hospitales, cableado de túneles, bajadas. cableado, cableado de escaleras, etc.
El interruptor intermedio (o de 4 vías) se puede utilizar para controlar un punto de iluminación desde cualquier número de ubicaciones. Por ejemplo, si necesitamos controlar una bombilla desde seis lugares, necesitaremos cuatro números de interruptores de 4 vías y dos números de interruptores de 3 vías.
Precaución: Los interruptores siempre están conectados en los cables de fase (línea o vivo) igual que los fusibles. Además, los interruptores de 4 vías (interruptores intermedios) son un poco caros debido a la compleja configuración interna.
La siguiente figura y gif muestran cómo funciona un interruptor de 4 vías con interruptores de 3 vías para controlar una lámpara LED desde tres ubicaciones diferentes (alternativamente, un interruptor de 3 vías cableado con interruptores de 2 vías para controlar una lámpara desde 3 lugares, según según CEI).
Haga clic en la imagen para ampliar
Haga clic en la imagen para ampliar
Aquí está el formato de vídeo corto.
Sepamos cómo cablear interruptores de tres y cuatro vías uno por uno para diferentes puntos de carga según NEC e IEC.
Haga clic en la imagen para ampliar
Los diagramas de cableado anteriores se muestran como un diagrama esquemático utilizando los símbolos que se muestran a continuación.
Artículos Relacionados:
Cableado de 4 vías Cambiar (DPDT) para circuitos de 120 V/240 V – NEC
¿Cómo controlar una bombilla desde tres lugares diferentes usando interruptores de 4 y 3 vías?
El siguiente diagrama de cableado muestra que una bombilla está cableada y controlada desde tres lugares diferentes mediante los interruptores DPDT y SPDT. Como se muestra, hay tres cables entrantes desde el disyuntor en la caja eléctrica, por ejemplo, L (Línea o Vivo), N (Neutro) y G (Tierra).
Para controlar la bombilla desde tres lugares diferentes, necesitamos dos interruptores de 3 vías y un interruptor de 4 vías.
El cable de tierra está conectado a los terminales de tierra de ambos interruptores de 3 vías (primer y último), así como al interruptor de 4 vías (verde con franja amarilla). La línea entrante (como viva) se conecta al terminal de línea (común como tornillo negro) del primer interruptor de 3 vías. Los terminales de latón del interruptor de 3 vías están conectados al primer par de tornillos de terminal del interruptor de 4 vías mediante cables viajeros. El segundo par de tornillos terminales del interruptor de 4 vías está conectado a los cables viajeros a los terminales de latón del segundo interruptor de 3 vías.
El terminal común del segundo interruptor de 3 vías está conectado al portalámparas. Tenga en cuenta que el cable neutro nunca está conectado a los interruptores.
Finalmente, el cable neutro y de tierra se conecta directamente al portalámparas. De esta manera, la lámpara se puede controlar para su funcionamiento ON/OFF desde tres lugares.
Haga clic en la imagen para ampliar
Tenga en cuenta que puede controlar el punto de luz desde cualquier número de ubicaciones. Por ejemplo, en el siguiente diagrama de cableado, una bombilla se controla desde cinco ubicaciones diferentes usando tres números de interruptores de 4 vías y dos números de interruptores de 3 vías.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de 3 vías (Intermedio) Interruptor DPDT para Circuitos de 230 V – CEI
¿Cómo controlar una bombilla desde tres ubicaciones diferentes utilizando interruptores de 3 vías (intermedios) y de 2 vías?
En el siguiente diagrama de cableado para el sistema de suministro de 230 V CA – IEC, se utilizan dos interruptores de dos vías de un grupo y un interruptor intermedio (de tres vías) para controlar una bombilla desde tres ubicaciones diferentes. La figura muestra que el cable de fase (línea) entrante (color marrón) está conectado directamente al terminal común del primer interruptor de 2 vías. Los terminales L1 y L2 de ambos interruptores de 2 vías están conectados a través de cables fleje (negro y gris) a los terminales L1, L2 y L3, L4 del interruptor de 3 vías respectivamente. El terminal común del segundo interruptor de 2 vías está conectado al portalámparas.
Finalmente, el Neutro (Azul) y la Tierra (Verde con franja amarilla) están conectados al portalámparas.
Haga clic en la imagen para ampliar
De esta manera, la bombilla se puede controlar para operaciones de encendido y apagado desde tres lugares diferentes usando interruptores de dos vías e interruptores de 3 vías, es decir, interruptores intermedios.
Tenga en cuenta que puede controlar el punto de luz desde cualquier número de ubicaciones. Por ejemplo, en el siguiente diagrama de cableado, una bombilla se controla desde seis ubicaciones diferentes usando 4 números de interruptores intermedios y dos números de interruptores de 2 vías. interruptores.
Haga clic en la imagen para ampliar
Artículos Relacionados:
- Los interruptores bipolares y de 4 vías parecen similares pero son diferentes. Ambos tienen 4 tornillos terminales. Tenga en cuenta que los interruptores bipolares están clasificados para 220 V a 240 V, mientras que los interruptores de 4 vías siempre están clasificados para 120 V a 277 V. Además, cuando se cambia la posición del interruptor de 4 vías, invierte ambos cables a terminales opuestos y cuando se cambia la posición del interruptor bipolar, enciende o apaga ambos cables. Se recomienda verificar la clasificación del dispositivo o al menos verificar usando un multímetro en modo de prueba de continuidad para verificar los terminales.
- Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC. En el caso de SPDT y de 4 vías (interruptores intermedios), se utilizan tornillos de color negro para terminales calientes o comunes. En definitiva, el color del terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de tomacorriente conmutado)
- El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
