Cableado de un tablero de distribución de carga dividida de 230 V/400 V, 1 Φ y 3 Φ: Reino Unido y UE – IEC
Carga dividida y Tableros de distribución de carga dividida dual
El tablero de distribución trifásico de carga dividida dual se utiliza para suministrar energía eléctrica a través del interruptor principal y RCD/RCCB separados para cada sección. De esta manera, se puede utilizar el mismo cuadro de distribución para dividir los puntos de carga a través de múltiples RCD. Además, algunos de los RCD se pueden utilizar para circuitos trifásicos de 400 V en aplicaciones comerciales e industriales, mientras que los otros RCD se pueden cablear para aparatos monofásicos de 230 V y aplicaciones residenciales.
Por ejemplo, el interruptor principal de tres/cuatro polos controla los RCD de 4 polos, mientras que el RCD#1 controla los circuitos de carga monofásicos o trifásicos en secciones separadas (por ejemplo, puntos de carga en la planta baja o en el piso 1, primer piso, etc.), mientras que el RCD #2 controla y protege los circuitos de carga monofásicos/trifásicos en la otra parte del área residencial (por ejemplo, circuitos en el piso de arriba, segundo piso o piso 2, etc.)
Los tableros de distribución de carga dividida doble o de carga dividida simple brindan una alta protección de integridad y tienen múltiples ventajas. Por ejemplo, si el primer RCD se dispara debido a una falla, todo el edificio no sufrirá oscuridad inmediata, es decir, el resto de los circuitos funcionarán bien ya que los demás RCD no dependen del primero. En caso de que un solo RCD falle, toda el área se enfrentará a un corte de energía total.
Es bueno saberlo: se puede utilizar un tablero de distribución trifásico para proporcionar suministro monofásico, mientras que la unidad de consumo monofásico no podrá alimentar circuitos de alimentación trifásicos.
Un tablero de distribución (también conocido como caja de interruptores principal, panel eléctrico o tablero de panel) es una unidad combinada de dispositivos de protección (como interruptor principal, MCB, MCCB, RCD, RCBO, aislador, fusibles e interruptores, etc.) utilizados en aplicaciones comerciales (como industriales). ) y aplicaciones domésticas (como residenciales) para controlar y proporcionar de forma segura el suministro de energía eléctrica a los circuitos de carga y aparatos.
Nunca repetiremos una y otra vez, ya que discutimos la diferencia entre el suministro de energía monofásico y trifásico, así como el sistema de cargas balanceadas y desequilibradas, en publicaciones y tutoriales de cableado anteriores. Para una revisión básica, a continuación se detallan los niveles de voltaje residenciales y comerciales comunes en el Reino Unido, Europa y otros países que siguen las reglas IEC, como Emiratos Árabes Unidos, Arabia Saudita, India, Pakistán, Sudáfrica, Filipinas, etc.
Artículos Relacionados:
Voltaje monofásico y trifásico en el Reino Unido y la UE
A continuación se muestra el sistema de distribución de suministro de energía típico para voltaje de suministro monofásico y trifásico en el Reino Unido, la UE y otros países que sigue los estándares IEC y del Reino Unido.
- El transformador de potencia está conectado a 33 kV, lo que reduce los 33 kV a 11 kV.
- El secundario del transformador de 33 kV/11 kV está conectado al lado primario (que está cableado en conexión Delta) del transformador de distribución montado en el poste de servicios públicos.
- El secundario del transformador de distribución está cableado en conexión Estrella.
- El transformador secundario reduce el voltaje de 11kV en 400V trifásico y 230V monofásico.
- En el transformador de distribución, hay 4 cables (tres líneas + neutro) que salen del lado secundario conectado en estrella.
- El nivel de tensión entre tres líneas es trifásico de 400V mientras que el voltaje de alimentación entre cualquier fase y el cable neutro es de 230V monofásico.
- Los cuatro cables (tres líneas + neutro) del lado secundario del transformador están conectados al medidor de energía trifásico de kWh y finalmente ingresan al tablero de distribución principal para una mayor distribución del suministro de energía.
Tensión trifásica en UE y Reino Unido – IEC
3-Φ, 400V (Tres Líneas + Neutro + Tierra)
Dónde:
- L1 = Línea 1 o Fase 1
- L2 = Línea 2 o Fase 2
- L3 = Línea 3 o Fase 3
- norte = neutro
- E = Tierra
En resumen, se pueden lograr 400 V trifásicos mediante tres líneas (L1, L2, L2). Tenga en cuenta que el Neutro no siempre es necesario en los sistemas de cableado trifásico. Consulte los diagramas de cableado anteriores para obtener más detalles. Además, casi todos los cuerpos metálicos de los aparatos deben estar conectados al cable de tierra a uno o varios puntos a través del conductor de continuidad de tierra a la placa de tierra enterrada en el suelo. (para más detalles, consulte la publicación anterior: Puesta a tierra eléctrica: métodos y tipos de puesta a tierra y conexión a tierra
Voltaje monofásico en UE y Reino Unido – IEC
1-Φ, 230V (Fase + Neutro + Tierra)
Dónde:
- P = Línea 1 o Fase
- norte = neutro
- E = Tierra
Los puntos de carga monofásicos se pueden conectar a través de Fase o cualquier línea (L1, L2 o L3) y un cable Neutro con protección a tierra. De esta manera, se pueden utilizar tres cables para conectar los circuitos de carga monofásicos a la fuente de alimentación de 230 V.
Tenga en cuenta que tenemos múltiples configuraciones de cableado para el tablero de distribución de carga dividida trifásica, es decir
- Carga dividida, monofásica a trifásica
- Carga dividida, trifásica
- Carga dividida, trifásica y monofásica (combinación de tablero de distribución de carga dividida de 1-Φ y 3-Φ)
Artículos Relacionados:
¿Cómo cablear una carga de 1-Φ en un tablero de distribución de carga dividida?
En el siguiente diagrama de cableado de distribución de carga dividida dual, hay un total de 24 números de MCB 1-P conectados para circuitos de carga monofásicos de 230 V, es decir, ventilador de techo, aire acondicionado y puntos de iluminación, etc., a través de tres cables (fase, neutro y Tierra). Puede utilizar RCBO o MCB de dos polos según los requisitos del sistema, si es necesario.
Todo el circuito está dividido en dos partes, es decir, los 12 números de MCB de 1 polo (parte superior) están controlados y protegidos por el primer RCD (lado izquierdo) y los 12 números restantes de MCB (parte inferior) están conectados al segundo RCD. (lado derecho). Ambos RCD están protegidos y controlados por el interruptor principal MCB/MCCB de 3 o 4 polos como aislador.
Tenga en cuenta que existen barras de Neutro separadas para cada sección protegida por un único RCD. Además, se puede utilizar un neutro de barra colectora de tierra común tanto para los RCBO como para los puntos de carga conectados a los disyuntores MCB 1-P.
Haga clic en la imagen para ampliar
Artículos Relacionados:
¿Cómo cablear una carga de 3 Φ en un tablero de distribución de carga dividida?
En este diagrama de cableado, solo los circuitos de carga trifásicos y los MCB están cableados para circuitos de carga trifásicos de 400 V, por ejemplo, motores, enchufes/tomas de corriente industriales, calentadores de agua instantáneos, etc., a través de cuatro o cinco cables (3 líneas + Neutro (opcional) + Cable de tierra).
Este es el diagrama de cableado anterior, en lugar de mostrar el cableado para circuitos de carga trifásicos. De esta manera, se utilizan dos RCD para dividir la carga, es decir, el primer RCD controla y protege los puntos de carga trifásicos conectados al banco de MCB de 3 polos superior. De manera similar, el segundo RCD protege los circuitos de alimentación trifásicos conectados al banco del MCB 3-P inferior.
Haga clic en la imagen para ampliar
Artículos Relacionados:
¿Cómo cablear cargas de 1-Φ y 3-Φ en un tablero de distribución de carga dividida?

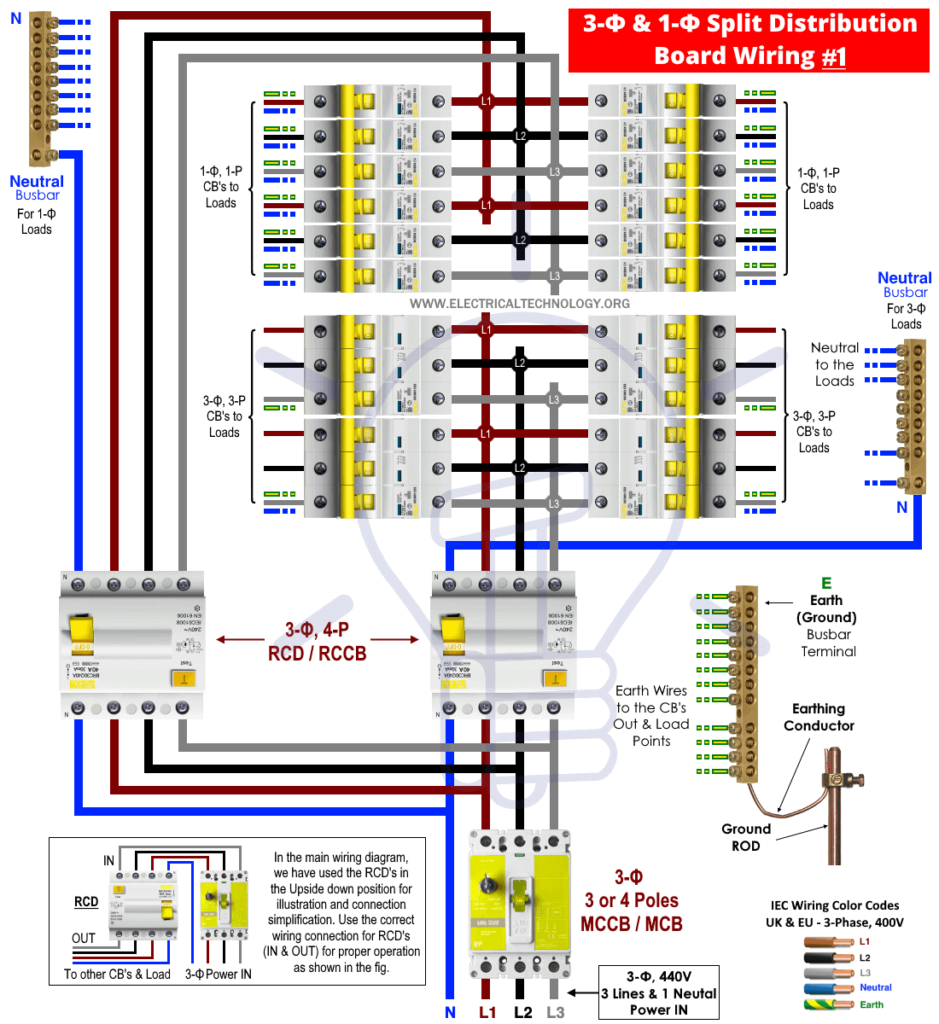

El siguiente diagrama de cableado muestra la combinación de un tablero de distribución de carga dividida monofásico de 230 V y trifásico de 400 V. Los circuitos de carga monofásicos, es decir, ventiladores, bombillas y otros dispositivos residenciales, se pueden conectar directamente al cable de fase, neutro y tierra.
El primer RCD (lado izquierdo) se utiliza para controlar y proteger los puntos de carga monofásicos de 230 V conectados a MCB unipolares (12 números de disyuntores en el banco de disyuntores superior). El segundo RCD (lado derecho) está cableado para proteger y controlar los circuitos trifásicos de 400 V y de carga y alimentación conectados a MCB de tres polos (4 números de MCB en el banco de interruptores inferior).
Los puntos de carga trifásicos, es decir, motores, calentadores de agua y circuitos de energía, se pueden conectar directamente a las tres líneas + cable de tierra donde el neutro es opcional y depende del diseño de la máquina y el aparato.
Haga clic en la imagen para ampliar
En el diagrama de cableado principal. Hemos utilizado e instalado los RCD en la posición invertida para ilustrar y simplificar la conexión. Utilice la conexión de cableado correcta para los RCD (ENTRADA y SALIDA) para un funcionamiento adecuado como se muestra en la fig.
Artículos Relacionados:
Cableado del tablero de distribución de carga dividida trifásico y monofásico: códigos de colores de cableado antiguos del Reino Unido
Como la mayoría de los otros países como KSA, UAE, IND, Pak, etc., también siguen el mismo nivel de voltajes para monofásicos y trifásicos que IEC, pero algunos de ellos todavía usan los antiguos códigos de colores de cableado del Reino Unido (antes de 2004). Además, recibimos consultas de los lectores para incluir los diagramas de cableado en los códigos de colores del cableado de RYB. Aquí está el cableado de un tablero de distribución de carga dividida para Circuitos y CB de 1 Φ y 3 Φ según los antiguos códigos de color de cableado del Reino Unido.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de circuitos de carga de 3 Φ, 400 V y 1 Φ de 230 V en un tablero de distribución de carga dividida
En un tablero de distribución de carga dividida trifásico, se utilizan dos RCD para proteger y controlar disyuntores monofásicos y puntos de carga asociados y MCB trifásicos y circuitos de carga conectados. Como se muestra en el siguiente diagrama de cableado, hemos utilizado dos RCD, es decir, el primero para circuitos de 400 V y el segundo para circuitos de 230 V.
Puede seguir el mismo diagrama, es decir, ambos RCD para dos circuitos de carga trifásicos diferentes O ambos circuitos monofásicos o una combinación de circuitos de carga monofásicos y trifásicos de 400 V/230 V.
De esta manera, una carga monofásica se puede conectar directamente a cualquier fase (L1, L2 o L3), neutro y cable de tierra, es decir, tres cables. Por otro lado, las cargas trifásicas se pueden conectar a las tres fases (L1, L2 y L3), Tierra y Neutro (si es necesario).
En la siguiente figura para el cableado del tablero de distribución de carga dividida, la protección y el control de los circuitos de carga monofásicos y trifásicos son los siguientes.
Cargas monofásicas de 230 V protegidas por RCD#2
- Toma estándar mediante MCB de 1 polo
- Lavadora mediante RCBO unipolar
Cargas trifásicas de 400 V protegidas por RCD#1
- Motor Trifásico mediante MCB Trifásico (Tres Hilos)
- Toma de corriente industrial (cinco cables, es decir, tres fases, 1 neutro y 1 tierra)
Haga clic en la imagen para ampliar
Artículos Relacionados:
Códigos de colores de cableado IEC: 400 V, 3-Φ: Reino Unido y UE
Hemos utilizado lo siguiente Códigos de color de cableado IEC para voltaje de suministro trifásico de 400 V aplicable en el Reino Unido y la UE.
Códigos de colores de cableado IEC para sistemas trifásicos de 400 V y 4 cables
- Marrón = Línea 1 o Fase 1 o Vivo 1
- Negro = Línea 2 o Fase 2 Caliente 2
- Gris = Línea 3 o Fase 3 Caliente 3
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
Códigos de colores de cableado IEC para sistemas de 230 V, monofásicos y de 2 cables
- Marrón = Cable de línea o fase
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
Códigos de colores de cableado del antiguo Reino Unido para cableado monofásico y trifásico.
400V Trifásico
- Rojo = Fase 1
- Amarillo = Fase 2
- Azul = Fase 3
- Negro = Neutro
- Verde = Tierra o Cable de tierra.
230V Monofásico
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra o Cable de Tierra.
Artículos Relacionados:
Instrucciones y precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El cuadro de distribución no debe instalarse a 2,2 metros del suelo, debe estar protegido de la corrosión y alejado de zonas acuosas. Todos los cables deben estar cubiertos en el panel (es decir, no deben colgar fuera del panel). Finalmente, debe haber una señal de seguridad cerca del cuadro de distribución.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
