Cableado de una unidad de consumo de carga dividida monofásica y un tablero de distribución: IEC, UE y Reino Unido
¿Qué es una unidad consumidora de carga dividida?
A Unidad de consumo de carga dividida también es conocido como Unidad de Consumidores de Alta Integridad que contiene tanto RCD como RCBO. Los MCB unipolares y los circuitos asociados están protegidos y controlados por el lado del RCD, mientras que los RCBO están controlados por el lado del interruptor principal.
La unidad de consumo de carga dividida es una caja de panel más segura en comparación con un interruptor principal simple, una unidad de consumo de tipo RCD simple o una unidad de consumo de RCD dual. Esto se debe a que las unidades de consumo de carga dividida brindan protección contra sobrecargas, sobrecorrientes, cortocircuitos y fugas a tierra.
La unidad consumidora de carga dividida es la combinación de RCBO “Disyuntor de corriente residual con sobrecorriente“, RCD “Dispositivo de corriente residual» y MCB “Disyuntor en miniatura”. Es posible que necesites más información sobre los dispositivos de protección en el post anterior bajo el título de “diferencias entre disyuntores MCB, MCCB, ELCB y RCB, RCD o RCCB/RCBO”.
Publicación relacionada:
Los dispositivos de protección en una CU de carga dividida realizan los siguientes trabajos.
- MCB = Protección contra sobrecarga y sobrecorriente
- RCD = Protección de falla a tierra (para evitar descargas eléctricas)
- RCBO = MCB + RCD = Falla a tierra + Protección contra sobrecarga y sobrecorriente
Bueno saber:
RCD (Dispositivo de corriente residual) y RCBO (Dispositivo de corriente residual) es el término utilizado en el Reino Unido mientras que el mismo dispositivo de protección denominado como ICFT (Interruptor de circuito de falla a tierra), GFI (Interruptor de falla a tierra), LCDI (Interruptor de detección de corriente de fuga) y ALCI (Interruptor de corriente de fuga de electrodomésticos).
Además, para la protección contra fallas de arco (mencionado por primera vez en la 18.a edición del Reglamento de cableado IET “BS 7671: 2018”, AFDD (Dispositivo de detección de fallas de arco) es el término utilizado en el Reino Unido mientras que se le conoce como ICFA (Interruptor de circuito de falla de arco) en el A NOSOTROS.
Además, la protección RCD es imprescindible en la unidad de consumo según IEC e IET: 17ª edición BS-7671. La protección contra fallas RCBO y arco se recomienda en la 18.a edición – 2018.
Componentes necesarios:
- Una unidad de consumo
- Un interruptor principal MCB de dos polos.
- Un RCD de dos polos.
- 3 No o RCBO
- 3 No de MCB unipolares
- Cables y alambres.
Publicación relacionada:

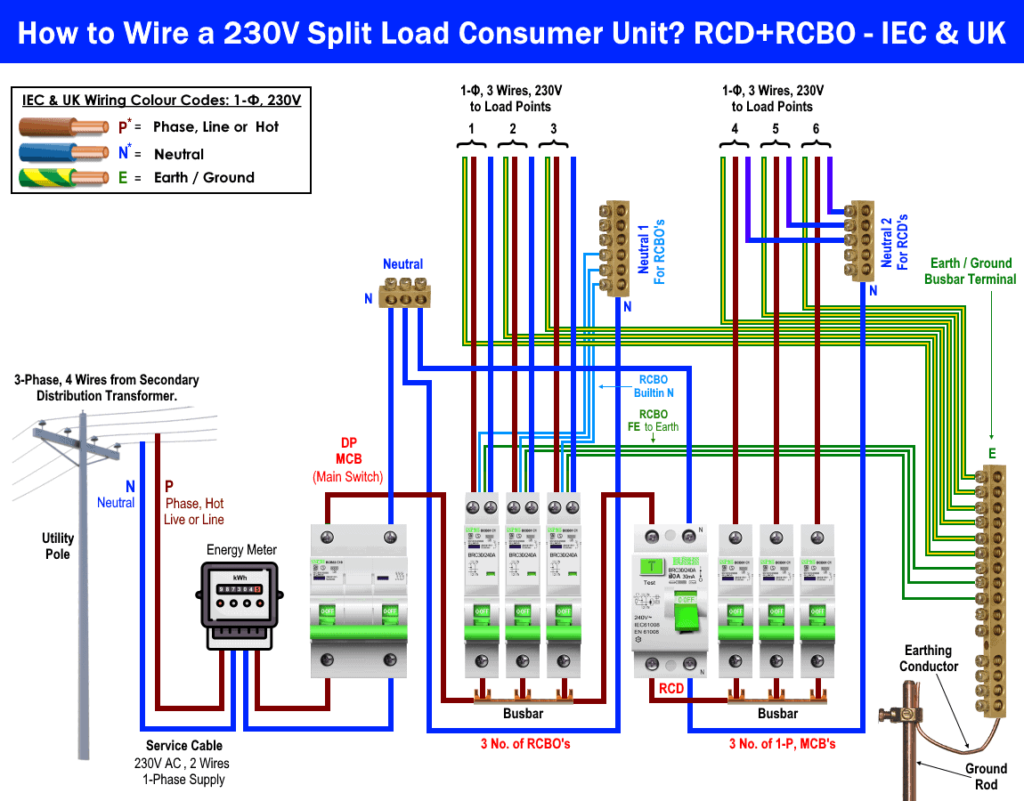

¿Cómo cablear una unidad consumidora de carga dividida?
En primer lugar, desconecte el fusible entre el medidor de energía kWH y el poste de luz para cortar el suministro de energía principal. Ahora, conecte el cable de servicio (dos cables como Fase y Neutro desde el poste de luz y el medidor de energía) al interruptor principal monofásico de dos polos.
Ahora, conecte el cable neutro de salida del interruptor principal (de color azul) al terminal común de la barra colectora neutra en la unidad de consumo. Además, conecte el cable de fase de salida del interruptor principal al RCBO a través del segmento de barra colectora común.
Además, conecte el RCD al cable de fase de salida del interruptor principal mediante un cable puente (de color marrón). Además, conecte el MCB unipolar al RCD a través de un segmento de barra colectora común como se muestra en la fig. En resumen, debe haber dos cables de fase desde el mismo terminal de línea del MCB. El primero para barra común de RCBO y el segundo para RCD y barra común para MCB asociados.
Tenga en cuenta que el RCD debe instalarse correctamente, es decir, el cable neutro debe conectarse a través del terminal neutro (el símbolo «N» está impreso en la placa de identificación del RCD para identificar el terminal neutro.
Hay dos barras colectoras neutrales adicionales en la unidad de consumo, a saber, para RCBO y RCD (para simplificar e ilustrar). No se preocupe, puede utilizar una única barra colectora Neutra para este propósito.
Los puntos de carga y los circuitos en el lado RCD + MCB se pueden conectar mediante tres cables, es decir, fase desde el MCB unipolar, neutro desde la barra colectora neutra y cable de tierra desde la barra colectora de conexión a tierra.
El caso es un poco diferente en el caso de los RCBO, como se muestra a continuación.
Hay dos cables incorporados, a saber, FE «Tierra funcional» como cable de color blanco y N «Neutro» como cable de color azul. El FE debe conectarse al bloque de terminales de tierra principal, mientras que el N como neutro debe conectarse al terminal neutro principal.
Para el cableado de circuitos de carga, hay dos terminales en el lado de salida de un RCBO, a saber, Fase y Neutro. Tenga en cuenta que los puntos de carga y los circuitos se pueden conectar directamente a estos dos terminales, es decir, no es necesario conectar el cable neutro desde el terminal neutro principal de la unidad de consumo. Además, el cable de tierra debe conectarse desde el terminal de tierra principal. De esta manera, un circuito de carga monofásico se conecta a través de tres cables: fase, neutro y tierra. Todo el proceso se muestra en la siguiente figura.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de unidad de consumo de carga dividida: códigos de colores de cableado antiguos del Reino Unido
El mismo cableado de la unidad consumidora de carga dividida para RCD y RCBO se muestra en la siguiente figura con los antiguos códigos de colores del cableado del Reino Unido (anteriores a 2004). Esto puede resultar útil para los lectores fuera del Reino Unido y la UE que aún siguen los antiguos códigos de colores de cableado del Reino Unido, es decir, negro para neutro, rojo para fase o vivo y verde para conexión a tierra.
Haga clic en la imagen para ampliar
Figura 2
Artículos Relacionados:
Cableado de circuitos monofásicos de 230 V en una unidad de consumo de carga dividida
En una combinación de tablero de distribución RCD + RCBO o unidad consumidora de carga dividida monofásica de 230 V, los circuitos de carga deben conectarse mediante tres cables, es decir, fase, neutro y tierra protectora. En alimentación monofásica, la tensión entre fase y neutro es de 230V AC.
La siguiente figura muestra cómo cablear e instalar circuitos de carga monofásicos de 230 V en CU de carga dividida. Por ejemplo, la lámpara LED y el ventilador de techo están controlados y protegidos por RCD + MCB. Mientras que la toma de corriente y la lavadora han sido completamente protegidas por RCBO, es decir, RCD + MCB en una sola unidad. Para controlar el funcionamiento ON/OFF de los aparatos eléctricos, se pueden utilizar interruptores SP o DP en los subcircuitos y subcircuitos finales.
De esta forma, la protección a los puntos de carga queda de la siguiente manera.
- La lámpara LED y el ventilador de techo están protegidos por el interruptor principal => RCD => MCB unipolar
- Ventilador de techo y toma de corriente protegida por interruptor principal => RCBO = (RCD + MCB)
Haga clic en la imagen para ampliar
Artículos Relacionados:
Códigos de colores de cableado IEC – 1-Φ, 230 V – Reino Unido y UE
Tenga en cuenta que hemos utilizado Códigos de color de cableado IEC sólo con fines ilustrativos. Si no corresponde, siga los códigos de área locales o los códigos de colores practicados en general relacionados con regiones específicas.
En los tutoriales anteriores, hemos utilizado los códigos de color de cableado IEC (aplicables a la UE, el Reino Unido y otros países) de la siguiente manera.
Códigos de colores de cableado IEC y del Reino Unido: suministro monofásico
- Marrón = Fase o Caliente
- Azul = Neutro
- Verde o verde con Amarillo Raya = PE o cable de tierra.
Códigos de colores de cables antiguos del Reino Unido:
- Rojo = Fase o Línea
- Negro = Neutro
- Verde = Tierra / Tierra .
Artículos Relacionados:
Precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puedes usar el cable y calculadora de tamaño de cable para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
