Instalación de SPDT – Interruptor de 3 vías (NEC) También conocido como interruptor de 2 vías (IEC) para 120/240 V y 230 V CA – Circuitos de 3 y 2 vías
¿Qué es el interruptor SPDT?
El interruptor SPDT (siglas de Single Pole Double Throw) se utiliza para controlar las operaciones de ENCENDIDO y APAGADO de dos circuitos, por ejemplo, electrodomésticos como puntos de iluminación, etc. Se utiliza para controlar una sola operación de ENCENDIDO o APAGADO entre dos circuitos eléctricos, como un pasillo. o instalación de cableado de escalera donde se controla un punto de iluminación desde dos o más lugares.
Bueno saber: El interruptor SPDT se conoce como interruptor unipolar, bidireccional o de tres vías en América del Norte (EE. UU. – NEC). Si bien se lo conoce como interruptor de dos vías o interruptor de doble vía en los siguientes países de Europa, el Reino Unido y IEC.
Precaución: Los interruptores siempre están conectados en los cables de fase (línea o vivo) igual que los fusibles.
Símbolo del interruptor SPDT
Los siguientes símbolos representan los interruptores básicos unipolares de dos vías.
Construcción de un interruptor unipolar de dos vías
El interruptor unipolar de doble tiro tiene principalmente tres terminales, a saber, uno es común (caliente entrante) y los dos restantes como viajeros y un terminal adicional como pin de tierra en América del Norte. En el Reino Unido y en los siguientes países IEC, el interruptor unipolar tiene solo tres terminales sin clavija de tierra.
Las dos figuras siguientes muestran la principal diferencia entre los interruptores unipolares de doble vía (SPDT) de EE. UU. y el Reino Unido.
Interruptor de tres vías – SPDT, unipolar, de dos vías – EE. UU. – NEC
Interruptor bidireccional – SPDT, unipolar, de dos vías – Reino Unido – IEC

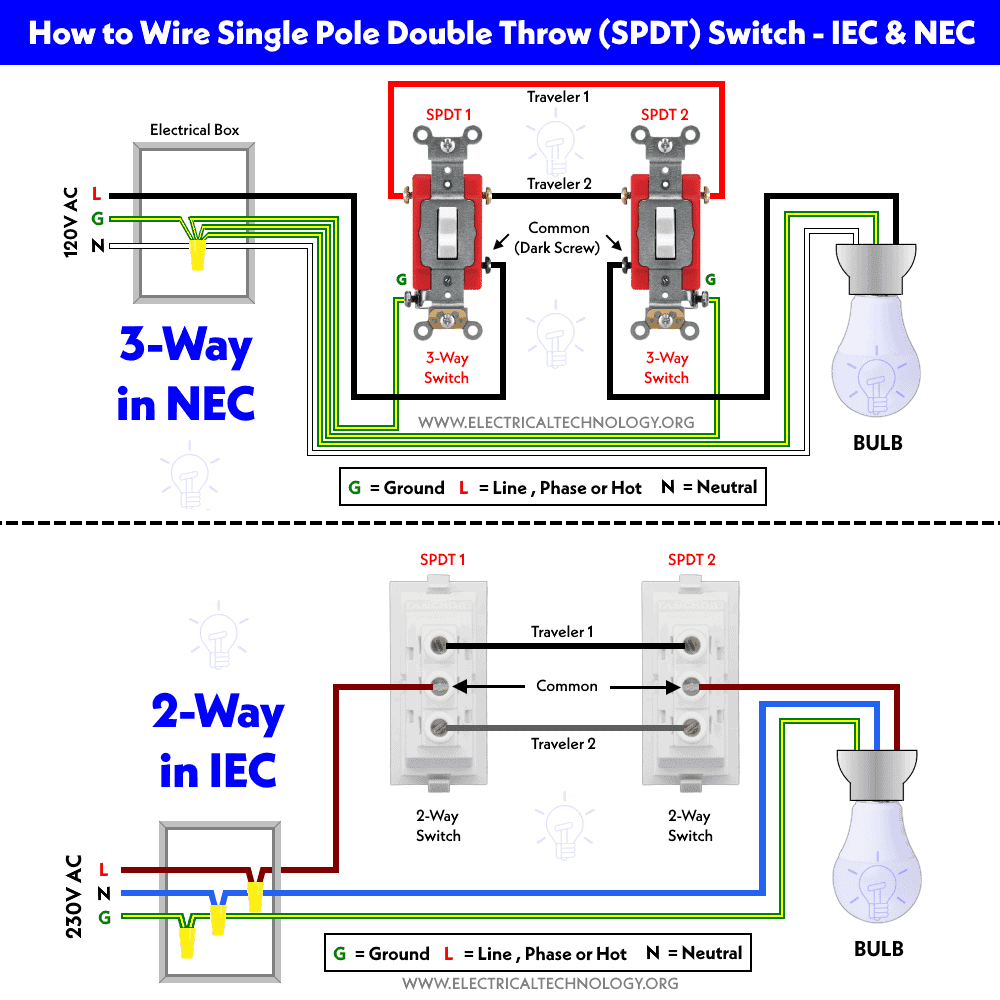

Comencemos y veamos cómo conectarlos uno por uno para diferentes puntos de carga.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de interruptores de luz unipolares y bidireccionales de 120 V/240 V – NEC
¿Cómo controlar una bombilla desde dos lugares diferentes utilizando interruptores unipolares de doble vía?
El siguiente diagrama de cableado muestra que un punto de iluminación se controla desde dos lugares diferentes mediante los interruptores SPDT. Como se muestra, hay tres cables entrantes desde el disyuntor en la caja eléctrica, por ejemplo, L (Línea o Vivo), N (Neutro) y G (Tierra).
Haga clic en la imagen para ampliar
El cable de tierra está conectado a los terminales de tierra de ambos interruptores (verde con franja amarilla). La Línea (como caliente) está conectada al terminal de línea (común como tornillo negro) del primer interruptor. Los terminales de latón de ambos interruptores están conectados mediante cables viajeros. El terminal común del segundo interruptor está conectado a la bombilla. Tenga en cuenta que el cable neutro nunca está conectado al interruptor.
Finalmente, el cable neutro y de tierra se conecta al portalámparas. De esta manera, la lámpara LED se controla desde dos ubicaciones diferentes, al igual que la configuración del cableado de la escalera. Esto significa que la misma bombilla se puede ENCENDER y APAGAR desde dos ubicaciones diferentes usando diferentes interruptores SPDT.
Cómo controlar un tomacorriente desde dos lugares usando SPDT interruptores?
Los interruptores SPDT se pueden usar para diferentes puntos de carga, como receptáculos de salida estándar, etc. El siguiente diagrama de cableado muestra cómo cablear y controlar un receptáculo de salida desde dos ubicaciones usando un interruptor unipolar de doble vía.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cómo alternar un calentador de agua entre 120 V y 240 V usando SPDT (3 vías) Cambiar?
El siguiente diagrama de cableado muestra un calentador de 4500 vatios conectado a través de un disyuntor bipolar de 30 A y controlado mediante un interruptor de 3 vías de 30 A. La primera línea como Hot 1 (color negro) está conectada directamente al calentador de agua, mientras que la segunda línea caliente como Hot 2 (color de lectura) del disyuntor está conectada al primer terminal viajero del interruptor SPDT. El cable neutro está conectado al segundo terminal viajero del interruptor de 3 vías. El cable a tierra y el común (terminal de tornillo oscuro) del interruptor de tres vías están conectados al calentador de agua.
De esta manera, la posición hacia arriba del interruptor hará funcionar el calentador de agua a 120 V (a través de Caliente 1 y Neutral), mientras que la posición hacia abajo hará funcionar el elemento calentador a 240 V CA a través de Caliente 1 y Caliente 2.
Cableado de interruptores de luz SPDT bidireccionales para Circuitos de 230 V – CEI
Un interruptor unipolar, unipolar y de dos vías (también conocido como interruptor bidireccional de una unidad) seguido por IEC (Comisión Electrotécnica Internacional) es totalmente diferente de los interruptores de luz y palanca SPDT según los estándares NEC (Código Eléctrico Nacional).
El interruptor de dos vías tiene tres terminales como se muestra en la ilustración anterior. Principalmente, el terminal del medio es común y debe conectarse al suministro de fase entrante, mientras que los dos terminales restantes (L1 y L2) están conectados a los mismos terminales del segundo interruptor de dos vías. El terminal central del segundo interruptor debe conectarse al punto de carga. Todo este proceso se muestra en los siguientes diagramas de cableado.
¿Cómo conectar un interruptor bidireccional a una bombilla?
En el siguiente diagrama de cableado para el sistema de suministro de 230 VCA – IEC, se utiliza un interruptor de dos vías de 1 unidad para controlar una bombilla CFL o LED desde dos ubicaciones diferentes mediante interruptores de dos vías. Muestra claramente que el cable de fase (línea) entrante (color marrón) está conectado directamente al terminal común del primer interruptor. Los terminales L1 y L2 de ambos interruptores están conectados a través de cables fleje (negro y gris). El terminal común del segundo interruptor está conectado a la bombilla. Finalmente, el Neutro (Azul) y la Tierra (Verde con franja amarilla) están conectados al portalámparas.
Haga clic en la imagen para ampliar
De esta manera, la bombilla se puede controlar para encender y apagar desde dos lugares diferentes mediante interruptores de dos vías.
¿Cómo conectar un interruptor bidireccional a un enchufe?
Como se indicó anteriormente, el interruptor de dos vías se puede utilizar para controlar un solo circuito (punto de carga) desde diferentes ubicaciones, como bombillas, ventiladores, enchufes, etc. El siguiente diagrama de cableado muestra cómo cablear y controlar un enchufe británico de 230 V desde dos ubicaciones diferentes mediante interruptores de dos vías.
Haga clic en la imagen para ampliar
Artículos Relacionados:
- Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC. En el caso de SPDT y de 4 vías (interruptores intermedios), se utilizan tornillos de color negro para terminales calientes o comunes. En definitiva, el color del terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de tomacorriente conmutado)
- El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
