Control del funcionamiento ON/OFF de un motor trifásico desde múltiples lugares
Controlar un motor desde diferentes lugares es necesario en diversos escenarios, principalmente impulsado por la necesidad de eficiencia operativa, seguridad y conveniencia. Podemos utilizar varios enfoques para controlar un motor trifásico desde múltiples ubicaciones remotas, incluidos métodos convencionales como pulsadores, así como tecnologías avanzadas como PLC, HMI y control inalámbrico. Esto es particularmente aplicable en grandes locales comerciales e industriales. En el siguiente artículo, mostraremos cómo controlar el funcionamiento ON/OFF de un motor trifásico usando arrancadores DOL y pulsadores con la ayuda de diagramas de circuitos de control y potencia.
Componentes necesarios
- Motor Trifásico
- Arrancador DOL (basado en contactor y relé O/L)
- MCCB 2P y MCCB 3P
- 3 o más números de interruptores NO/NC
- Suministro monofásico y trifásico
- Alambres y cables
Diagramas de potencia y control
Los siguientes diagramas de cableado muestran el control de un motor trifásico desde diferentes lugares mediante arrancadores DOL y pulsadores.
Diagrama de potencia

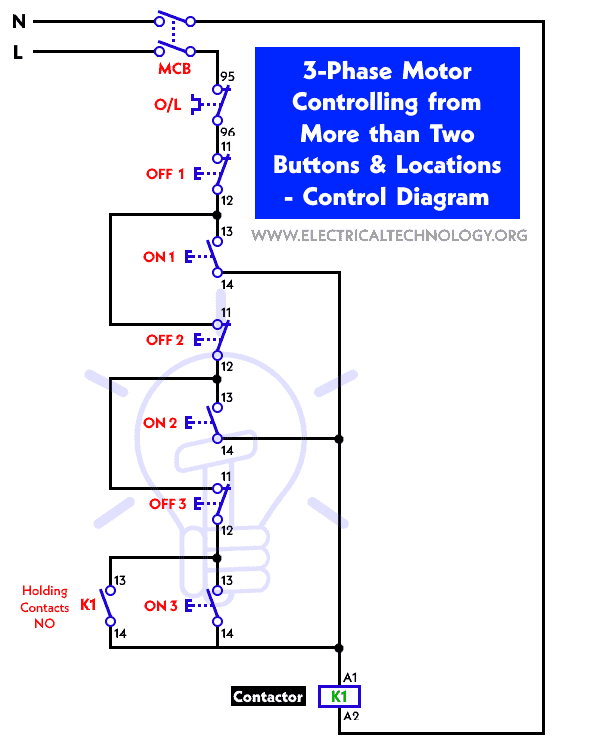

Diagrama del circuito de control
Desafíos del control de motores con múltiples botones
Controlar un motor trifásico con más de dos botones presenta varios desafíos:
- Enclavamiento: Para evitar comandos conflictivos de varios botones, debe existir un mecanismo de interbloqueo. Esto garantiza que solo se ejecute un comando (iniciar o detener) a la vez. Esto evita daños al motor o maquinaria.
- Complejidad: A medida que aumenta el número de botones de control, también aumenta la complejidad del sistema de control. El diseño y el cableado pueden volverse complejos.
- Distancia: Las estaciones de control pueden estar ubicadas muy separadas, lo que hace poco práctico tender cables directamente desde cada estación hasta el arrancador del motor.
- Seguridad: La funcionalidad de parada de emergencia debe estar disponible en todos los puntos de control para garantizar la seguridad del personal y el equipo.
- Fiabilidad: El sistema de control debe ser confiable, asegurando que un comando de arranque o parada del motor siempre se ejecute correctamente.
Funcionamiento del circuito de control del motor
Veamos cómo se puede operar el circuito de control de un motor trifásico desde más de dos ubicaciones mediante pulsadores.
Estaciones de control con múltiples botones
Un enfoque sencillo es instalar estaciones de control con múltiples botones en varios lugares dentro de la instalación. Estas estaciones están conectadas directamente al circuito de control del arrancador de motor. Cada estación puede incluir múltiples botones para diferentes funciones, como inicio, parada, avance, retroceso y control de velocidad.
En el circuito anterior, se utilizan tres botones ON (NO) y OFF (NC). (Se pueden agregar botones de ENCENDIDO/APAGADO adicionales si desea controlar el motor desde más lugares. Se pueden agregar botones de parada de emergencia adicionales para protección adicional).
Como se muestra, cuando el operador presiona el interruptor ON 1, el circuito de retención se completa ya que todos los botones de APAGADO están normalmente cerrados (NC). En consecuencia, el contactor se energiza y el motor comienza a funcionar.
Cuando el operador presiona el interruptor OFF 1, todo el circuito se interrumpe porque todos los botones ON están normalmente abiertos (NO). De este modo, el circuito de retención libera sus contactos y el motor se detiene.
Este mismo proceso se aplica a todos los pulsadores, ya sean ON o OFF.
Ventajas:
- Control sencillo y directo.
- Interfaz de usuario clara con botones etiquetados.
- Adecuado para aplicaciones con un número limitado de puntos de control.
Desventajas:
- Cableado complejo si se requieren muchos botones.
- Es posible que no proporcione funciones avanzadas como control remoto o automatización.
