Conexiones de conmutación de 2 y 3 vías: diagramas de cableado eléctrico
¿Qué es la conmutación bidireccional y tridireccional? Circuitos?
La conmutación bidireccional o (circuitos de tres vías en los EE. UU.) se utiliza para controlar aparatos y equipos eléctricos como ventiladores, puntos de iluminación, etc. desde diferentes lugares mediante interruptores de 2 y 3 vías. El uso más común de la conexión de conmutación bidireccional es el cableado de escaleras, donde se puede controlar un punto de luz desde dos, tres o incluso muchas ubicaciones. No importa cuál sea la posición de la corriente eléctrica que fluye en el interruptor de dos vías (ENCENDIDO o APAGADO), el aparato conectado, como una bombilla, se puede encender o apagar presionando el botón.
¿Interruptor de dos o tres vías?
Interruptor de dos vías o interruptor de tres vías: “Tres vías” es el término norteamericano (EE. UU.) para este tipo de interruptor que se utiliza en el siguiente tutorial. La mayoría de los países de habla inglesa (Reino Unido/UE) los llaman “bidireccionales”. El término para el par de cables que conectan los dos interruptores también varía: “flechadores” para los británicos y “viajeros” para los EE.UU.
Por favor no me mates por mencionarlo. interruptor de 2 vías en lugar de interruptor de 3 vías ya que todo lo que hemos usado es lo mismo para aplicaciones específicas.
Diagramas de cableado relacionados:
Construcción y funcionamiento de un sistema de 2 y 3 vías Cambiar
En Norteamérica, el interruptor de 2 vías también se conoce como unipolar de paso único (SPST), mientras que el interruptor de 3 vías se conoce como unipolar, de doble tiro. La construcción básica y el principio de funcionamiento del interruptor de 2 vías se ilustran en la (figura 1) a continuación.
Artículos Relacionados:
Para este tipo de instalación de cableado, deberá cumplir los siguientes requisitos.
- 1 No. de interruptor de 4 vías (intermedio como 3 vías en IEC)
- 2 números de interruptores de 3 vías (interruptores de dos vías en el NEC)
- 1 número de bombilla
- Alambres y cables según sea necesario.
¿Cómo cablear un interruptor de 2 vías (3 vías – EE. UU.)?
A continuación se muestra un diagrama de cableado esquemático que muestra cómo conectar un interruptor de 2 vías (o de tres vías, EE. UU.) y controlar una bombilla desde dos lugares diferentes.
Nota:
- También se puede lograr el mismo propósito utilizando la siguiente conexión de conmutación de dos vías en la figura 3.
- Conecte el Cable de Tierra al aparato eléctrico conectado así como a los interruptores (siempre en Vivo (Línea o Fase) según la normativa eléctrica de su zona.
Artículos Relacionados:

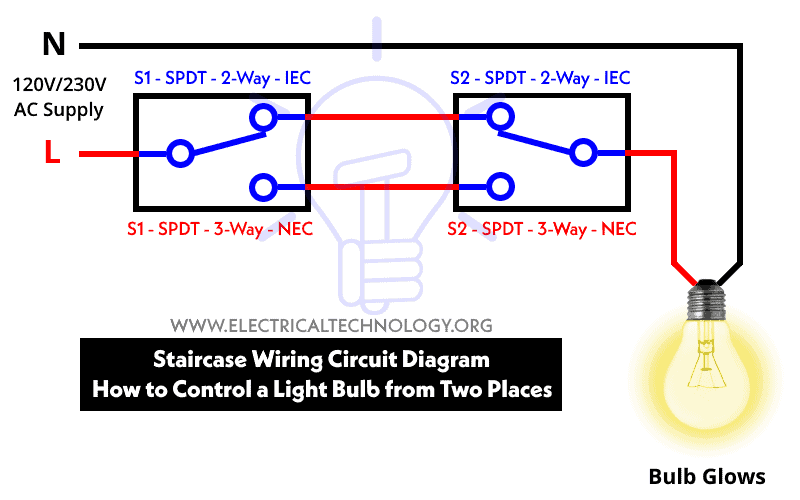

¿Cómo controlar la luz desde dos lugares?
La siguiente conexión de conmutación de dos vías se puede utilizar para el mismo propósito mencionado anteriormente en la figura 1, es decir, para controlar un punto de luz desde dos lugares diferentes mediante el uso de interruptores de 2 vías.
El siguiente cableado muestra cómo controlar una bombilla desde dos ubicaciones diferentes usando interruptores SPDT (también conocidos como interruptor de 3 vías en NEC e interruptor de 2 vías en IEC).
Diagrama de cableado NEC
Diagrama de cableado IEC
Además, puede usar dos dispositivos combinados de 3 vías (interruptor de 3 vías y tomacorriente) para controlar una bombilla desde dos lugares (NEC – EE. UU.) de la siguiente manera (ambos tomacorrientes siempre encendidos).
Además, puede utilizar una combinación de interruptores dobles de tres vías para controlar una o dos bombillas desde dos ubicaciones, como se muestra en el siguiente diagrama:
Artículos Relacionados:
Conmutación bidireccional para controlar la luz desde dos lugares de la escalera
Como comentamos anteriormente, el uso más común de los interruptores de 2 vías es controlar un punto de luz desde diferentes lugares, como la parte superior y la inferior, es decir, la puerta de entrada inferior y la puerta superior. Este circuito se muestra a continuación:
