Dimensionando el Adecuado Capacidad de un subpanel o terminal principal
Un subpanel o terminal principal (también conocido como panel remoto en NEC) es un panel de servicio más pequeño instalado aguas abajo de la caja de interruptores principal o centro de carga en el hogar. Generalmente, es necesario instalar el subpanel en una sección separada del local, por ejemplo, granero, garaje, taller o cualquier otra parte del edificio para aplicaciones específicas.
Para cablear un subpanel o terminal principal, es muy importante calcular el tamaño adecuado del subpanel para puntos de carga específicos donde la capacidad nominal del subpanel no debe exceder la cantidad máxima de energía utilizada por los aparatos eléctricos y cualquier otro punto de carga conectado al subpanel. por ejemplo, enchufes y receptáculos.

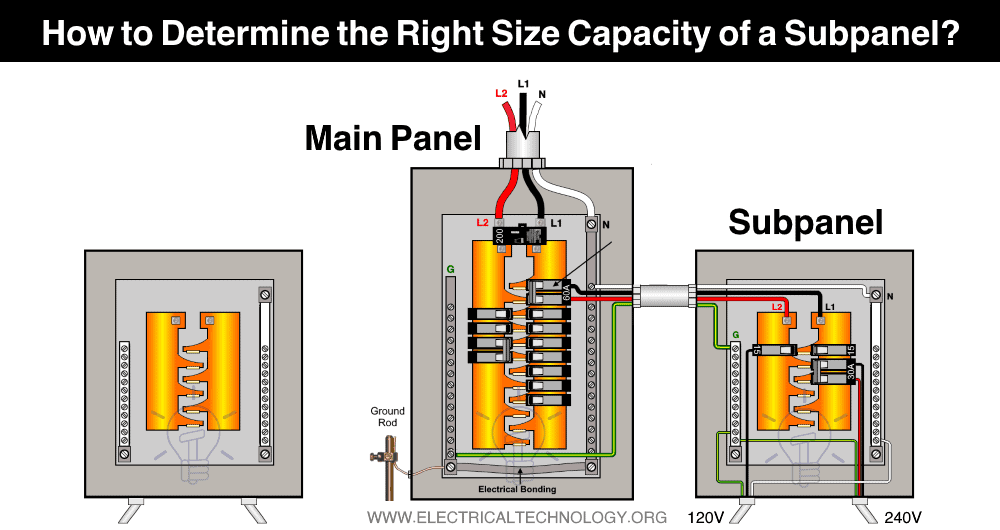

El subpanel está conectado a través de un alimentador al panel principal mediante dos cables calientes (Hot 1 y Hot 2) utilizando un disyuntor de dos polos de 240 V y un cable de tierra. Tenga en cuenta que el neutro en el subpanel solo es necesario cuando hay circuitos de 120 V, tomacorrientes GFCI/AFCI y disyuntores, incluidos circuitos de 240 V. Tenga en cuenta que no se requiere conexión en el subpanel ya que la tierra y el neutro ya están conectados a tierra en el panel de servicio principal.
El propósito del panel principal y del subpanel es el mismo, es decir, ambos controlan y protegen los circuitos cableados contra fallas eléctricas, descargas eléctricas y sobretensiones. Principalmente, el subpanel se utiliza para proporcionar espacios de circuito adicionales y control y seguridad separados para los circuitos.
Artículos Relacionados:
Dimensionar un subpanel
Sigamos el ejemplo básico que se proporciona a continuación para saber cómo encontrar el tamaño adecuado de capacidad del subpanel y espacios de circuito.
Ejemplo:
Supongamos que tenemos que instalar un subpanel para tres circuitos con las siguientes potencias nominales.
- Iluminación general = 120 V, 1500 W
- 1 x tomacorrientes: 120 V x 12 A = 1440 W
- 1 x Calentador eléctrico: 240V x 23,3A = 5600 W
Solución:
Normalmente, la iluminación general y otros pequeños electrodomésticos se conectan a disyuntores unipolares de 15 A o 20 A y 120 V. Mientras que los electrodomésticos grandes, como el aire acondicionado, el calentador de agua, la cocina eléctrica y la secadora de ropa, están conectados a un disyuntor bipolar de 20 A-50 A y 240 V.
Calcular la potencia
Para encontrar la clasificación del subpanel, tenemos que contar la potencia total de los electrodomésticos que deben conectarse al subpanel o a la terminal principal.
1500W + 1440W + 5600W = 8540 vatios
Calcular los amperios
Ahora podemos encontrar fácilmente el amperaje de los electrodomésticos. Dado que los niveles de voltaje son 120 V y 240 V (EE. UU.), tenemos que elegir el nivel de voltaje más alto, es decir, 240 V.
I = P/V
Dónde:
Poniendo los valores:
I = 8540W / 240V
I = 35.6A
Factor de seguridad
Para un funcionamiento adecuado y sin problemas de los disyuntores en alta temperatura, tenemos que multiplicar el factor de seguridad del 125% (1,25) por la capacidad de amperaje total calculada.
1,25×35,5A = 44.48A
Futura expansión
Para estar seguro, se recomienda agregar un 20% de amperaje adicional al valor calculado. De esta manera, podremos agregar más circuitos en el futuro si es necesario.
20% x 44,48A = 53.38A
Según el valor estimado, los siguientes disponibles y El tamaño adecuado del disyuntor del interruptor principal para el subpanel es 60 A..
El tamaño correcto de cable alimentador para el subpanel de 60 A es calibre 6. Si la distancia es superior a 140 pies (42 metros), se debe utilizar un cable de calibre 4 en lugar de un cable de calibre 6.
Artículos Relacionados:
Espacio y circuitos del subpanel
En el ejemplo dado se necesitan un total de 3 disyuntores (1 de un solo polo y 1 de remolque), es decir, estos disyuntores ocuparán un total de 4 espacios. En este caso, se necesita un terminal principal mínimo de 4 espacios y 8 circuitos. Con la carga de expansión futura, se recomienda seleccionar el subpanel de 6 espacios y 12 circuitos para 60 A diseñado para puntos de carga de 8,5 kW.
