¿Cómo operar y controlar un motor trifásico con una fuente de alimentación monofásica mediante VFD?
Los motores trifásicos se utilizan habitualmente en aplicaciones industriales y comerciales debido a su eficiencia y rendimiento. Sin embargo, hay casos en los que un motor trifásico necesita funcionar con una fuente de alimentación monofásica. Esto podría deberse a varias razones, como la disponibilidad de energía, la modernización de sistemas existentes o aplicaciones específicas.
En tales casos, se puede utilizar un variador de frecuencia (VFD) para operar un motor trifásico con un suministro monofásico. En esta guía de cableado, mostraremos cómo hacer funcionar un motor trifásico con suministro monofásico con operación de avance inverso y encendido/apagado usando VFD con la ayuda de los diagramas de circuito de control y cableado proporcionados.
Comprender el desafío
Los motores trifásicos están diseñados para funcionar con tres fases de corriente alterna (CA) que están desfasadas 120 grados entre sí. Este diseño proporciona un funcionamiento más suave y una mayor eficiencia en comparación con los motores monofásicos.
Cuando se hace funcionar un motor trifásico con un suministro monofásico, el motor no arrancará ni funcionará según lo previsto debido a la ausencia de la diferencia de fase requerida. Aquí es cuando necesitamos un VFD para operar un motor trifásico con una fuente de alimentación monofásica.
El papel de los variadores de frecuencia (VFD)
Un variador de frecuencia (VFD) es un dispositivo electrónico que puede controlar la velocidad y el par de un motor de CA ajustando la frecuencia y el voltaje de la energía suministrada. Los VFD se utilizan comúnmente en aplicaciones industriales para ahorrar energía, optimizar el control del motor y permitir el funcionamiento de motores con diferentes fuentes de alimentación.
En esta configuración, usaremos un VFD que es capaz de convertir el suministro monofásico en un suministro trifásico para operar una carga trifásica en un suministro de energía monofásico.
Componentes necesarios
- Motor Trifásico
- Interruptor magnetotérmico 2P
- Unidad de frecuencia variable (VFD)
- Suministro Monofásico
- Interruptor selector para operación manual ON/OFF y REV/FWD
- Alambres y cables
- Controlador lógico programable (PLC) para controlar el funcionamiento del VFD (opcional)
- Resistencia de frenado para control de velocidad del motor (opcional)

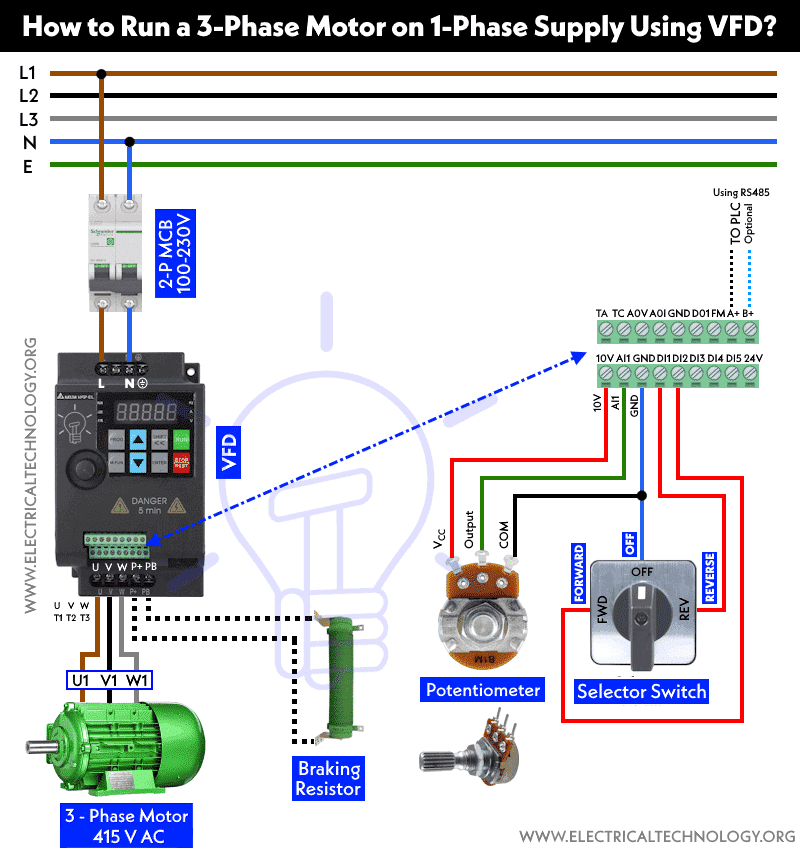

Cableado y control de carga trifásica en suministro monofásico
Cableado de energía:
Elija un VFD que sea compatible tanto con el motor trifásico como con la fuente de alimentación monofásica. El VFD debe ser capaz de convertir la entrada monofásica en una salida trifásica con los ajustes necesarios de frecuencia y voltaje. Para cablear el circuito de alimentación:
- Conecte la fuente de alimentación monofásica de 100-230 VCA desde el MCB 2-P al VFD mediante dos cables, a saber, terminales “L” (línea o fase), “N” (neutro) y tierra/tierra.
- Ahora conecte los terminales del motor trifásico (U1, V1 y W1) a los terminales de salida U, V y W del VFD. Asegúrese de que las fases correctas coincidan y estén en secuencia. Si no está seguro, siga las pautas del fabricante para conocer el tamaño y las conexiones de los cables adecuados.
Cableado de control:
Conecte dispositivos de control externos (como interruptores ON/OFF y REV/FWD, indicadores, PLC, etc.) a las entradas digitales de control del VFD. Para este control básico de marcha atrás/avance y velocidad de un motor trifásico usando suministro monofásico, siga los siguientes pasos:
- Conecte DI1 al terminal inverso del selector.
- Conecte DI2 al terminal de avance en el interruptor selector.
- Conecte GND del VFD al terminal OFF (común) del interruptor selector y al terminal común (GND) del potenciómetro.
- Conecte el AI1 al terminal de salida y 10 V al VCC terminal del potenciómetro respectivamente.
- Además, puede conectar A+ y B+ al PLC externo mediante el conector RJ45 (opcional).
- Opcionalmente, puede conectar una resistencia de corte al terminal P+ y PB del VFD.
Haga clic en la imagen para ampliar
Pasos para hacer funcionar un motor trifásico con suministro monofásico utilizando un VFD
Acceda al panel de control o a la interfaz de software del VFD y configure los ajustes para operar un motor trifásico con un suministro monofásico. Por lo general, esto implica especificar los parámetros del motor, los detalles de la potencia de entrada y la frecuencia de operación deseada.
Después de verificar todas las conexiones y configuraciones, arranque el motor utilizando el panel de control o la interfaz del VFD. El VFD convertirá la potencia de entrada monofásica en una potencia de salida trifásica simulada con frecuencia y voltaje ajustables.
Supervise el rendimiento del motor y ajuste los parámetros del VFD según sea necesario para lograr la velocidad, el par y la eficiencia deseados. Es posible que sea necesario realizar ajustes para optimizar el funcionamiento del motor con el suministro monofásico.
El interruptor selector se puede utilizar en ON. APAGADO, funcionamiento hacia adelante y hacia atrás del motor. Se pueden utilizar dispositivos externos y opcionales, como resistencias de frenado y PLC, para controlar la velocidad y el funcionamiento de frecuencia variable, etc.
