¿Cómo anular el termostato del aire acondicionado mediante temporizadores digitales y programables?
Para reducir el funcionamiento excesivo del aire acondicionado durante las horas pico de electricidad, podemos utilizar temporizadores digitales y programables con termostatos para regular el tiempo de funcionamiento del aire acondicionado durante los períodos de altos precios de la electricidad. En la siguiente publicación, mostraremos cómo reducir el tiempo de ejecución de un aire acondicionado usando un temporizador digital, un relé LY2 y un DH48S para circuitos de 120 V y 240 V CA.
Mientras lo hace, no será posible programarlo para limitar la cantidad de minutos de ejecución por hora. Esto significa que solo bajará/aumentará la temperatura y reducirá el número de horas durante los precios pico.
El siguiente circuito de cableado realiza el trabajo sin comprometer ni modificar el equipo, los motores de CA, etc.
Como cualquier tiempo programable funcionará para el escenario mencionado anteriormente, hemos utilizado el temporizador de carril Din porque están disponibles en 12 a 24 V y en 120 V a 240 V CA.
Cualquier temporizador programable funcionaría para el escenario mencionado anteriormente, pero elegimos usar un temporizador de carril Din porque están disponibles en opciones de 12 a 24 V y de 120 V a 240 V CA.
Hemos utilizado temporizadores gemelos digitales y programables clasificados para 120 V y 240 V en nuestros diagramas de cableado. Se pueden configurar de forma independiente para que funcionen entre 0,01 segundos y 99,99 horas para ciclos repetidos e interminables de operaciones de encendido y apagado.
Artículos Relacionados:
Controlando el circuito a través de 120 VCA
En el siguiente diagrama de cableado, el temporizador de carril Din se programa y controla mediante un disyuntor independiente mediante un suministro de 120 V CA para que esté encendido durante las horas pico. El funcionamiento posterior del circuito es cuando:
1. el temporizador de carril DIN ST01 (o THC15A) está encendido
2. Enciende el relé LY2.
3. El temporizador doble DH48S-S se ENCIENDE
Ahora, cuando el temporizador del riel DIN esté APAGADO, apagará tanto el relé como el temporizador doble.
Haga clic en la imagen para ampliar
Como se muestra en la figura, uno de los cables del termostato de 24 V está conectado al terminal común (5) del relé. En este caso
Cuando el temporizador está apagado, obviamente, el relé estará apagado, por lo que el circuito opera en condiciones normales a través del termostato de 24 V para controlar el contactor de CA.
Cuando el temporizador está encendido, activa el relé. En consecuencia, el termostato de 24 V se desconecta del contactor y es redirigido al temporizador doble.
Funcionamiento del circuito
Por ejemplo, si configura la operación de ENCENDIDO durante 45 minutos y la operación de APAGADO durante 15 minutos, el aire acondicionado funcionará durante 45 minutos en modo normal, durante los cuales el temporizador doble dirige los 24 V al contactor de CA. Esta configuración permite que el temporizador doble limite el funcionamiento del aire acondicionado a 45 minutos en lugar de 1 hora.
Después de los 45 minutos de funcionamiento, el aire acondicionado se apagará durante los siguientes 15 minutos hasta que el temporizador doble se reinicie y vuelva al estado inicial. Esto significa que los ciclos son infinitos, es decir, el aire acondicionado estará encendido durante 45 minutos y apagado durante 15 minutos hasta que se apague el temporizador.
Puede ajustar la configuración del temporizador para satisfacer sus necesidades para ahorrar aún más energía, por ejemplo, configurar el período de APAGADO durante 20 minutos, 25 minutos, etc., especialmente en las horas pico de electricidad para ahorrar consumo de energía y reducir la factura de electricidad.
Como un resumen:
- Cuando el temporizador se enciende → el relé se enciende → los terminales NO están encendidos y los terminales NC están apagados → los 24 V se enrutan a través del temporizador doble → el temporizador doble se enciende.
- Cuando el temporizador se apaga → el relé se apaga → los terminales NO están apagados y los terminales NC están encendidos → se dirigen 24 V al contactor → el temporizador doble se apaga.
Artículos Relacionados:
Control del circuito a través de 240 V CA
El circuito de cableado y su propósito son los mismos que los anteriores, excepto que el circuito de control está conectado a una fuente de alimentación de 240 V en lugar de 120 V CA. Para hacer esto, use un fusible de 10 a 15 amperios para proteger el circuito del temporizador y del relé del circuito del contactor de 40 a 60 A.
- Utilice los terminales del contactor para cables más pequeños.
- Evite el uso de cables de diferentes calibres debajo de una placa roscada en el contactor.
- Para reducir el riesgo de chispas, utilice cables macizos en lugar de cables trenzados.
- Instale un fusible en línea en el circuito de control para protegerlo del alto amperaje.
Haga clic en la imagen para ampliar

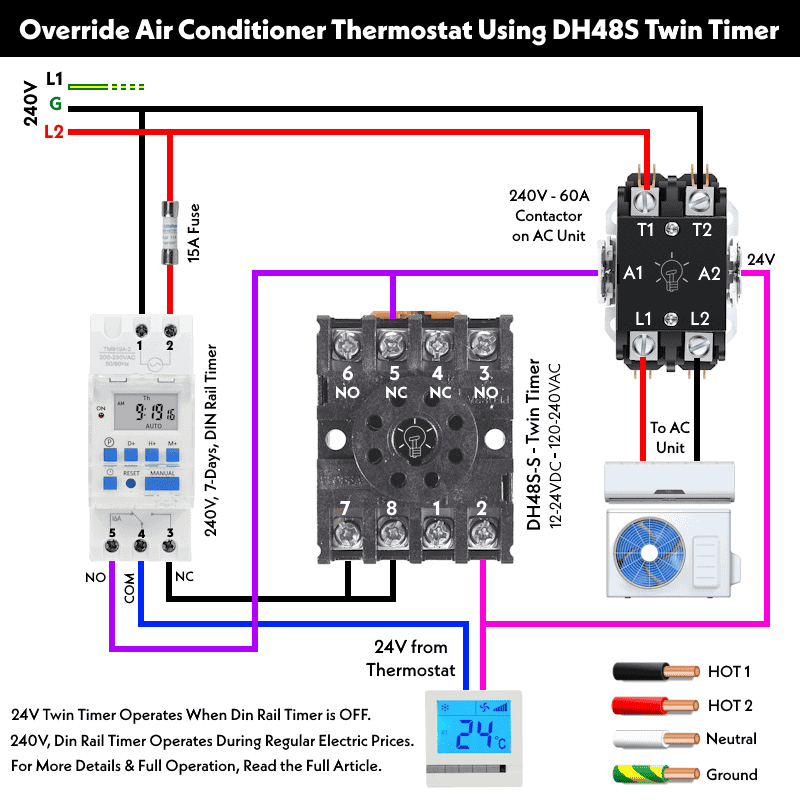

Control del circuito mediante el temporizador doble DH48S-S
Potencialmente, puede reducir el tiempo de funcionamiento del compresor de CA utilizando el temporizador doble DH48S-S sin la necesidad de un relé LY2 adicional.
Dado que el temporizador doble tiene una bobina de 24 VCA, se puede conectar directamente a los cables del termostato de 24 V.
Simplemente conecte todo el circuito como se muestra en el diagrama de circuito modificado a continuación. Ahora, configure el circuito de ejemplo con la configuración del temporizador de la siguiente manera:
- Para el ‘Tiempo de inactividad no permitido’, configure el Tiempo-1 (T1) en 10 minutos.
- Para «Permitido pero limitado a X minutos», configure el Tiempo-2 (T2) en 20 minutos.
Haga clic en la imagen para ampliar
¿Cómo funciona el circuito?
Cuando el proceso de enfriamiento es iniciado por el termostato de 24 V, activa tanto el temporizador como el temporizador de relé, lo que permite que el aire acondicionado funcione durante 20 minutos.
Si el termostato no inicia el proceso de enfriamiento antes de los 20 minutos, el temporizador doble se apagará. Cuando el proceso se inicia nuevamente, comienza en T2 (Permitido pero limitado) y permite que el circuito funcione durante 20 minutos. ¡Eso es genial!
También puede modificar el circuito agregando un temporizador adicional que se puede configurar para omitir el temporizador doble durante las horas pico, por ejemplo, de 4 a 10 p.m.
El circuito anterior garantiza que el aire acondicionado se encienda durante los precios regulares y se apague durante los precios pico.
El fusible en línea de 10 amperios está conectado para proteger el circuito del temporizador del circuito del contactor de 40 a 60 amperios. Si el fusible se funde, el temporizador doble permanecerá APAGADO hasta que se reemplace el fusible por uno nuevo.
Como un resumen:
- El temporizador de carril DIN de 240 V funciona durante los precios regulares de electricidad.
- Cuando el temporizador del riel DIN está encendido, el aire acondicionado funciona normalmente.
- El temporizador de carril DIN se apaga automáticamente durante los picos de precios de electricidad.
- Cuando el temporizador del carril DIN está APAGADO, el circuito se redirige a través del temporizador doble.
- El temporizador doble de 24 V funciona cuando el temporizador del carril DIN está APAGADO.
Funcionamiento cuando el temporizador de carril Din está apagado:
- El temporizador gemelo está configurado para X e Y minutos.
- El aire acondicionado funciona para enfriar → El temporizador doble se enciende.
- El aire acondicionado está encendido durante X minutos.
- Cuando expira el tiempo X, → el temporizador doble se apaga.
- El aire acondicionado está apagado durante Y minutos.
- Después de Y minutos, el temporizador doble se ENCIENDE.
- El aire acondicionado vuelve a estar encendido durante X minutos.
- Estos ciclos se repiten sin cesar hasta que todo el circuito se apaga.
