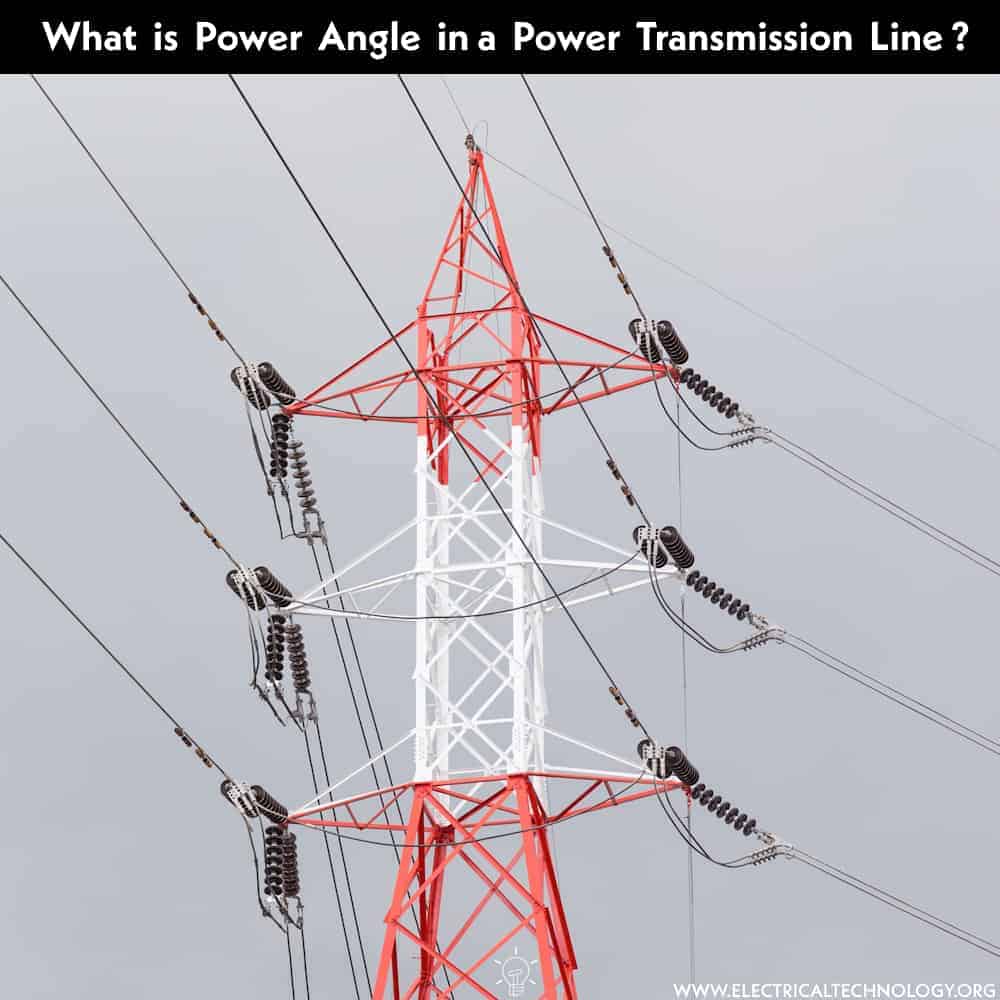

¿Qué es el ángulo de potencia en las líneas de transmisión y cómo se calcula?
El ángulo de potencia (indicado por δ) es la diferencia del ángulo de fase entre dos niveles de voltaje en una línea de transmisión de energía. En otras palabras, es la diferencia de ángulo entre el fasor de voltaje en el extremo de envío y el voltaje del extremo de recepción o el voltaje en dos puntos, es decir, buses). En palabras muy simples, es la diferencia de ángulo de fase entre las formas de onda de voltaje y corriente en una línea de transmisión de energía.
El ángulo de potencia (también conocido como ángulo de torsión o ángulo de carga) es un parámetro importante que define la cantidad de potencia transmitida entre dos puntos, así como la estabilidad del sistema de potencia general.
Un ángulo de potencia mayor indica que el sistema está más cerca de su límite de estabilidad y puede transmitir más potencia. Si el ángulo de potencia excede los 90 grados, el sistema puede perder el sincronismo y provocar un apagón. Por lo tanto, mantener el ángulo de potencia dentro de límites seguros es crucial para el funcionamiento estable de los sistemas de energía.
Durante el funcionamiento normal, el ángulo de potencia se mantiene dentro de un rango determinado. Si el ángulo de potencia excede los límites aceptables, puede provocar inestabilidad y un posible colapso del sistema. Los operadores del sistema monitorean y controlan de cerca el ángulo de energía para mantener una red eléctrica estable y confiable.
¿Cómo calcular el ángulo de potencia en líneas de transmisión?
El ángulo de potencia se puede calcular mediante la siguiente fórmula:
dónde:
- δ = el ángulo de potencia,
- P = la potencia real que fluye a través de la línea de transmisión,
- Vs = la magnitud del voltaje del extremo emisor,
- Vr = la magnitud del voltaje del extremo receptor.
Ejemplo:
Encuentre el ángulo de potencia en un sistema de línea de transmisión de energía de 100 MW donde el voltaje del extremo de envío y el voltaje del extremo de recepción son 230 kV y 220 kV respectivamente.
Solución:
Poder real (P) = 100MW
Tensión del extremo emisor (Vs) = 230 kV
Tensión del extremo receptor (Vr) = 220 kV
Usando la fórmula:
δ = arcocos (100 MW ÷ 50,600 VM) ≈ 0.001976
Ahora, toma el arcocoseno (coseno inverso) de este valor:
δ ≈ porque-1 (0,001976)
δ ≈ 89,66°
