Estándar mínimo de hundimiento de distancia al suelo

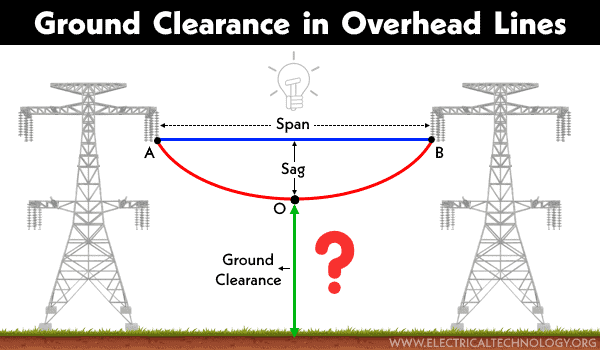

Por razones de seguridad, siempre se mantiene una distancia adecuada entre el conductor aéreo y el suelo, dependiendo de la tensión de transmisión o distribución. La distancia entre el suelo y el conductor cargado (línea eléctrica aérea) se conoce como distancia entre el conductor y el suelo o simplemente distancia al suelo.
Las distancias mínimas especificadas para la distancia al suelo debido a hundimientos en las líneas eléctricas de transmisión y distribución en cualquier país se denominan normas de distancia al suelo. Estos estándares dependen de factores como el material del conductor, la construcción de las líneas, el espaciamiento de las líneas, la posición del suelo, las estructuras de soporte (p. ej., postes, torres y aisladores) y, especialmente, los efectos de la intemperie.
Como regla general, el La distancia mínima al suelo para líneas aéreas de 33 kV es de 6,1 metros (20 pies). En los casos en que el voltaje supere los 33 kV, se considera estándar un espacio libre adicional de 0,30448 metros (un pie) por cada 33 kV.
¿Cómo calcular la distancia al suelo?
A pesar de la regla general, puede utilizar las siguientes tablas para calcular la distancia al suelo de líneas eléctricas aéreas en diferentes casos.
Ejemplo 1:
¿Cuál es la distancia al suelo adecuada para una línea aérea de 132 kV?
Solución: En el caso de la línea de 132 kV la distancia mínima al suelo es la siguiente:
132 kV = 33 kV + 3 x 33 kV
Distancia al suelo = 6,1 + 3 × 0,3048 = 6,1 + 0,91
GC = 7 metros (≈ 23 pies)
Ejemplo 2:
Encuentre la distancia al suelo adecuada para líneas eléctricas de 220 kV.
Solución: Utilizando las tablas, la distancia al suelo para la línea de transmisión aérea de 220 kV será la siguiente.
220 kilovoltios = 33 kilovoltios + 187
220 kV = 33 + 33 × 5,67
Distancia al suelo = 6,1 + (0,3048) × 5,67
GC = 7,8 metros ((≈ 25,6 pies)
Tablas de distancia al suelo
Las siguientes tablas ilustran la distancia al suelo para líneas aéreas en varios escenarios.
tabla 1 – Distancia máxima sobre el suelo del conductor más bajo de una línea aérea
| Claridad del piso | ||||
| S.No. | Voltaje | Cuando se erige al otro lado de una calle | Cuando se erige a lo largo de una calle | Cuando se erige en otro lugar que no sea al otro lado o a lo largo de cualquier calle |
| 1 | Líneas de Baja y Media Tensión | 5,8 m (19 pies) | 5,5 m (18 pies) | 4,6 m (15 pies) – (Para conductor desnudo) |
| 2 | Líneas de Alta Tensión hasta 11 kV | 6,1 m (20 pies) | 5,8 m (19 pies) | 4 m (13 pies) – (Para conductor aislado) |
| 3 | Líneas de Alta Tensión hasta 11 kV | ….. | ….. | 5,2 m (17 pies) |
| 4 | Líneas de Alta Tensión hasta 33 kV | ….. | ….. | 6,1 m (20 pies) |
Tabla 2 – Espacio libre mínimo entre conductores y cables de trole cuando una línea aérea cruza una ruta de tranvía o trolebús.
| S.No. | Voltaje | Autorización |
| 1 | Líneas de Baja y Media Tensión | (a) 1,22 m (4 pies) para conductor desnudo (b) 0,61 m (2 pies) para conductor aislado |
| 2 | Líneas de Alta Tensión hasta 11 kV | 1,83 m (6 pies) |
| 3 | Líneas de Alta Tensión superiores a 11 kV | 2,44 m (8 pies) |
| 4 | Líneas de muy alto voltaje | 3,05 m (10 pies) |
Tabla 3 – Distancia mínima desde el punto accesible en edificación de las Líneas de Baja Mesa y Media Tensión y Líneas de Servicio, cuando la Línea pase por encima o adyacente al edificio.
| Tipo de techo | Voltaje | Autorización |
| Tejado plano | 2,44 m (8 pies) – Desde el punto más alto | 1,22 m (4 pies) |
| Techo inclinado | 2,44 m (8 pies) – Inmediatamente debajo de las líneas | 1,22 m (4 pies) |
Tabla 4 – Distancia mínima desde cualquier punto accesible en la construcción de Líneas de Alta y Muy Alta Tensión, cuando la Línea pasa por encima o adyacente al edificio.
| S.No. | Voltaje | Espacio libre vertical por encima del punto más alto en función del hundimiento máximo | Espacio libre horizontal sobre la base de la deflexión máxima debida a la presión del viento |
| 1 | Líneas de Alta Tensión hasta 11 kV | 3,66 m (12 pies) | 1,22 m (4 pies) |
| 2 | Líneas de Alta Tensión superiores a 11 kV y hasta 33 kV | ….. | 1,83 m (6 pies) |
| 3 | Líneas de muy alto voltaje | 3,66 m (12 pies) + 0,305 m (1 pie) por cada 33 kV adicionales o parte de ellos. | 1,83 m (6 pies) + 0,305 m (1 pie) por cada 33 kV adicionales o parte de ellos. |
