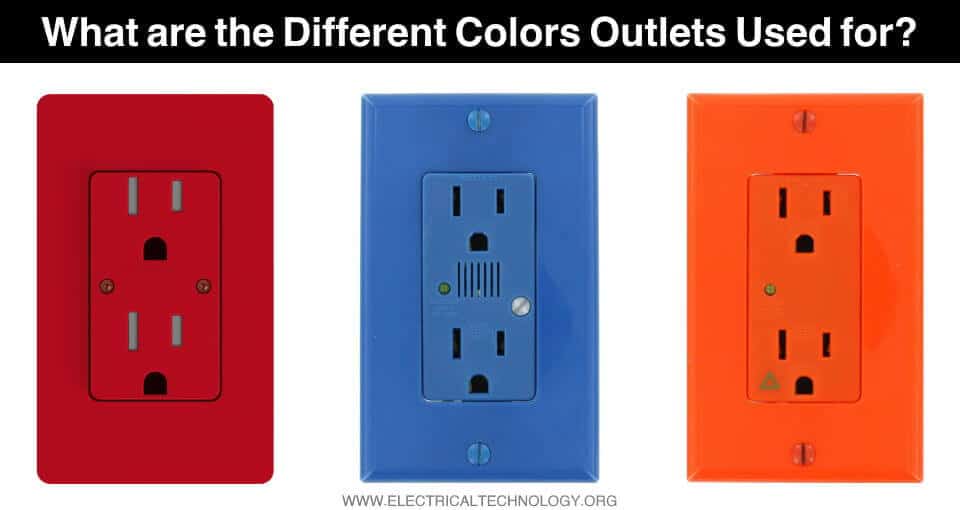

¿Por qué se utilizan receptáculos de colores ROJO, azul y naranja en hospitales y aplicaciones comerciales?
Tanto en el comercio como en los hospitales, es posible que haya notado receptáculos eléctricos de diferentes colores, como rojo, naranja y azul, etc. Si tiene curiosidad por conocer las aplicaciones de los tomacorrientes de diferentes colores, a continuación se detallan las razones por las que se instalan diferentes colores en los tomacorrientes eléctricos. hospitales, aplicaciones industriales y comerciales y cine en casa, salas de grabación, centros multimedia y aplicaciones militares sensibles.
Salida de color rojo
La salida de color rojo. (también conocido como receptáculo o tomacorriente) son grado hospitalario (también conocidos como receptáculos de grado médico) que significa que los tomacorrientes están conectados a la energía de respaldo de emergencia. El personal paramédico, por ejemplo, médicos y enfermeras, puede identificar fácilmente la salida de color rojo brillante, donde necesitan conectar rápidamente el equipo que salva vidas en caso de emergencia.
La energía de respaldo puede provenir de baterías (almacenamiento de energía) o de generadores (generación de energía). El tomacorriente de color rojo de grado hospitalario (puede tener un indicador LED o un punto verde) está conectado a la red eléctrica así como a la energía de respaldo. Se utiliza un sistema UPS en línea (de onda sinusoidal pura para operar equipos médicos críticos y sensibles) en caso de almacenamiento de batería, mientras que se usan generadores manuales o automáticos como energía de respaldo en caso de desastre o corte de energía de los distribuidores de energía locales.
Salida de color naranja
El salida color naranja es un receptáculo de tierra aislado. Hay un típico triangulo de color verde impreso en él mientras el indicador LED verde o punto lo especifica como un establecimiento de grado hospitalario.
Tierra aislada significa que el tomacorriente está conectado a un cable de tierra separado que aísla el tomacorriente del cable neutro común conectado a otros tomacorrientes comunes. De esta manera, el receptáculo aislado proporciona energía que fluye desde el punto directo a tierra.
La razón principal para un tomacorriente aislado de color naranja a tierra es evitar el «ruido» no deseado y el zumbido al operar diferentes tipos de equipos.
La fluctuación de las ondas electromagnéticas en las señales eléctricas genera «ruido» que perturbará el audio, el vídeo y los equipos y dispositivos militares, industriales y médicos especialmente sensibles que deben operarse con coherencia y precisión. Es por eso que un hospital necesita utilizar tomas de tierra aisladas de color naranja para eliminar la interferencia de ruido en los equipos de diagnóstico y salvamento.
Además, los receptáculos aislados de color naranja a tierra también se utilizan en teatros comerciales, salas de prensa, centros de grabación y estudios para obtener audio/video claro sin interferencias por ruido eléctrico.
Salida de color azul
El salidas de color azul se utilizan para Supresión de sobretensiones y protección contra picos de voltaje transitorios. Hay una alarma audible incorporada y un indicador LED en el receptáculo dúplex típico de color azul de grado hospitalario, como Leviton 8280-IGB de color azul y NEMA 5-15R y 5-20R para 120 V, 15 A y 120/240 V, 20 A (tierra aislada). , 2 polos, 3 hilos).
En la salida azul hay una alarma incorporada con melodía audible en caso de pérdida de protección. La bombilla LED está continuamente ENCENDIDA cuando la protección está activa. El indicador LED está APAGADO si el circuito de protección se desactiva debido a transitorios excesivos y picos de voltaje.
La salida de color azul brillante se utiliza en talleres, hospitales, salas de servidores informáticos y lugares sensibles donde se necesita una atención ocular activa para avisar en caso de un receptáculo especial de color azul. Los tomacorrientes de color azul son tomacorrientes con conexión a tierra automática con indicación de alarma en caso de pérdida de protección a tierra y se utilizan en las siguientes aplicaciones.
- Tomacorrientes de grado hospitalario en salas de emergencia en edificios de atención médica y aplicaciones hospitalarias, industriales y comerciales.
- Tierra aislada, es decir, tierra separada para este tomacorriente que reduce el ruido eléctrico para un funcionamiento fluido de los equipos electrónicos modernos.
- Proporciona protección contra sobretensiones para equipos y dispositivos eléctricos y electrónicos en aplicaciones industriales, comerciales y residenciales.
- Proporciona protección contra sobretensiones de tres niveles, por ejemplo, fase a neutro (PN), fase a tierra (PG) y neutro a tierra (NG).
- Filtra la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI)
Artículos Relacionados:
Bueno saber: Los tomacorrientes de color rojo, azul y naranja son iguales que otros tomacorrientes comunes y se pueden usar para fines de cableado eléctrico general cuando cumplan con los requisitos de cableado. Además, las salidas especiales están exentas de protección GFCI y AFCI debido a operaciones de disparo no deseado.
Notas:
- NEC “517.2” no requiere la instalación de tomacorrientes de grado hospitalario en salas de examen para cableado eléctrico en instalaciones de atención médica y edificios médicos.
- Se requiere que NEC “517.18(B)” y “517.19(B)(2)” conecten receptáculos de grado médico en ubicaciones de camas de pacientes y áreas de cuidados críticos.
- NEC “110.3(B)” muestra el uso de un tomacorriente de grado hospitalario para operar un equipo especial si la marca del fabricante lo menciona para una conexión a tierra adecuada en caso de aplicaciones especiales.
- NEC “517.13(A) y (B)” sugiere el uso de cable MC (revestido de metal) para receptáculos de grado médico en las habitaciones de los pacientes.
