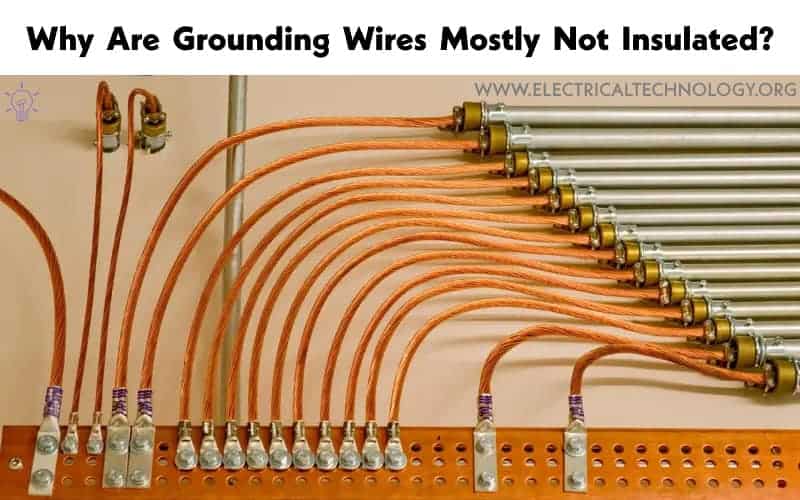

¿Por qué se utiliza principalmente un conductor desnudo sólido para la conexión a tierra en lugar de un cable aislado?
Un cable de tierra, también conocido como cable de tierra o conductor de tierra, como su nombre lo indica, es un cable eléctrico conectado desde el transformador y el panel principal (o tablero de distribución) a la varilla o placa de tierra a través de un cable de tierra enterrado en el suelo. o la Tierra. Está conectado a todas las partes metálicas que puedan entrar en contacto con el cuerpo humano para evitar descargas eléctricas en caso de que el cable caliente (fase o línea) toque accidentalmente la máquina o dispositivo eléctrico.
Se utiliza un cable de tierra en el sistema de puesta a tierra para proporcionar un camino seguro para que las corrientes eléctricas fluyan hacia la tierra. Como medida de seguridad, se utiliza para evitar descargas eléctricas e incendios en caso de que fluyan corrientes de falla en el circuito, como un cortocircuito o una corriente de fuga.
Según el Código Eléctrico Nacional (NEC), se debe utilizar un conductor de cobre desnudo como conductor de conexión a tierra. Si bien no siempre es así, puede utilizar códigos de colores comúnmente utilizados, como verde o verde con una franja amarilla, para cables de conexión a tierra aislados cuando se utilizan en lugar de un conductor de cobre sólido desnudo para fines de conexión a tierra. El código de color utilizado para el cable de tierra en la Comisión Electrotécnica Internacional (IEC) es azul claro (anteriormente negro antes de 2004 en el Reino Unido).
Bueno saber: Un conductor de conexión a tierra se conoce como cable de tierra (G) en NEC y tierra protectora (PE) en IEC.
¿Por qué utilizar un cable de conexión a tierra desnudo en lugar de un cable aislado?
La razón más válida para utilizar un conductor desnudo sólido como cable de tierra es la rentabilidad. Si bien la diferencia de precio puede ser insignificante para cables desnudos y aislados a pequeña escala (sin tener en cuenta la pequeña diferencia de precio), proporciona importantes ahorros de costos cuando se utiliza en aplicaciones industriales pesadas y aún más para fabricantes a gran escala.
En ocasiones, los cables de conexión a tierra no están aislados por varias razones:
- Costo: Los conductores de puesta a tierra suelen estar desnudos para ahorrar costes. Agregar aislamiento a los cables de conexión a tierra aumentaría el costo de los materiales y la instalación sin proporcionar ningún beneficio significativo para su función prevista.
- Capacidad de corriente de fuga: El uso de un conductor desnudo para la puesta a tierra subterránea tiene como objetivo maximizar la capacidad de «corriente de fuga» y maximizar la esfera de influencia del sistema de puesta a tierra.
- Métodos alternativos de conexión a tierra: En algunos métodos de cableado, no hay cables de tierra porque la armadura metálica del cable o el propio conducto sirven como tierra. Tenga en cuenta que algunos sistemas de cableado necesitan un cable de tierra aislado o desnudo en un conducto metálico.
- Disipación de calor: En caso de falla o sobrecarga, los cables de tierra pueden transportar corrientes altas durante un período de tiempo muy corto. La falta de aislamiento permite una disipación eficiente del calor, lo que reduce el riesgo de que el cable se sobrecaliente o se derrita. El aislamiento podría atrapar el calor y aumentar el riesgo de incendio o daños al cable.
- Fácil identificación: Los cables de conexión a tierra suelen estar codificados por colores o identificados por su falta de aislamiento, lo que los hace fácilmente distinguibles de otros conductores en un sistema eléctrico. Esto es importante por motivos de seguridad y mantenimiento, ya que ayuda a los electricistas y al personal de mantenimiento a identificar y trabajar rápidamente con estos cables.
Es importante tener en cuenta que hay situaciones en las que los conductores de tierra pueden estar encerrados en conductos o materiales aislantes para protegerlos de daños físicos, pero en la mayoría de los casos, el cable de tierra en sí se deja sin aislamiento por las razones mencionadas anteriormente. Por ejemplo, un cable revestido de metal donde se utilizan conductores de conexión a tierra aislados y desnudos según los requisitos del sistema.
