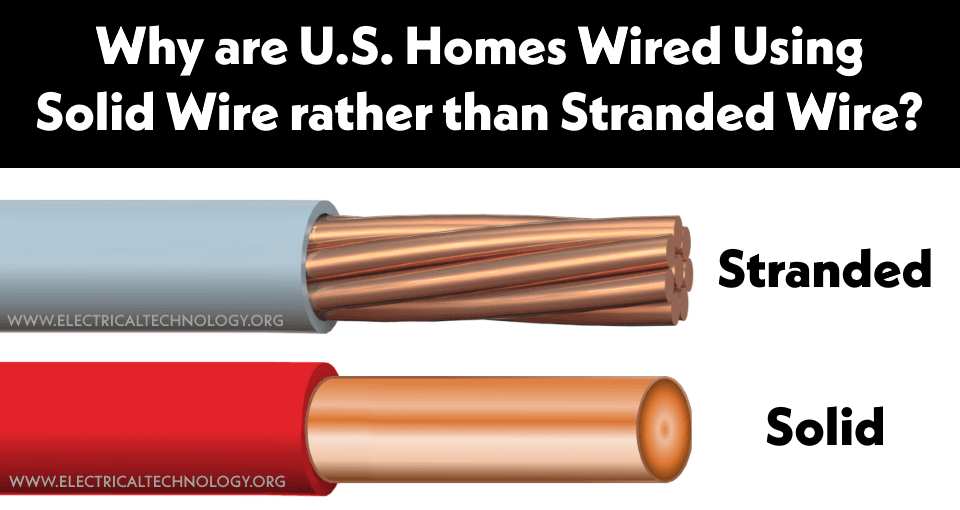

¿Por qué los electricistas en los EE. UU. optan por no utilizar cables sólidos en lugar de cables trenzados cuando realizan el cableado doméstico?
En la mayoría de los países de la UE, el Reino Unido, América del Sur, África y Asia, los electricistas y propietarios de viviendas utilizan cables trenzados para el cableado doméstico en lugar de cables sólidos debido a su flexibilidad de larga duración, incluido su fácil enrutamiento y flexión. Pero el caso es diferente en América del Norte, especialmente en los Estados Unidos de América (EE. UU.), ya que el cable sólido es muy común para el cableado doméstico, como circuitos de 15 A y 20 A para voltaje de suministro de 120 V y 240 V. Ahora, de nuevo a la pregunta… ¿Por qué? porque el cable sólido que tiene el mismo tamaño que un cable trenzado transporta más potencia a 60 Hz de frecuencia. Veamos las otras razones además de las siguientes:
Artículos Relacionados:
¿Por qué se utiliza cable sólido en los EE. UU. para el cableado doméstico mientras que en el resto del mundo se utiliza cable trenzado?
Como todos sabemos, una de las principales ventajas del cable trenzado sobre el cable sólido es su flexibilidad, pero los propietarios y electricistas utilizan el cable sólido en aplicaciones domésticas para circuitos monofásicos por las siguientes razones.
- El alambre macizo es más barato en comparación con el alambre trenzado debido a su complejo proceso de producción.
- El cable macizo transmite más potencia que el cable trenzado si el diámetro de ambos cables es el mismo. En otras palabras, para el mismo tamaño, la ampacidad o capacidad de carga de corriente del cable sólido es mayor que la del cable trenzado.
- Para el mismo tamaño de calibre de cable (por ejemplo, 6 o 10 AWG), el área de la sección transversal del cable trenzado es mayor que la del cable sólido (debido al espacio de aire entre los hilos) y marca una diferencia notable en caso de múltiples cables en la caja eléctrica o cualquier otra área específica.
- Como se mencionó anteriormente, la gran ventaja de los cables trenzados es su flexibilidad y se pueden tender/enrutar y doblar muy suavemente, pero en el caso de cables sólidos, los cablean y colocan permanentemente detrás de las paredes, techos y pisos. De esta manera, no habrá diferencia si se utiliza cable sólido en lugar de cable trenzado para el cableado doméstico.
- Las terminaciones y conexiones de disyuntores, interruptores, tomacorrientes, etc. son perfectas en el caso de cables sólidos, mientras que puede haber complejidad al conectar los cables trenzados, ya que puede haber hilos individuales fuera de los terminales de tornillo y conexiones sueltas cuando se pliegan los cables hacia adentro. fuera de la caja.
- En el caso de alambre macizo, es fácil de empalmar con una tuerca para alambre. Además, el cable sólido no se dañará ni se desgastará si lo retira con fuerza para verificar la conexión. Y sí, la vida se vuelve más fácil cuando se deshace la conexión de la tuerca para cables para cables sólidos, mientras que en el caso de cables trenzados, los hilos del conductor pueden romperse al deshacer una unión o abrir una tuerca para cables.
- El efecto de revestimiento en cables sólidos puede despreciarse en el caso de cableado doméstico porque la profundidad de revestimiento es de 8,5 mm (1/3″) en el caso de cobre para 60 Hz de frecuencia de suministro. De esta manera, no influirá si el diámetro del cable es superior a 17 mm (2/3 ″). En resumen, puede usar un cable trenzado de hasta 6 mm (10 AWG) para lograr suficiente flexibilidad si es necesario; aparte del cable sólido, es perfecto.
- Es menos probable que el alambre sólido se vea afectado por la corrosión y la vibración debido a que tiene menos superficie en comparación con el alambre trenzado, especialmente cuando se usa para aplicaciones en exteriores.
Todas estas son las razones específicas por las que los electricistas en los EE. UU. utilizan un cable sólido para los circuitos básicos del cableado doméstico en lugar de un cable trenzado. Si usted (Maestro Electricista) sabe algo distinto al motivo anterior, compártalo con nosotros en el siguiente cuadro de comentarios.
