Anteriormente habíamos construido el Circuito automático de luz solar. y lo había estado usando durante muchos meses. Tiene una eficiencia aceptable para la iluminación diaria. Pero este circuito tiene dos problemas: un nivel de luz tenue y baterías difíciles de encontrar y bastante caras.

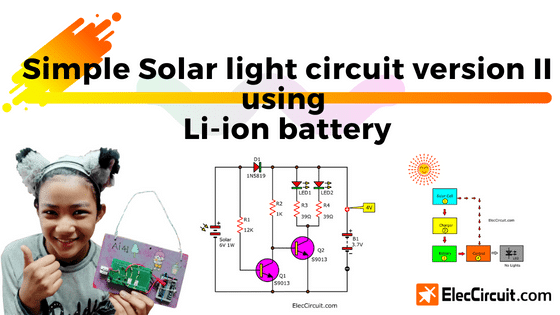

Pero ahora mi hija ha construido este circuito de luz solar simple versión II. Tiene un mejor rendimiento que el primero.
- Se volvió mucho más brillante porque usó dos LED SMD blancos.
- Utilice en su lugar una batería de iones de litio de 3,7 V, que se utiliza mucho. Es más fácil de encontrar que la batería Ni-MH de 1,2 V.
- Y el circuito también es más sencillo.
Y, por supuesto, también utilizamos componentes reciclados. Ahorrándonos así dinero y ayudándonos a aprender más sobre su uso.
Cómo funciona
Ahora veamos el diagrama de bloques de este circuito. Nos ayudará a visualizar el circuito que necesitaríamos.
Primero, digamos que es de día.
Una corriente eléctrica de la célula solar carga la batería y algo de corriente también llega al control, apagando los LED.
Circuito simple de cargador de batería solar de iones de litio
Este es el circuito de batería solar de iones de litio más simple y consta de solo tres componentes:
- Batería de iones de litio de 3,7 V gratuita
Hoy en día, preferimos utilizar baterías de iones de litio a otros tipos de baterías porque tienen mayor eficiencia. Suministra un voltaje de alrededor de 3,7 V (hasta 4,2 V). Al igual que una batería de plomo-ácido, no es necesario que se agote antes de recargarla; además mantiene la potencia durante mucho tiempo, entre otras ventajas. Del cual aprenderemos más más adelante.
Este tipo de batería suele encontrarse en teléfonos móviles antiguos y otros dispositivos similares. Vienen en 3,7 V, 800 mAh a 1000 mAh. Alternativamente, puede obtener una BL-5C por alrededor de $1, que es más barata que una batería Ni-MH de 1,2 V y 950 mA.
Tiene propiedades similares a baterías de plomo ácido en el sentido de que cuando la energía esté llena, habrá un voltaje de aproximadamente 4 V. Mientras carga, tenga cuidado de no dejar que el voltaje supere los 4,2 V y debe cargar con una corriente baja.
Recomendado: Recicle gratuitamente la batería de iones de litio de los desechos electrónicos
Célula solar 6V 1W
Otro componente importante de este circuito es el panel de células solares, que debería ser capaz de suministrar un voltaje de aproximadamente 5 V a 6 V con un tamaño de 1 W a 2 W. Suministrará una corriente de aproximadamente 100 mA.
Cuando se expuso a la luz solar durante aproximadamente 5 a 7 horas, debería haber cargado la batería al 80% o más. No excedería el voltaje nominal de la batería de 4,2 V, cumpliendo con las especificaciones de la batería.
Esta baja corriente no hace que la batería se caliente en absoluto. Hemos probado este método muchas veces y en muchos circuitos. Ha funcionado bien y es adecuado para circuitos pequeños y económicos.
Supongamos que utilizamos un LED (carga) que consume unos 60 mA de corriente, pero la batería tiene unos 600 mA de corriente; Puede proporcionar luz durante unas 10 horas, casi toda la noche.
Lea también: Circuito simple de batería de iones de litio con corte automático
- Diodo 1N5819
Solo utilizamos un diodo para evitar que la corriente inversa fluya desde la batería a la célula solar.
En el circuito anterior, la corriente de la célula solar fluye a través de D1 para cargar la batería de iones de litio. Cuando hay menos luz solar, el voltaje más alto de la batería no puede regresar a la célula solar.
Debido a que hay un D1 que lo bloquea, la corriente solo puede fluir en una dirección. La energía de la batería se almacena y aumenta gradualmente hasta llenarse.
Por el contrario, por la noche o sin luz solar, no hay energía de la célula solar, como se muestra en el diagrama de bloques a continuación.
Por lo tanto, tampoco hay energía del cargador. El control detecta este estado. Luego pasa a alimentar la energía de la batería para encender el LED.
LED súper brillante gratis
vamos a usar esto LED súper brillante Obtuvimos del reciclaje de un LED SMD blanco del tubo T8 roto. Es muy brillante; para dos LED, utiliza sólo 60 mA de corriente. Los conectamos en paralelo y conectamos la resistencia limitadora de corriente para cada LED.
Cuando se utiliza con la batería de iones de litio de 800 mAh, puede permanecer encendido durante más de 10 horas, o casi toda la noche.
Convirtiéndolo en diagrama de circuito
A continuación, tenemos que crear el circuito de acuerdo con el diagrama de bloques anterior.
duringramo El dia
(1) La célula solar recibe luz solar, generando electricidad para cargar la batería a través de D1.
(2) Al mismo tiempo, algo de corriente fluirá a través de R1 como una corriente polarizada hacia la base de Q1. Hace que Q1 conduzca corriente o se encienda.
(3) La corriente principal fluye a través de D1, R2 y el colector-emisor de Q1 hacia el negativo. Por lo tanto, no hay corriente polarizada a la base de Q2, lo que apaga Q2 y también los LED.
Durante la noche
Ahora la célula solar ya no recibe ninguna energía. Entonces, no fluye corriente a través de R1 y Q1 también se apaga.
(1) La batería está completamente cargada, por lo que la corriente regresa. Pero no puede fluir a través de R1 porque está bloqueado por D1, que se encuentra en un estado de polarización invertida.
En cambio, obligar a la corriente a fluir a través de R2, como una corriente polarizada hacia la base de Q2.
(2) y (3) están en juego después de que se enciende el Q2 y conduce una corriente principal a través de ambos LED. Entonces, el LED1 y el LED2 se encienden.
A continuación, tomamos cada pieza y las ensamblamos formando un circuito completo.
Leer más: Circuitos simples
Cómo construir
Mi hija construyó este proyecto en una placa PCB soldable y una tabla de madera porque es simple y económico.
Conclusión
Después de haber creado esta segunda versión del circuito de luz Simple Solar, sabemos que es más eficiente y fácil de construir que el anterior. Porque el LED SMD es muy brillante y la batería de iones de litio de 3,7 V proporciona mayor potencia con un tamaño más pequeño.
En el futuro intentaremos construir un circuito más grande y esperamos que te resulte más útil.
