El código Morse es el código de señal utilizado en las comunicaciones militares en el pasado. Pero en la actualidad, también se utiliza entre los radioaficionados. Aprendamos la base del sistema de comunicación por radio mediante el circuito generador de código morse.
Cómo funciona este circuito

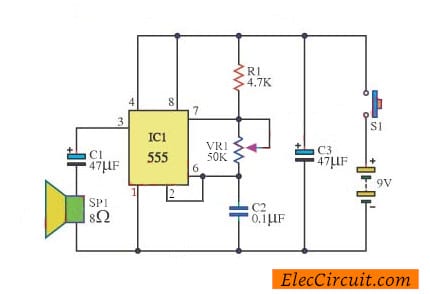

Diagrama de circuito del generador de código morse simple
En el diagrama del circuito. Producirá un tono fuerte en el altavoz. En primer lugar, conecta una batería de 9V al circuito. Cuando presione o toque S1, el circuito comenzará a funcionar.
IC1 es un oscilador de frecuencia en multivibrador astable modo. Un pulso positivo desde el pin 3 al altavoz a través del condensador de acoplamiento C1.
La salida de frecuencia depende del valor de R1, C2 y VR1. Sin embargo, podemos girar VR1 para ajustar un tono estridente, agudo-bajo desde el altavoz.
Aprenda: ¿Cómo funciona el circuito temporizador NE555?
Piezas que necesitarás.
IC1-555 temporizador IC = 1 unidad.
Resistencias R1-4,7K, 0,25W = 1 unidad.
Potenciómetro VR1-50K = 1 unidad.
Condensador electrolítico C1,C3-47uF 25V = 1 unidad.
Condensador cerámico C2-0.01uF 50V = 1 unidad.
Batería de 9 V: para alimentar el circuito. O circuito de alimentación de 9V
S1-interruptor de botón = 1 unidad
Antiguamente el interruptor pulsador era de “llave recta”. La gente lo toca para crear un código morse fácilmente.
como construir
Este circuito tiene algunas partes. Entonces, puedes ensamblarlos sobre el tablero perforado.
¿Cómo utilizar el código morse?
Transmitiremos un mensaje con una serie de tonos cortos y largos o “puntos” y “guiones”, o “guiones” y “rayas” en la radioafición.
Luego, un oyente experto sabrá decodificarlos en caracteres o mensajes.
Recomendado: ¡Aprende Electrónica con sencillos pasos!
Aquí está el código Morse internacional.
1. La longitud de un punto es una unidad.
2. Un guión son tres unidades.
3. El espacio entre partes de una misma letra es una unidad.
4. El espacio entre letras es de tres unidades.
5. El espacio entre palabras es de siete unidades.
La señal más común es SOS (tres puntos, tres guiones y tres puntos) para pedir ayuda. Antiguamente el interruptor pulsador era de “llave recta”. La gente lo toca para crear un código morse fácilmente. Aprende más código morse
La idea para los niños: podemos aplicar este circuito como un juego. Para jugar a adivinar el código morse.
