Esto es un circuito generador de impulsos o oscilador multivibrador Astable estándar o circuito de funcionamiento libre que utiliza el temporizador IC555, NE555, LM555. Lo usamos para circuitos lógicos digitales. IC-555 es un popular tamaño pequeño y fácil de usar con 8 pines. Combina chips analógicos y digitales. Su uso básico necesita un suministro de voltaje de 5 V a 15 V, un voltaje de suministro máximo de 16 V a 18 V, un consumo de corriente de aproximadamente 10 mA y una corriente de salida máxima de 200 mA. La salida de frecuencia máxima es de 500 kHz.
Hay muchas maneras de utilizar el IC555. Podemos usarlos en tres tipos diferentes de osciladores:
(1) Oscilador multivibrador astable
Si las frecuencias son superiores a 1 ciclo por segundo, se trata de un oscilador (generador de impulsos u oscilador de onda cuadrada).
Pero las frecuencias inferiores a 1 ciclo por segundo son RETARDO DE TIEMPO.
(2) Monoestable (ONE-SHOT) cambia de estado solo una vez por pulso de disparo
(3) Oscilador controlado por voltaje (VCO)
Ahora aprenderemos sobre los generadores de impulsos con IC-555 debajo del circuito básico.

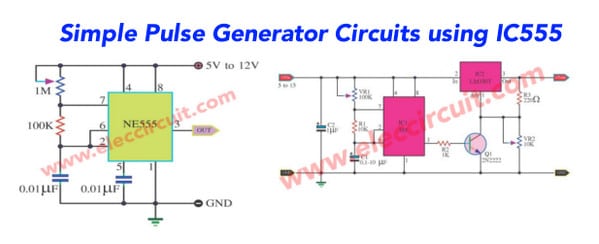

Circuito oscilador astable con temporizador 555 simple
En el circuito de arriba. En primer lugar, la corriente de la fuente de alimentación fluye hacia el capacitor C1 se carga a través de la Resistencia R1 y R2, luego el voltaje en el capacitor alcanza 2/3 del voltaje de suministro, el pin 6 detecta este voltaje, lo que provoca que el pin 7 se corte. este voltaje a Tierra (0v).
Así, el condensador C1 se descarga a través de la resistencia R2 hasta que su voltaje es 1/3 del suministro y el pin 2 detecta este voltaje y el pin 7 no se conecta (se apaga). El C1 se cargará y el voltaje a través de él aumentará nuevamente para repetir el ciclo.
La resistencia superior evita que el pin 7 pueda dañarse ya que se produce un cortocircuito a 0 V cuando el pin 6 detecta 2/3 del voltaje de suministro.
Su resistencia es menor que R2 y no entra en la sincronización del oscilador.
La frecuencia de salida será de aproximadamente 1 kHz y el ciclo de trabajo de 50-50,
La salida de frecuencia (F) = 1/{(R1+2R2)*C1}.
Los valores de las unidades en la fórmula son ohmios, faradios, segundos y hercios. Esta fórmula es mucho más sencilla que la del circuito anterior.
Supongamos que R1 = 1k, R2 = 10k y C = 0,1uF. El resultado es aproximadamente 900Hz
Piezas que necesitarás
R1: 100K 1/4W Tolerancia de resistencias: 5%
VR1: potenciómetro de 1M
C1, C2: Condensadores cerámicos de 0,01 uF y 50 V
IC1: Temporizador NE555
Usamos una idea simple del generador de pulsos 555 para construir muchos circuitos, por ejemplo a continuación
Generador de impulsos 555 de alta potencia
Si buscas un oscilador de pulsos de alta corriente. Este es un circuito generador de impulsos de alta potencia que puede que te guste.
El componente principal es el temporizador IC-555 como oscilador, y el LM350T proporciona una corriente alta de hasta 3 A como máximo.
Cómo funciona
Como ves en Generador de impulsos sencillo. Que tiene una corriente normal de 200 mA como máximo solamente.
Sin embargo, puede aumentar la salida actual hasta 3A.
La primera vez, pensamos en utilizar el transistor de potencia 2N3055 (componente popular en todos los tiempos) para aumentar la corriente.
Pero tenemos la mejor opción: utilizar otro IC, el LM350T. Es un regulador de CC a una corriente de 3 A, por lo que tiene un rendimiento superior exactamente al 2N3055.
En la siguiente figura, todavía utilizamos el NE555 como circuito integrado para generar un oscilador de onda cuadrada.
Podemos ajustar la salida de frecuencia girando un VR1-100K. Luego, la señal sale del pin de salida y va al precontrolador, transistor-2N2222. Para controlar el cable adj del IC LM350T funciona.
Mientras que el alto voltaje sale de la salida, en un pulso de corriente alta alrededor de 3A.
Por lo tanto, los amigos cambian el valor de R5 para controlar el nivel de salida de voltaje en un mínimo de 1,25 V a alto voltaje en alrededor de 15 V.
Debido a que este circuito utiliza entrada (voltaje de fuente de alimentación de aproximadamente 5 V – 15 V)
Las otras ideas, si desea la salida actual, solo 1A. Puede utilizar LM317T que es más barato que LM350T.
Frecuencia de control del generador de impulsos mediante IC digital
Este circuito genera una señal de pulso en continuidad. Lo llamamos circuito Astable Multi Vibrator. El temporizador 555-IC1 funciona con VR1, R1, R2 y CT. El valor de CT en la selección del circuito de interruptor electrónico IC2 número 4066. Interruptor electrónico con 4 IC 2 incorporados.
El control del contacto eléctrico cambia (ON). El voltaje de entrada es positivo o lógico «1» al pin de control. El pin 13, 5, 6 o 12.
Si el pin de control está a tierra. El interruptor está apagado (OFF). Cambia cada uno, para separar el trabajo de forma independiente, no ordenarlo.
Y la entrada (IN) y la salida (OUT) pueden ser intercambiables.
Por lo tanto, es razonable cambiar el valor de los valores C. Con la señal de entrada a la lógica de los circuitos digitales, el código binario es de «0» a «1».
Cuando enciendo el control de un “1” lógico, el contacto eléctrico del interruptor, luego lo toco. Un condensador conectado al interruptor de clavija está conectado a las clavijas 2 y 6 de IC1. Para determinar la frecuencia con VR1, R1 y R2.
A veces puede ser la lógica de control “1” en lugar de un pin. Hace que el condensador esté conectado en paralelo, en lugar de ser una opción. Se aumentará la capacidad. La introducción de la C juntos. El circuito puede reducir o aumentar el valor de R1, R2. O, para mayor comodidad, puede ajustar la resistencia del VR1. El pulso de señal se envía al pin 3 de la señal de salida del IC1. Para ingresar al circuito, como contar el circuito, dividir o conectarse al altavoz. Emitir un sonido o una señal.
El circuito de pitido de peligro usando IC-555
Generador de ráfagas de tonos usando LM555
Molesto generador de ruido de tono alto usando IC-555
- El generador de audio está controlado por luz.
- Tocando el circuito de código morse
- 555 circuitos de alarma de audio con temporizador
