Esta es una muestra generador de pulso usando amplificador operacional. A menudo utilizamos el 555 temporizador IC para construir un generador de pulsos simple. Porque es popular, fácil de comprar y barato.
Pero a veces no los tenemos. Entonces usamos otras formas o los IC probablemente elijan este IC. El amplificador operacional es una buena opción. Es fácil y barato también.
Cómo funciona

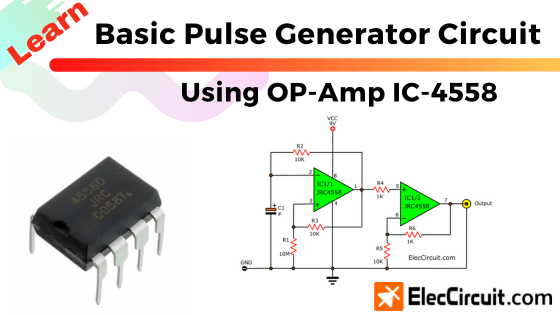

Diagrama de circuito de un generador de impulsos simple que utiliza un amplificador operacional.
Podemos usar el amplificador operacional en muchos circuitos. Ahora lo usaremos como un oscilador de tan alta calidad.
El pulso es un niño de onda cuadrada o multivibrador astable. Es el oscilador más básico. El estado de la señal cambia todo el tiempo.
¿Qué es el oscilador?
Los osciladores convierten DCV de una fuente de alimentación a ACV, pulso.
En el circuito anterior, utiliza un amplificador operacional (IC-1458) como componente principal de algunas partes.
La salida de frecuencia se establece mediante el valor Resistencia y condensador-C1.
El condensador C1 para cambiar. capacidad por valor de frecuencia
- 1uF da 8Hz
- 0,1 uF da 50 Hz
- 0,01 uF da 700 Hz
- 0.001uF da 6KHz
En esta prueba. Yo uso el condensador C1 de 0,1uF.
Colocamos el IC1b para aumentar la corriente de salida y para que sirva de amortiguador para cargar.
Puede utilizar otros IC como RC4558, LF353 en lugar de IC-1458.
Figura 2 Construya un generador de impulsos simple utilizando un amplificador operacional en la placa de pruebas.
Sigue leyendo: ‘Intermitente LED simple usando amplificador operacional’ »
Como en el video de arriba, muestra las pruebas de este circuito.
En primer lugar aplico un 9V batería al circuito. Luego, quiero observar la forma de onda de salida, así que use un osciloscopio pequeño. Puede mostrar una forma de onda cuadrada.
A continuación, mido ese voltaje de salida con un voltímetro digital, puede leer aproximadamente 3 V.
Después de eso, mido la frecuencia de salida, es de aproximadamente 50 Hz.
Este circuito es sólo un experimento simple. No hemos aprendido sus principios. Además, no es adecuado para uso práctico ya que la salida no es estable.
