TBA820M Circuito amplificador estéreo 2 vatios

TBA820M Circuito amplificador estéreo 2 vatios

Este es el circuito amplificador estéreo TBA820M de 2W+2W. Requiere tensión de alimentación de 12V. Fácil de construir y barato.

Si quieres un circuito mini amplificador. Tenemos muchas maneras de hacerlo. Hoy utilizamos sólo IC. Es más cómodo que el transistor.

Primero, puedes usar LM386, TDA2822.
Por supuesto, no tenemos un solo camino. Hoy déjame decirte. Para utilizar TBA820M.

En el pasado, algunas personas podían ver que el TBA820 tenía un pin DIP-14.

Pero ahora uso mejor el TBA820M. Son 8 DIP (paquete de plástico dual en línea)

Gracias, foto TBA820M de MiZOELEC

El productor diseñado para amplificador de audiofrecuencia clase b. bajos vatios, amplio suministro de voltaje y bajo THD.

Más características

  • Amplio voltaje de alimentación de funcionamiento: Vcc=3~14V
  • Potencia de salida (Po):
    • 2W a 12V/8Ω, THD=10%
    • 1,6W a 9V/4Ω
    • 1,2W a 9V/8Ω.
  • Corriente máxima de salida IO (pico): 1,5 A
  • Baja distorsión armónica: 0,2% típico
  • Especificaciones de rendimiento dentro del rango de temperatura de funcionamiento de 0 ~ 70
  • Corriente de circuito de reposo baja: IQ = 4 mA (tipo)
  • Buen rechazo de ondas
  • Se requieren pocas piezas externas
  • Sin distorsión cruzada
  • Baja disipación de energía
  • A menudo se utiliza en radios portátiles, grabadoras de casetes y
    jugadores, etc.

Configuración de pines del TBA820M

Mire en el diagrama de la imagen y verá la conexión de pines del TBA820M.

Conexión de distribución de pines TBA820M
  1. Compensación de frecuencia
  2. Configuración de ganancia
  3. Aporte
  4. Suelo
  5. Producción
  6. Voltaje de suministro
  7. Oreja
  8. Rechazo de ondulación

Cómo funciona

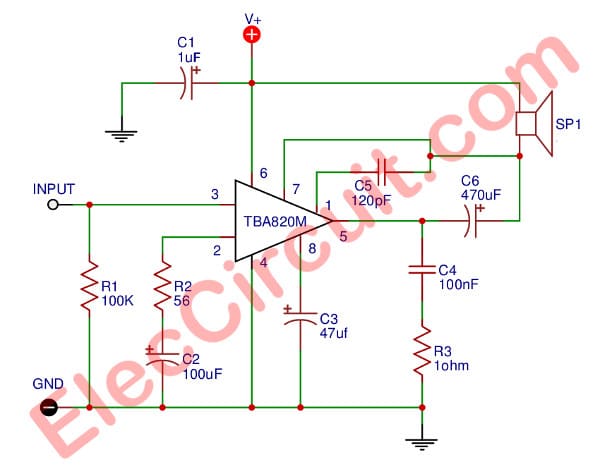

Mira el circuito a continuación. Me gusta este IC porque estamos cómodos. Es como un LM386.

Primero, ingresamos el voltaje de suministro de energía al circuito. Luego, conecte la señal de entrada. Incluso tiene muchas partes pero es fácil de entender.

PCBWAY-ElecCircuit3
  • R1 establece la impedancia de entrada de este circuito en 100K
  • C2 y R2 controlan la ganancia del amplificador.
  • Tanto R3 (1 ohmio) como C3 (100 nF = 0,1 uF) mantendrán un buen sonido. Mejoran una carga de alta frecuencia para mayor estabilidad.
  • C3 controla la tasa de rechazo de ondulación.
  • C6 es el condensador de acoplamiento de salida. Para conectar las señales de salida al altavoz.
  • C1 filtra una onda de ruido del voltaje de la fuente de alimentación.
circuito de amplificador de potencia mini 2w + 2w usando TBA820
PCB-de-amplificador-de-potencia-mini-2w+2w-by-tba820m

PCB-TDA820M Mini amplificador 2W+2W

Diseño de PCB por Burak’ 2001

En estilo Mono hay pocas piezas y muy barato. Puedes ponerlos en el PCB universal. Ahorra tiempo.

Leer más Ficha técnica TBA820M – AMPLIFICADOR DE AUDIO 1.2W

Recomendamos estos

tba820m-circuito-amplificador-estéreo-2-watts-600x502

Amplificador telefónico con LF351 y TBA820M

Si el timbre del teléfono es demasiado ligero. Ven aquí de esta manera. Este circuito tal vez pueda ayudar. Es un circuito amplificador telefónico.

Amplificador telefónico con LF351+TBA820M

En circuito cuenta con dos equipos principales.

LF351 es un preamplificador para aumentar la señal telefónica desde el descolgado hasta que sube la potencia.

Luego, transmita al IC TBA820M para amplificar con un altavoz. Y VR1 controla el volumen del sonido alto o bajo.

Este circuito requiere suficiente suministro de energía. ¿Tienes este? Si no lo tienes. Mirar: muchos circuitos de alimentación.
