Instalación de Contador de Energía Monofásico | 1-Φ2 hilos Eléctrico Metro para suministro y servicio de red eléctrica de 230 V y 120 V/240 V CA
(Desde la fuente de alimentación hasta el tablero de distribución principal (MDB) y los centros de carga según NEC e IEC)
En las siguientes guías de instalación de medidores paso a paso, mostraremos cómo cablear un medidor eléctrico monofásico para 230 VCA (Reino Unido, UE según IEC) y cómo instalar un medidor eléctrico monofásico de 120 V y 240 V (EE. UU. según NEC) según las regulaciones existentes. o nueva instalación de servicio de red.
Para ilustraciones generales y claras, hemos utilizado el color ROJO para el cable de Fase, Línea o Vivo mientras que el color NEGRO muestra el cable Neutro. Las versiones codificadas por colores también se incluyen para combinaciones de colores de cableado IEC y NEC.
Haga clic en la imagen para ampliar
Advertencia: Estos ejemplos muestran la disposición y el cableado genérico más comúnmente utilizados para la instalación de medidores eléctricos en el Reino Unido, la UE, India, Pakistán, Sudáfrica, los Emiratos Árabes Unidos y otros países siguientes de IEC (Comisión Electrotécnica Internacional). La misma regla se aplica a los NEC (Códigos Eléctricos Nacionales) en EE. UU. y Canadá. Puede haber algunas variaciones dependiendo de las áreas específicas, los diseños de medidores (electrónicos inteligentes o electromecánicos) y los sistemas de suministro. La configuración puede ser diferente en otros tipos de kWh o medidores de energía eléctrica en diferentes lugares del mundo. Para una adecuada seguridad. Comuníquese con el proveedor de suministros y servicios para confirmar el tipo de conexión antes de la instalación del cableado eléctrico.
Tenga en cuenta que hacer su propio trabajo eléctrico es peligroso e incluso ilegal en algunos casos. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico. Además, es necesario obtener las licencias y la aprobación necesarias de la autoridad local antes de realizar la instalación del servicio nuevo o existente.
Ten cuidado: No haga contacto con herramientas metálicas con los terminales de tornillo si el circuito está activo, especialmente en el caso de medidores de 230 V y 400 V (IEC), ya que los tornillos del bloque de terminales no están aislados.
El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
Cableado de medidor monofásico para 230 VCA – (Reino Unido y UE) – CEI
En el Reino Unido, la UE, Asia y los países que siguen IEC, el suministro monofásico de 230 V CA se proporciona mediante sistemas de dos cables (fase y neutro) desde el transformador (transformador monofásico de 230 V o trifásico de 400/230 V) hasta la caja del medidor. y además hasta el cuadro de distribución principal de la vivienda.
Un medidor eléctrico (también conocido como medidor de energía o medidor de kWh “kilovatio-hora”) puede ser digital (inteligente con una pantalla LED conocida como medidor electrónico) o analógico (electromecánico) que tiene un disco de aluminio giratorio. Hoy en día, los medidores eléctricos inteligentes se usan comúnmente debido a características y ventajas adicionales útiles sobre la tecnología de la vieja escuela. Es por eso que el gobierno del Reino Unido exigió a los proveedores de energía eléctrica que instalaran medidores inteligentes en lugar de medidores analógicos.
Haga clic en la imagen para ampliar

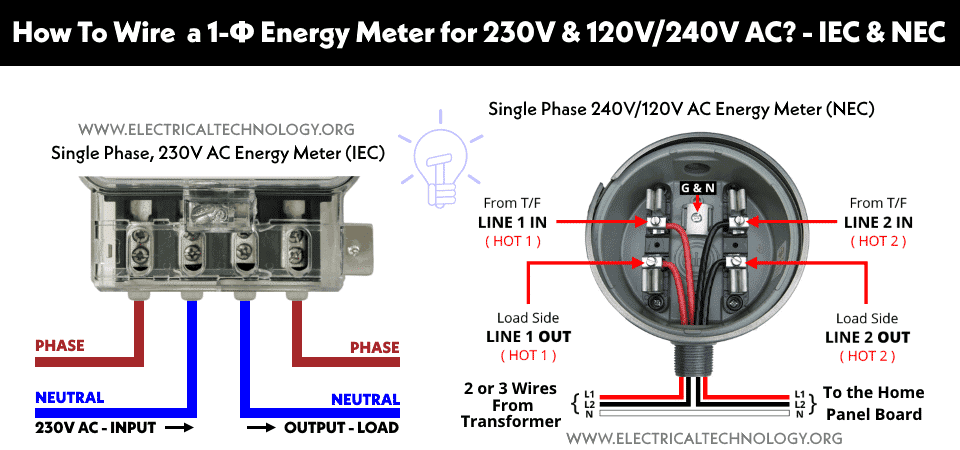

Instalación de Contador de kWh Monofásico (Contador de Energía Monofásico, 2 Hilos, 230V AC)
- En primer lugar, asegúrese de desconectar la alimentación principal antes de trabajar en instalaciones eléctricas.
- Comenzando desde el lado izquierdo para PRINCIPAL, conecte el cable de fase (Línea) entrante (del transformador) a la primera ranura del medidor (Principal).
- Conecte el cable neutro (N) entrante a la segunda ranura del medidor.
- En el lado de carga, conecte el neutro saliente en la tercera ranura.
- Ahora conecte el cable de fase saliente en la cuarta ranura y conéctelo al tablero de distribución principal como se muestra en la fig.
A continuación se muestra el diagrama de conexión básico para instalación de un Monofásico, 2-alambres) medidor de kWh (Medidor de energía digital o analógico) desde la alimentación de 230V AC hasta el cuadro de distribución principal de la vivienda.
Haga clic en la imagen para ampliar
Asegúrese de que la posición del medidor sea vertical en su línea central. Apriete firmemente los pernos, arandelas y tuercas, etc. y después de conectar los cables al medidor, cierre las ventanas de seguridad. De esta manera, el trabajo de instalación de la caja del medidor monofásico se completa con éxito. Puede encender la alimentación principal para comprobar y verificar si todo está bien y funciona en consecuencia.
Aquí hay otro ejemplo real de un medidor de energía que se instaló en el poste principal (poste de servicios públicos) cerca de los edificios de los consumidores.
Haga clic en la imagen para ampliar
En las figuras y diagramas anteriores:
- PAGEN = Fase entrante o viva desde la fuente de voltaje de suministro (es decir, desde el transformador)
- PAGAFUERA = Fase o Línea de Salida al tablero de distribución principal de la vivienda.
- norteEN = Neutro entrante de la fuente de tensión de alimentación.
- norteUOT = Salida Neutral al tablero de distribución principal de la casa.
Requisito general para la instalación de un medidor monofásico de 230 V
- Debe contactar e informar a los proveedores de electricidad antes de cualquier tipo de instalación/modificación del servicio o cableado de un medidor.
- Utilice únicamente PVC unipolar con doble aislamiento para todos los cables.
- Se debe proporcionar un espacio libre de 900 mm de ancho en el caso de medidores eléctricos y paneles y conmutadores de bajo voltaje con una clasificación de +100 amperios.
- Utilice un mínimo de 4 mm.2 (cable de cobre trenzado) entre la unidad de consumo y el medidor eléctrico.
- Los extremos del medidor (cables utilizados para conectar su medidor al corte o al disyuntor principal) deben tener doble aislamiento en un tamaño de 25 mm y terminar adecuadamente en las ranuras del medidor.
- Los extremos del medidor deben ser lo más cortos posible, o al menos, la longitud de los extremos del medidor desde el corte a través del equipo de medición hasta la unidad de consumo) siempre no debe ser superior a 3 metros de cable (más información en BS7671 Reg. 434.2. 1).
- Tendrá que contactar a un electricista autorizado para conectar los cables desde el tablero de distribución al medidor eléctrico. La electricidad será proporcionada posteriormente por los proveedores de servicios de energía mostrándoles el certificado BS7671 firmado por su electricista.
- La caja del medidor debe instalarse en el lado externo de la pared, al que se puede acceder fácilmente desde el frente y es poco probable que se dañe.
- No debe haber un medidor de gas, teléfono ni otros equipos de servicios públicos encima o debajo de la caja del medidor eléctrico.
- El gabinete del medidor (montaje en superficie o empotrado) aprobado por las redes eléctricas del Reino Unido se puede utilizar según las pautas y códigos adecuados.
Se debe instalar un palo de hockey de 38 mm (tubo realizado) con el gabinete del medidor de acuerdo con las siguientes especificaciones mínimas.
Armario de medida desde el nivel del suelo.
colas de metro
Espacio libre desde el frente del gabinete
Palo de hockey (tubo preformado)
38 mm (mínimo 1450 mm de alto y 310 mm de largo) y 500 mm de profundidad mínima en jardín.
Orificio de acceso a cables
El cableado general del medidor monofásico (codificado por colores IEC) desde la fuente de alimentación de la red pública hasta el tablero de distribución principal se verá así.
Haga clic en la imagen para ampliar
Cableado de medidor monofásico que utiliza la antigua versión codificada por colores del Reino Unido (anterior a 2004), pero aún se aplica a otros condados de Asia y KSA, EAU, SA, etc.
Haga clic en la imagen para ampliar
Cableado de medidor monofásico para 120 V y 240 V – EE. UU. – NEC
El nivel de voltaje es diferente tanto para el suministro monofásico como para el trifásico en los EE. UU. en comparación con el Reino Unido y UE. De esta manera, los diseños de equipos para dispositivos y medidores también son diferentes para múltiples niveles de voltaje. Por ejemplo, en el caso de un transformador monofásico montado en un poste de servicios públicos (7200 V/240 V y 120 V), el nivel de voltaje entre un cable de línea y neutro es monofásico de 120 V (2 cables como vivo y neutro), mientras que el voltaje entre dos cables vivos ( Hot 1 y Hot 2) es monofásico de 240 V.
En las siguientes secciones, mostraremos cómo cablear un medidor eléctrico para 120V y 240V monofásico según NEC.
Haga clic en la imagen para ampliar
¿Cómo cablear un medidor eléctrico monofásico de 120 V?
Veamos cómo cablear un contador de energía monofásico, 2 hilos, 120 V CA.
- En primer lugar, asegúrese de desconectar la fuente de alimentación principal antes de trabajar en instalaciones eléctricas.
- Conecte la línea IN entrante del transformador como cable «CALIENTE» al terminal superior izquierdo (color negro).
- Conecte la línea de SALIDA como cable “CALIENTE” (al lado de la carga) desde el terminal superior derecho al centro de carga o al disyuntor principal de la caja del panel (color rojo).
- Conecte un cable puente (color blanco) entre las dos terminales inferiores como se muestra en la fig.
- Puede conectar el neutro al terminal central etiquetado como (G y N), pero es opcional. Simplemente conecte los cables de Línea (Vivo) y Neutro del lado de carga a la caja de interruptores principal. La tira de cables en la parte posterior del medidor DEM al punto neural debe conectarse de acuerdo con el manual (consulte las siguientes notas). Tenga en cuenta que este pestillo solo viene con un medidor para suministro de fase dividida de 120 V o de 240 V y 120 V, pero no con los medidores diseñados solo para 240 V.
- Puede utilizar #10AWG (cobre) o #8 AWG (aluminio) para estos circuitos de 120 V (consulte los detalles a continuación).
- Se sugiere cable de cobre n.º 4 AWG (American Wire Gauge) para la conexión a tierra (tierra protectora).
- Ahora instale y fije con cuidado el medidor sin pellizcar el cable flexible en la caja del medidor (es decir, 4 puntas del medidor en 4 mordazas en la caja del medidor).
Haga clic en la imagen para ampliar
En el caso de medidores tipo DEM, retire el clip en la parte posterior del medidor. Si el cable neutro (color blanco) está conectado al terminal central en el enchufe del medidor, simplemente conecte el cable flexible (18-20 AWG) en el tornillo de la parte posterior del medidor a ese terminal neutro; si no, simplemente conéctelo a otro Puntos neutrales como la barra neutral en la caja del panel. Tenga en cuenta que no es necesario conectar el neutro a la toma del medidor en el caso de los kits de medidores USG.
El pestillo o la cinta metálica deben cerrarse para registrar y leer el medidor de kWh para calcular la factura de electricidad y el uso de vatios hora. También tenga en cuenta que la conexión incorrecta de este cable flexible a otros tornillos activará el disyuntor, puede causar una llamarada, daños al medidor o incluso lesiones graves con un incendio peligroso.
Haga clic en la imagen para ampliar
¿Cómo cablear un medidor eléctrico monofásico de 240 V?
Veamos cómo cablear un medidor de electricidad monofásico, de 3 o 2 cables, de 240 V y 120 V CA.
- Desconecte la fuente de alimentación principal antes de trabajar en instalaciones eléctricas.
- Conecte el cable entrante de la Línea 1 IN (como Vivo 1) del transformador al terminal superior izquierdo (color rojo).
- Conecte el cable entrante de la Línea 2 IN (como Hot 2) del transformador al terminal superior derecho (color negro).
- Conecte el cable de SALIDA de la Línea 1 como “HOT 1” (hacia el lado de carga) desde el terminal inferior izquierdo hasta el centro de carga o el disyuntor principal de la caja del panel (color rojo).
- Conecte el cable de SALIDA de la Línea 2 como “HOT 2” (hacia el lado de carga) desde el terminal inferior derecho al centro de carga o al disyuntor principal de la caja del panel (color negro).
- Opcionalmente, puede conectar el cable neutro a las etiquetas del terminal central como N y G. Ya que no es necesario el neutro si solo utiliza circuitos de 240 V. Si aún necesita circuitos de 120 V, tendrá que conectar el cable neutro a la caja del panel donde hay 120 V CA disponibles entre cualquier cable vivo y un cable neutro, mientras que hay 240 V monofásicos disponibles entre dos cables vivos.
- Puede utilizar #8AWG (cobre) o #6 AWG (aluminio) para circuitos de 240 V (consulte los detalles a continuación).
- Se sugiere cable de cobre #4 AWG para la conexión a tierra (tierra de protección).
- Ahora inserte con cuidado el medidor en la toma del medidor (con un fuerte empujón) y restablezca la energía para verificar que todo esté bien y funcione correctamente según el plan y el diseño. Hecho.
Haga clic en la imagen para ampliar
Tamaños de cables y conductores para vivo, neutro y tierra – NEC
Utilice un tamaño de cable adecuado según los circuitos de carga. En este escenario general, puede utilizar n.° 10 AWG (cobre) o n.° 8 AWG (aluminio) para estos circuitos de 120 V. Para 100 amperios, puede usar #4 AWG para cobre y #2 AWG para aluminio para líneas de servicio (tanto vivas como neutras). De manera similar, para 100 amperios, puede usar 2/0 kcmil (AWG) para cobre y 4/0 kcmil para aluminio (según la tabla NEC 250.122). Además, se requiere utilizar un mínimo de cable #4 AWG como cable a tierra hasta la varilla de conexión a tierra. Puede consultar con el código de área local para confirmarlo.
La siguiente tabla muestra los tamaños de cable típicos del conductor de línea Miniman, el conductor neutro y el cable de tierra.
| Tamaño del interruptor | Tamaños de cables típicos para medidores y cajas de paneles | |||||
| Ⓛ | Ⓝ | Ⓖ | ||||
| Conductor de línea | Conductor neutro* | Cable de tierra | ||||
| Aluminio | Cobre | Aluminio | Cobre | Aluminio | Cobre | |
| 100 amperios | #2 | #4 | #4 | #4 | #6 | #4 |
| 200 amperios | 4/0 | 2/0 | 2/0 | 1/0 | #2 | #4 |
*El tamaño neutro se determina mediante el cálculo de carga y la tabla NEC 250.122. Siempre consulte con sus códigos de área locales.
Aquí tenéis la tabla en formato de imagen por si necesitáis bajarla como referencia.
Requisito general para la instalación de medidores monofásicos de 120 V y 240 V
- La caja del medidor debe estar fijada de manera firme y segura a la pared o fijada firmemente a una superficie sólida al nivel correcto.
- Utilice únicamente el material aprobado para la caja del medidor, como conductos, tuberías galvanizadas y abrazaderas de fijación.
- Los cables y terminales que conectan los tornillos deben estar apretados, es decir, con terminaciones fuertes.
- Utilice el tamaño de cable adecuado para el amperaje exacto del equipo, así como para la capacidad de amperaje de la caja del panel y los centros de carga.
- Verifique que el pestillo en la parte posterior del medidor esté conectado correctamente según los medidores de 120 V y 240 V.
- Finalmente, verifique y verifique la conexión del cableado de acuerdo con el manual del usuario proporcionado por el proveedor con el medidor.
Caja de contadores desde el nivel del suelo.
Espacio libre desde el frente del gabinete de la caja del medidor
- Espacio libre mínimo de 4 pies y 12 pulgadas en todos los lados.
Separación con medidores de gas y otros
- Mínimo de 3 a 5 pies y 6 pulgadas en el lado de salida de la barra del medidor de gas.
Conexión de tubería subterránea
- Mínimo 18 pulgadas por debajo de la línea del suelo.
Conducto rígido
Tamaño del cable de conexión a tierra hasta la varilla de tierra
