Cableado de una caja de disyuntores principal monofásica y trifásica de 480 V y 277 V para aplicaciones comerciales
¿Qué es el suministro comercial de 277 y 480 V?
277 V es un voltaje monofásico estándar derivado del sistema de voltaje trifásico de 480 V disponible en aplicaciones comerciales. Esto se puede lograr mediante tres transformadores conectados en estrella (conexión en estrella) que tengan un punto neutro. El secundario del transformador proporciona niveles de voltaje monofásico de 277 V y monofásico y trifásico de 480 V. Generalmente, 277 V no está disponible en hogares típicos con fines residenciales.
Para el suministro trifásico de 480 V y 277 V, los proveedores de energía eléctrica instalan tres transformadores en configuración estrella-estrella. El lado primario del transformador (configurado en estrella) está conectado a las líneas de distribución de 7,2 kV. Los niveles de voltaje de salida del transformador (desde los cables del lado secundario en estrella) son 277 V, monofásico y 480 V, monofásico y trifásico. Los tres niveles diferentes de voltaje se utilizan luego en edificios comerciales e instalaciones industriales según los requisitos del consumidor.
En este tipo de sistema de distribución de energía, los siguientes tres tipos de niveles de voltaje están disponibles como trifásicos, cuatro cables (tres cables calientes + neutro).
- Monofásico de 277 V, 3 cables (un cable activo + cable neutro + cable de tierra)
- Monofásico de 480 V, 3 cables (dos cables calientes fuera de fase + cable de tierra)
- 480 V trifásico, 4-5 cables (tres cables calientes fuera de fase + cable neutro + cable de tierra)
Se pueden lograr 480 V mediante delta de pata alta, cuatro cables + cable neutro que proporciona 480 V-415 V-240 V o configuración de triángulo abierto. Además también se puede conseguir mediante tres hilos sin neutro como 480V-480V-480V. Otra configuración para proporcionar 480 V al usuario final es de cuatro cables + neutro en configuración en estrella que proporciona 480 V-480 V-480 V y 277 V. Para obtener más detalles, puede leer sobre las diferencias entre las conexiones Wye y Delta.
También se pueden lograr 277 V utilizando un transformador reductor-elevador en el sitio con otros tipos de voltajes, como la instalación de un transformador in situ (reductor) con delta de 240 V y delta de 480 V, en un sistema de voltaje estándar, es decir, 277 V solo se puede lograr sin transformadores adicionales. en 480V-480V-480V y 277V (conexión estrella). En este tipo de sistema que tiene ambos devanados de T/F en configuración en estrella, obtendremos los siguientes 3 tipos de niveles de voltaje según el cálculo matemático relacionado.
- Tensión entre dos Fases calientes = 480V (1-Φ).
- Tensión entre Fase y Neutro = 480V / √3 = 227V (1-Φ).
- Voltaje entre tres Fases = 277V x √3 = 480V (3-Φ).
Artículos Relacionados:

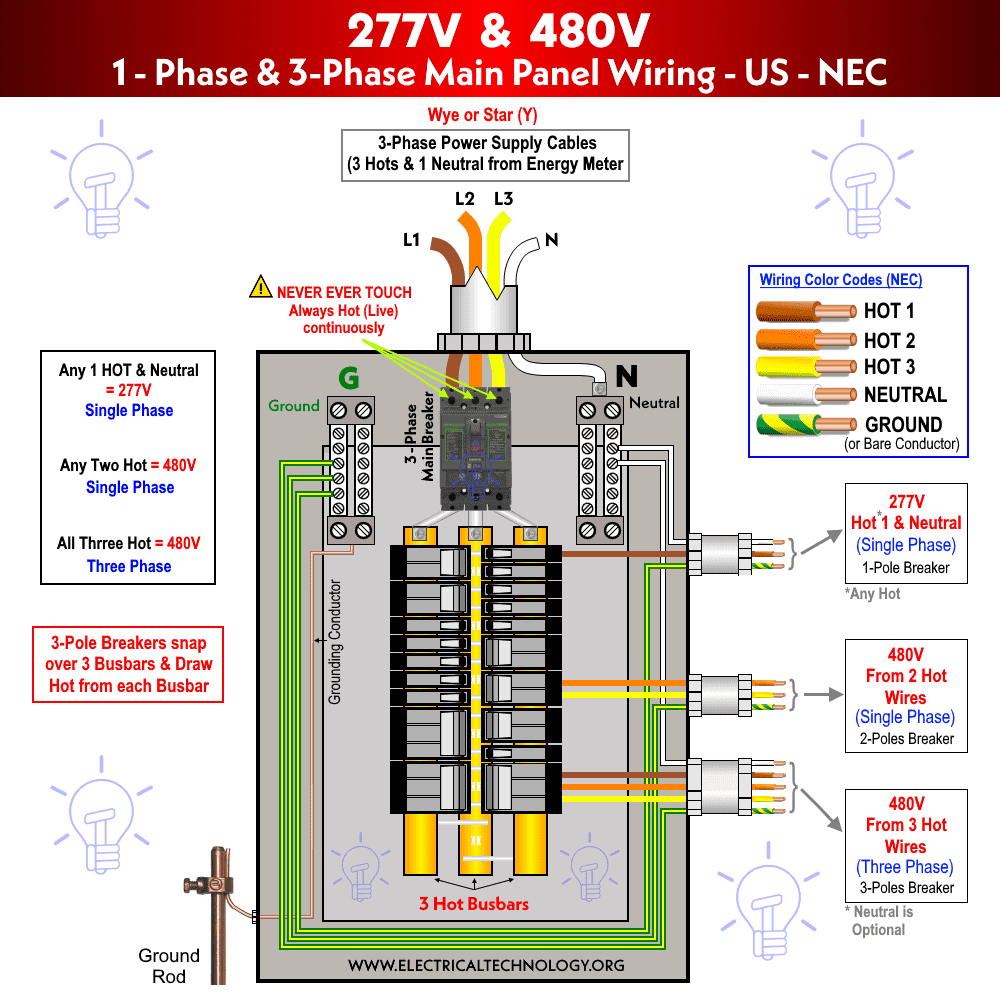

Para este tipo de servicio, el suministro trifásico, incluido el suministro monofásico, desde el secundario del transformador de distribución a través de cables aislados ingresa a la caja del medidor y al interruptor de seguridad y finalmente ingresa a la caja del panel principal. Cada cable vivo o de línea se conecta a una barra colectora separada en la caja del panel para una mayor distribución de energía.
Los códigos de color para tres cables calientes son amarillo, naranja y azul para Hot1, Hot2 y Hot3, blanco o gris para neutro y verde para tierra.
Se utilizan disyuntores de tres polos, dos polos y unipolares para encajar (es decir, en las pistas metálicas para sujetar firmemente los CB) sobre tres barras colectoras, lo que extrae CALIENTE de cada barra colectora. Hay dos barras colectoras adicionales para Neutro y Tierra respectivamente. El cable de tierra está conectado a la varilla de tierra (consulte la configuración completa de conexión a tierra) por motivos de seguridad.
En sistemas de cableado monofásicos y trifásicos de 277 V y 480 V, los niveles de voltaje disponibles son los siguientes dentro del panel de servicio principal.
- Voltaje entre tres cables calientes (caliente 1, caliente 2 y caliente 3) = 480 V, trifásico
- Voltaje entre dos cables calientes cualesquiera = 480 V, monofásico
- Voltaje entre cualquier cable caliente y neutro = 277 V, monofásico
Haga clic en la imagen para ampliar
Publicación relacionada:
Veamos cómo cablear disyuntores monofásicos y trifásicos de 480 V y 277 V y circuitos de carga en la caja de disyuntores de la siguiente manera.
¿Cómo cablear circuitos y disyuntores monofásicos de 277 V?
El siguiente tutorial muestra cómo cablear un disyuntor monofásico de 277 V derivado de un suministro trifásico de 480 V para usos comerciales.
Se puede lograr una monofásica de 277 V entre cualquier cable caliente (ya sea H1, H2 o H3) y Neutro. Por ejemplo, en la figura siguiente, hemos conectado un troffer de 277 V a un disyuntor MCB unipolar, ya que la mayoría de los troffers para iluminación funcionan con 120 V-277 V. El disyuntor unipolar está conectado al cable activo 2, al neutro y al cable de tierra.
Puede utilizar y conectar tomacorrientes monofásicos de 277 V como L7-30R, L7-20R, L7-15R, 7-50R, 7-30R, 5-20R, 7-15R, etc. Todos ellos necesitan tres cables, es decir, un cable caliente de el disyuntor y los cables de tierra + neutro.
¿Cómo cablear circuitos y disyuntores monofásicos de 480 V?
En un mismo cuadro teniendo 480V trifásico y monofásico, podremos conectar e instalar circuitos de carga monofásicos de 480V. Para hacerlo, simplemente conecte el aparato (circuito de iluminación de la carretera, por ejemplo) mediante un disyuntor de dos polos conectado a dos cables activos (como Hot1 y Hot 3) y un cable a tierra. Conecte el cable neutro adicional si es necesario según los requisitos del circuito.
Por ejemplo, los tomacorrientes L8-20R, L8-30R necesitan una conexión de tres cables, es decir, se pueden conectar sin neutro, por ejemplo, dos cables calientes más un cable de tierra. Lo mismo ocurre con las sobretensiones monofásicas de 277-480 V que se encuentran en calentadores de agua, motores y estacionamientos para circuitos de iluminación.
Artículos Relacionados:
¿Cómo cablear circuitos y disyuntores trifásicos de 480 V?
Para circuitos trifásicos de 480 V, necesitamos cuatro o cinco cables (tres como desfasados, es decir, todas las líneas diferentes). Como se muestra en la siguiente figura, tenemos dos aparatos, por ejemplo, un motor trifásico y un tomacorriente L22-30R. Puedes ver que hemos conectado los tres cables calientes en ambos casos. Además, hemos conectado cables neutros y gerundios, así como según los requisitos del circuito. Lo mismo se aplica a los tomacorrientes de 20 amperios como el L22-20R.
No siempre es necesario el cable neutro en todos los casos para circuitos trifásicos de 480 V, ya que depende de la potencia y el diseño de los electrodomésticos. Por ejemplo, L19-30R, L19-20R, L16-30R, L16-20R, los tomacorrientes se pueden conectar mediante tres cables calientes + cable de tierra.
Para una instalación adecuada de cualquier otro dispositivo trifásico, lea atentamente el manual del usuario antes de realizar el cableado para aplicaciones y sistemas de suministro comerciales.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Códigos de colores de cableado para 480 y 277 V:
Para servicio de 277 V y 480 V, hemos utilizado diferentes colores de cables solo con fines ilustrativos. Siga los códigos eléctricos nacionales, es decir, los códigos de color del cableado NEC u otros códigos de color del área local.
En este tutorial, circuitos monofásicos y trifásicos de 277 V y 480 V, hemos utilizado los códigos de colores de cableado de práctica general NEC + de la siguiente manera.
- Marrón = Caliente 1 o Línea 1
- Naranja = Caliente 2 o Línea 2
- Amarillo = Caliente 3 o Línea 3
- Blanco = Cable neutro
- Verde o verde con Amarillo rayas = Conductor desnudo como cable de tierra
Tenga en cuenta que no utilice verde, verde con raya amarilla o conductor desnudo para aquellos cables que llevan tensión. Utilice únicamente alambre de cobre para reducir la resistencia y el calor en lugar de alambres de aluminio en el cableado de la caja del panel principal. Además, Vivo, Fase y Línea(s) representan lo mismo, es decir, aquellos cables que tienen voltaje vivo.
Artículos Relacionados:
Precauciones de seguridad
Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para hacerlo, apague el interruptor principal en la caja del panel principal.
Nunca se pare ni toque piezas húmedas y metálicas mientras repara o instala circuitos activos.
Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
