Cableado del temporizador de retardo de encendido AH3 para circuitos de 120 V y 240 V
Los temporizadores desempeñan un papel crucial en la automatización y el control del funcionamiento de electrodomésticos y maquinaria tanto en aplicaciones residenciales como industriales. Se utilizan para un control preciso de operaciones secuenciales basadas en plazos específicos. Estos temporizadores se pueden utilizar para retardo de encendido, retardo de apagado o conmutación de relé durante duraciones específicas. En el siguiente tutorial de cableado, lo guiaremos sobre cómo cablear y controlar un temporizador AH3 usando interruptores de 2 y 3 vías para operaciones de retardo de encendido para controlar circuitos de carga de 120 V y 240 V.
Temporizador AH3-3
El temporizador AH3-3 es un tipo de relé temporizador industrial que funciona dentro de un rango de tiempo específico, normalmente ajustable por el usuario. Se utiliza comúnmente en aplicaciones de control y automatización para gestionar funciones de temporización como retardo de encendido/apagado, generación de impulsos u operación cíclica.
La designación «AH3-3» a menudo se refiere a un modelo o serie específica de temporizadores producidos por varios fabricantes. Estos temporizadores suelen contar con una pantalla digital o analógica para configurar y monitorear intervalos de tiempo, así como entradas y salidas de control (es decir, controlar los relés, el motor, el solenoide, etc.) para una integración perfecta en sistemas automatizados.
Los temporizadores como AH3-3, SA3PA-B, H3BA, H3CR, etc. son dispositivos versátiles que se utilizan para retardo de encendido, retardo de apagado y conmutación de relés en diversas industrias, incluida la fabricación, HVAC (calefacción, ventilación y aire acondicionado) y procesos. control, para facilitar la sincronización y secuenciación precisas de las operaciones.
A continuación se muestran las etiquetas de los terminales impresas en la placa de identificación del temporizador AH3-3:
- Línea (Fase o “+”) = Terminal 2
- Neutro (N o “-“) = Terminal 7
- COM “Común” = Terminales 8 y 1
- No “Normalmente Abierto” = Terminales 3 y 6
- NC “Normalmente cerrado” = Terminales 4 y 5
Conexiones de pines del temporizador AH3-3
El siguiente diagrama ilustra los terminales de la base y sus respectivas conexiones de clavijas para el temporizador de relé AH3.
- Pines 2 y 7 = Energizar la bobina del relé mediante Fase y Neutral en C.A. o (+) y (–) exhaustivo Suministro de CC.
- Pin 1 es Común y normalmente cerrado con clavija 4 y normalmente abierto con Patilla 3.
- Patilla 8 es Común y Normalmente cerrado con Patilla 5 y normalmente abierto con clavija 6.
Clasificaciones del temporizador de retardo AH3
- Los temporizadores de retardo de apagado se emplean cuando se requiere la activación inmediata de un electrodoméstico durante un período específico, con apagado automático una vez transcurrido el período de retardo predeterminado.
- Los temporizadores de retardo de encendido se utilizan para activar un aparato después de un tiempo específico, durante el cual el aparato permanece inactivo. Una vez que concluye el período de retraso, se activa el circuito de carga. Consulte nuestra publicación anterior sobre la comparación entre los temporizadores de retardo de encendido y retardo de apagado.
- Los ajustes de tiempo típicos varían desde 0 a 60 minutosofreciendo flexibilidad en la operación.
- Al tratar con 120V circuito de cargas, asegúrese de una capacidad de cableado de hasta 6 amperios.
- Para 240V circuitos de carga, la capacidad máxima de cableado recomendada es 3 amperios.
- Para evitar sobrecargas, es esencial respetar los límites de carga, como 720W (calculado como 120V x 6A o 240V x 3A). Específicamente, tenga cuidado al conectar dispositivos como bombas de recirculación, ventiladores de ático o bombas de agua con clasificación de 1/2 CV, 1/3 CV o 1/4 CVya que estas cargas inductivas pueden generar altas corrientes iniciales durante el arranque.
¿Cómo cablear el temporizador de retardo de encendido AH3-3 para circuitos de 120 V y 240 V?
Siga estos pasos para cablear el temporizador de retardo de encendido AH3-3 para una carga monofásica de 120 V o 240 V:
- Asegúrese de que la fuente de alimentación del circuito esté apagada. Si no está seguro, simplemente apague el disyuntor de suministro principal en el panel principal.
- Seleccione el temporizador con la clasificación adecuada para el circuito de carga que desee, ya sea 120 V o 240 V.
- Para un circuito de carga de 120 V, conecte los terminales Fase y Neutro a los terminales 2 y 7 del temporizador, respectivamente. Para un circuito de carga de 240 V, conecte la Línea 1 y la Línea 2 a los terminales 2 y 7 del temporizador. En el caso de voltaje de control de CC, conecte los cables + y – a los terminales 2 y 7 del temporizador.
- Conecte un botón pulsador o interruptor (p. ej., un interruptor de 2 o 3 vías) al cable de Línea, conectándolo al terminal #2 del temporizador. Este interruptor controla la señal de entrada y el funcionamiento del temporizador, incluido su encendido y apagado.
- Dependiendo de los requisitos de su circuito, ya sea un retardo de encendido o un retardo de apagado, conecte el circuito de carga (por ejemplo, motor, punto de luz, timbre, bomba de recirculación) al temporizador usando los contactos comunes y normalmente cerrados o normalmente abiertos (consulte Consulte los diagramas de cableado para una explicación más clara).
- Ajuste el tiempo de retardo girando la perilla del temporizador al valor deseado.
- Cuando activa el circuito cambiando el interruptor externo, el temporizador comenzará la cuenta regresiva del tiempo predefinido establecido en el temporizador. Los puntos de carga se activarán cuando expire el tiempo de retardo, por eso se llama temporizador de retardo de encendido.
Es bueno saberlo: el método de cableado para el temporizador AH3 es el mismo para los circuitos de carga de 120 V y 240 V, excepto que en un circuito de 120 V, el temporizador está conectado a la Fase y al Neutro, y en un circuito de 240 V, está conectado a la Línea 1. y Línea 2, respectivamente, a los terminales 2 y 7 del temporizador.
En lenguaje sencillo:
Conexión del temporizador en un circuito de 120 V:
- El cable de fase se conecta al terminal 2.
- El cable neutro se conecta al terminal 7 del temporizador.
Conexión del Temporizador en un Circuito de 240V:
- La línea 1 se conecta al terminal 2.
- La línea 2 se conecta al terminal 7 del temporizador.

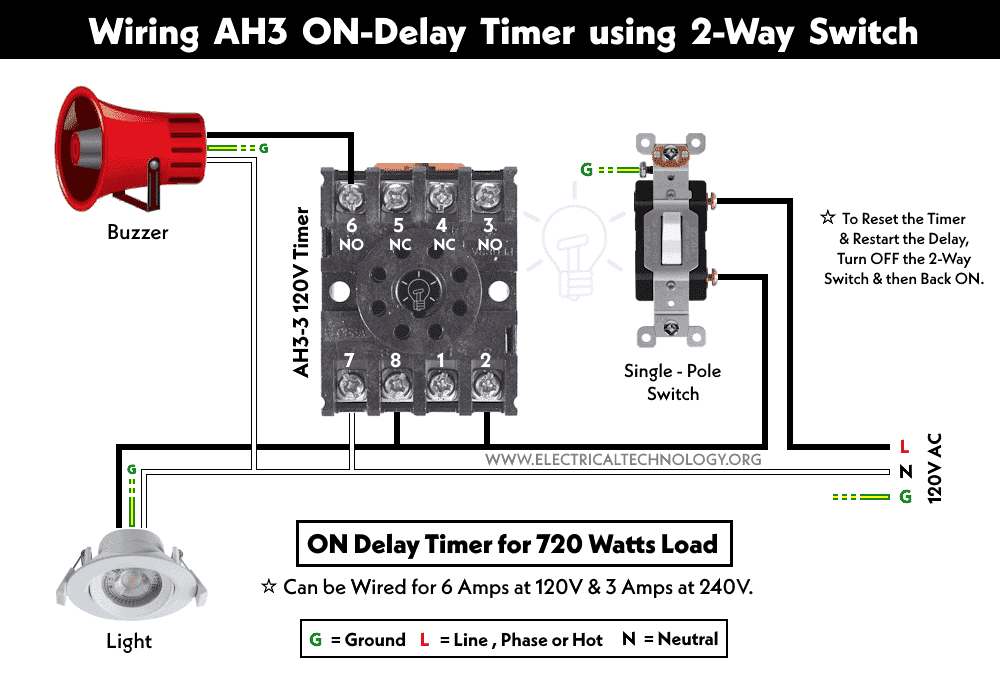

Cableado del temporizador de retardo de encendido AH3 mediante un interruptor de 2 vías
En el siguiente diagrama de cableado, hemos utilizado un interruptor unipolar para controlar el funcionamiento del zumbador mediante un mecanismo de retardo de encendido mediante un temporizador AH3.
En este circuito, cuando el operador enciende el interruptor de dos vías, el punto de luz se iluminará inmediatamente ya que está conectado directamente a la fuente de alimentación de 120 V. Simultáneamente, el temporizador de retardo comienza a funcionar y comienza la cuenta regresiva del tiempo predefinido. Cuando expira el tiempo de retardo, el terminal común del temporizador cambia de los contactos NC (normalmente cerrado) a NO (normalmente abierto), activando el circuito y provocando que el zumbador comience a sonar.
Haga clic en la imagen o ábrala en una nueva pestaña para ampliar
Si el operador apaga el interruptor unipolar, el timbre permanecerá apagado. Para restablecer el circuito del temporizador y reiniciar el retardo, simplemente apague el interruptor de 2 vías y luego vuelva a encenderlo.
Cableado del temporizador de retardo de encendido AH3-3 mediante un interruptor de 3 vías
En este diagrama de cableado, hemos empleado un interruptor de tres vías para controlar el funcionamiento con retardo de encendido de la bomba de recirculación del calentador de agua mediante un temporizador AH3. Esta configuración permite la activación del circuito del temporizador en cualquier posición del interruptor de tres vías, ya sea arriba o abajo.
Cuando el operador cambia la posición del interruptor de tres vías (ya sea hacia arriba o hacia abajo), el circuito de carga no se iniciará inmediatamente. En cambio, el circuito del temporizador se activará y comenzará la cuenta regresiva del lapso de tiempo predefinido. Una vez transcurrido el tiempo de configuración, el temporizador activará la carga, lo que hará que la bomba de recirculación se ponga en marcha y circule agua caliente a cada baño.
Haga clic en la imagen o ábrala en una nueva pestaña para ampliar
Es importante tener en cuenta que el circuito del temporizador permanece encendido continuamente. Cuando el operador cambia la posición a otra, se reinicia y comienza a contar el tiempo nuevamente. Durante este tiempo, la bomba de recirculación permanece apagada debido al retraso implementado en el funcionamiento de encendido a través del temporizador. El temporizador se puede desactivar completamente mediante un disyuntor o cualquier otro interruptor externo utilizado en el cable de fase conectado al temporizador.
Bueno saber: Si ha utilizado un cable pequeño (como el calibre 18) para el interruptor y el control del temporizador, simplemente conecte un fusible de 5-10 A como se muestra en la figura. En caso de que se produzca un cortocircuito en un disyuntor de 20 A (donde se utiliza un cable de calibre 12 y es adecuado para un disyuntor de 20 A), toda la corriente pasará a través del cable de calibre 18. Por lo tanto, el fusible protegerá contra sobrecargas y cortocircuitos.
