Cableado del termostato del calentador de agua eléctrico de 9 kW de elemento dual continuo de 230 V y 240 V
En la serie de cableado de termostatos y calentadores de agua eléctricos, mostraremos el cableado continuo, es decir, simultáneo, de elementos calefactores duales (9000 vatios (cada uno de 4500 vatios) y termostatos para calentadores de agua eléctricos de 240 V y 230 V. Puede ver la publicación de previsiones para 240 V. Instalación de cableado de calentador de agua no simultánea.
Como hemos comentado antes sobre lo simultáneo (continuo) y no simultáneo (no continuo). En pocas palabras, los termostatos y resistencias contenciosos o simultáneos están operativos al mismo tiempo que se alimentan de forma independiente mientras que en modo discontinuo (no simultáneo), la resistencia superior se apaga cuando finaliza el trabajo y enciende el termostato inferior. y elemento calefactor automáticamente debido a la configuración del cableado.
En esta publicación, mostraremos un elemento dual de 9 kW (elemento calefactor de 4,5 kW cada uno) con suministro de CA de 240 V y 230 V con termostato y cableado de elementos calefactores para funcionamiento continuo, es decir, tanto los termostatos como el elemento calefactor estarán operativos a la vez ya que reciben energía por separado. suministro desde el cuadro de distribución principal.
Artículos Relacionados:
Cableado del termostato del calentador de agua de 9 kW de elemento dual simultáneo de 240 V CA
Para el cableado simultáneo del calentador de agua de 9000 vatios, hemos utilizado cables rojo y negro como Línea 1 y Línea 2 para 240 VCA y Línea y Neutro para 230 VCA respectivamente.
Cableado simultáneo de 240 V
Ambas Líneas del cuadro principal de 120V/240V como fuente de alimentación se conectan a los termostatos y resistencias. l1 está conectado al lado izquierdo del termostato superior y del termostato inferior L3 mediante disyuntor de 50 amperios e interruptores de seguridad de 45 a 50 amperios. La misma fuente de alimentación está conectada al termostato inferior y al elemento calefactor seguido del mismo disyuntor e interruptor. Puede utilizar dos disyuntores de 30 amperios para dos termostatos y elementos calefactores en lugar de un disyuntor de 50 amperios.
Haga clic en la imagen para ampliar
l4 y T2 Los terminales de ambos termostatos están conectados a los elementos calentadores superior e inferior. En el caso de un disyuntor único (50 A), se puede utilizar un cable de calibre 6, mientras que el calibre 10 es adecuado en el caso de dos cortacircuitos separados, cada uno de 30 A.
Cableado relacionado del calentador de agua:

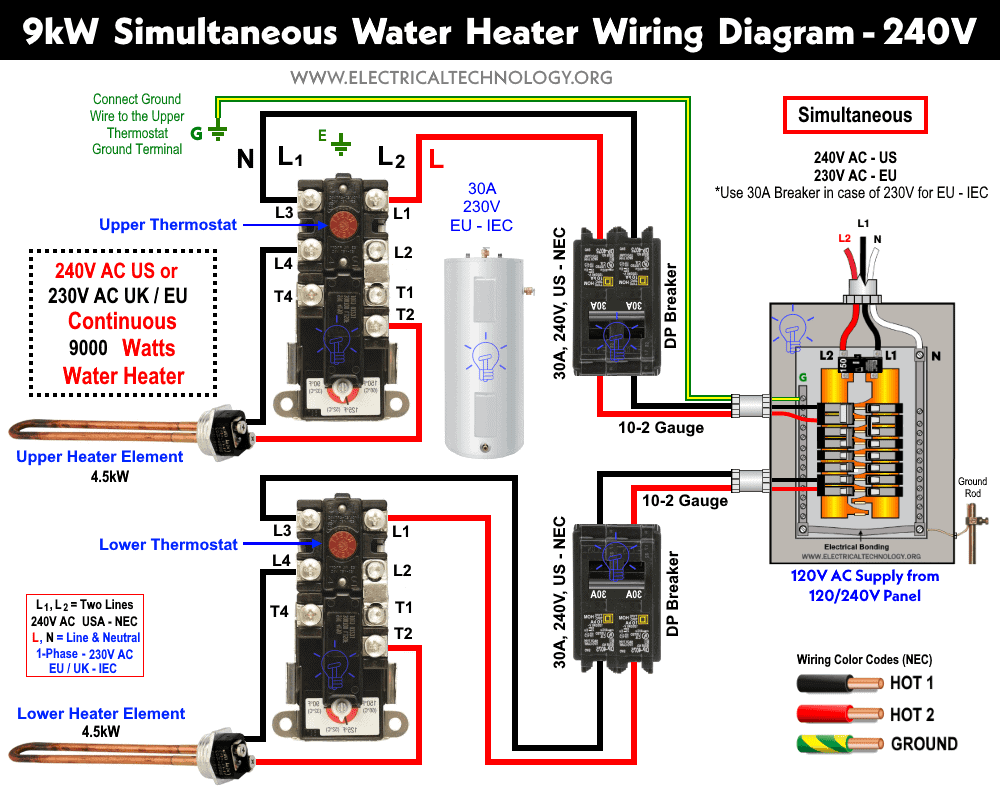

El siguiente diagrama de cableado muestra un calentador de agua de 9000 vatios cableado para funcionamiento simultáneo donde tanto los termostatos como los elementos están conectados a disyuntores de dos polos separados de 30 amperios cada uno.
Haga clic en la imagen para ampliar
Cableado del calentador relacionado:
Cableado simultáneo de 230 V
La conexión de cableado continuo del calentador de agua monofásico de 230 V es la misma que la anterior para 240 V, donde la única diferencia es que L1 y yo2 se indican mediante cables de línea y neutro.
Disyuntor, corriente y clasificación del interruptor:
En caso de suministro de 240 V CA:
- Potencia total = 9 kW vatios.
- Corriente de carga = 9kW / 240V = 37.5A.
Dado que el tamaño del disyuntor debe ser del 125% de la corriente de carga total, por lo tanto,
- 37,5A x 125%
- 37,5A x 1,25 = 46.875A
El límite seguro más cercano es un fusible o disyuntor de 50 A.
En otras palabras, un disyuntor de 50 A con suministro de 240 V puede manejar con seguridad los 9000 vatios. Si asumimos la calificación del 80% para un funcionamiento fluido y carga futura, entonces:
- 50A x 240V x 80%
- 50 A x 240 V x 0,8 = 9600 vatios.
Esto significa que el sistema puede manejar de forma segura una carga de hasta 9,6 kW cuando la potencia de nuestro calentador es de 9 kW.
Nota: color rojo ilustra el Línea o Fase alambre y De color negro muestra el Cable neutral en las figuras anteriores. Puede seguir los códigos de colores de cableado regionales, es decir, IEC o NEC.
Cableado del calentador relacionado:
Advertencia:
- Desconecte la energía antes de reemplazar, reparar, solucionar problemas, realizar mantenimiento e instalar aparatos y equipos eléctricos.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el tamaño adecuado del disyuntor de acuerdo con la clasificación de carga.
- De lo contrario, se pueden producir descargas eléctricas, lesiones graves, incendios o incluso la muerte.
- Siga las instrucciones del manual, los códigos de área locales o comuníquese con un electricista autorizado para una instalación adecuada.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
