Cableado del termostato del calentador de agua eléctrico de elemento dual desequilibrado continuo trifásico
En nuestra popular serie de instalación de cableado de calentadores de agua eléctricos, mostraremos Termostatos de calentadores eléctricos trifásicos desequilibrados y simultáneos y cableado de elementos calefactores (480 V o cualquier otro voltaje trifásico – NEC y 400 V a 415 V CA – IEC) en el post de hoy.
Diferencia entre calentador de agua trifásico balanceado y no balanceado
- Calentador de agua trifásico equilibrado:
En el cableado trifásico equilibrado, todos los cables (líneas) calientes llevan el mismo suministro (la misma magnitud de corriente y voltaje). En caso de conexión en estrella, el neutro transporta corriente cero y actúa como camino de retorno de la corriente.
- Calentador de agua trifásico desequilibrado:
En este cableado, un solo cable caliente (línea) proporciona suministro a ambos elementos calefactores a través del termostato del calentador. La suma total del punto neutro no es cero, es decir, transporta la corriente neta desequilibrada.
Artículos Relacionados:
3 fases Desequilibrado Simultáneo Cableado del termostato del calentador de agua
Simultáneo o continuo significa que tanto los termostatos superior e inferior como los elementos calefactores están operativos al mismo tiempo y no dependen uno del otro, ya que se ha proporcionado un suministro trifásico independiente para cada elemento calefactor.

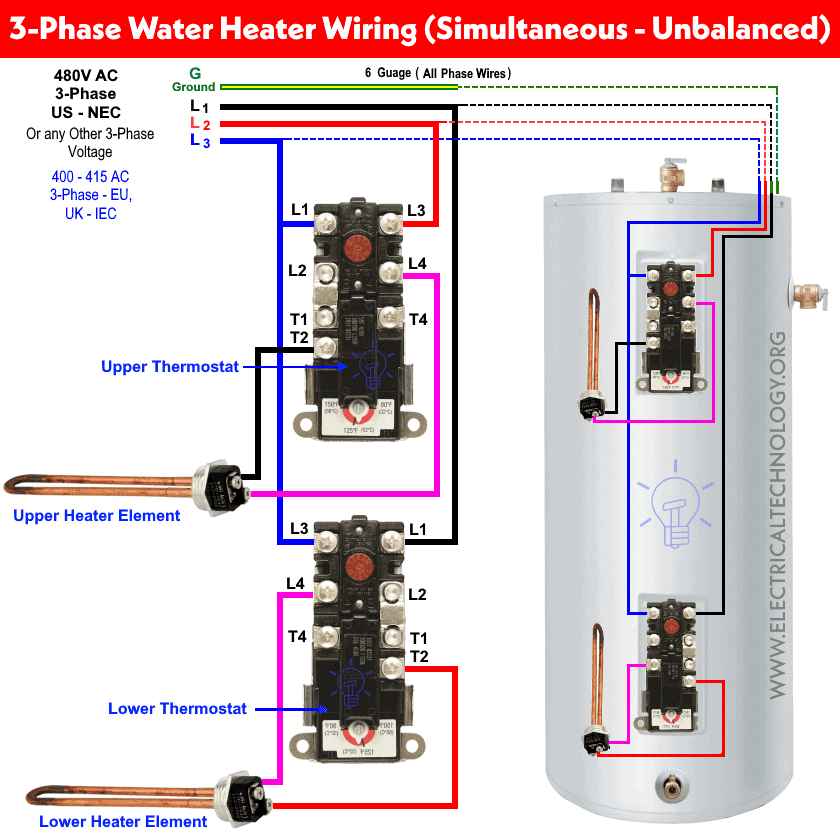

Tenga en cuenta que tanto el termostato inferior como el superior tienen protección ECO, es decir, ambos son iguales. En esta conexión de cableado desde un panel principal trifásico, la Línea 1 (Negra) se conecta a la L1 y yo3 terminales de los termostatos superior e inferior respectivamente. La línea 2 (roja) y la línea 3 (azul) están conectadas a la L3 del termostato superior y L1 del termostato inferior respectivamente.
El elemento calefactor superior está conectado a través de L4 y T2 Los terminales del termostato superior y el elemento calefactor inferior están conectados a través de L.4 y T2 terminales del termostato inferior.
De esta manera ambos elementos calefactores están operativos al mismo tiempo. Se puede utilizar el mismo diagrama de cableado para trifásico 480V AC o cualquier otro voltaje trifásico (US – NEC) o cualquier otro suministro trifásico y Trifásico 400 – 415 VCA (Reino Unido y UE – IEC). Tenga en cuenta que hemos utilizado rojo, negro y azul para líneas vivas trifásicas sólo con fines ilustrativos. Puede seguir los códigos eléctricos regionales y los colores de cableado.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Tamaño de cable y disyuntor para calentadores eléctricos trifásicos
En nuestro tutorial de cableado, hemos utilizado cable de calibre 6 para cada cable caliente. Puede utilizar un cable/alambre del tamaño adecuado y un disyuntor del tamaño adecuado según la clasificación del calentador. Consulte el manual del usuario y los datos de la placa de identificación impresa en el termostato y los elementos calefactores.
| Potencia del elemento | Etapas | Tamaño del disyuntor (amperios) | Tamaño del cable de cobre en calibre | ||||||
| 208V | 240V | 277V | 480V | 208V | 240V | 277V | 480V | ||
| 3000W | 1 | 20 A | 20 A | 15 A | 15 A | 12 | 12 | 14 | 14 |
| 3 | 20 A | 20 A | – | 15 A | 12 | 12 | – | 14 | |
| 3800W | 1 | 25 A | 20 A | – | – | 10 | 10 | – | – |
| – | – | – | – | – | – | – | – | – | |
| 4000W | 1 | 25 A | 25 A | 20 A | 15 A | 10 | 10 | 12 | 14 |
| 3 | 25 A | 25 A | – | 15 A | 10 | 10 | – | 14 | |
| 4500W | 1 | 30 A | 25 A | 25 A | 15 A | 10 | 10 | 10 | 14 |
| 3 | 30 A | 25 A | – | 15 A | 10 | 10 | – | 14 | |
| 5000W | 1 | 30 A | 30 A | 25 A | 15 A | 10 | 10 | 10 | 14 |
| 3 | 30 A | 30 A | – | 15 A | 10 | 10 | – | 14 | |
| 5500W | 1 | 35 A | 30 A | 25 A | 15 A | 8 | 10 | 10 | 14 |
| 3 | 35 A | 30 A | – | 15 A | 8 | 10 | – | 14 | |
| 6000W | 1 | 40 A | 35 A | 30 A | 20 A | 8 | 8 | 10 | 12 |
| 3 | 35 A | 30 A | – | 15 A | 8 | 10 | – | 14 | |
| 8000W | 1 | 50 A | 45 A | 40 A | 25 A | 8 | 8 | 8 | 10 |
| 3 | 45 A | 40 A | – | 20 A | 8 | 8 | – | 12 | |
| 9000W | 1 | – | 50 A | 45 A | 25 A | – | 8 | 8 | 10 |
| 3 | 50 A | 45 A | – | 25 A | 8 | 8 | – | 10 | |
| 10000W | 1 | – | – | 50 A | 30 A | – | – | 8 | 10 |
| 3 | – | 50 A | – | 25 A | – | 8 | – | 10 | |
| 11000W | 1 | – | – | 50 A | 30 A | – | – | 8 | 10 |
| 3 | – | 50 A | – | 25 A | – | 8 | – | 10 | |
| 12000W | 1 | – | – | – | 35 A | – | – | – | 8 |
| 3 | – | – | – | 30 A | – | – | – | 10 | |
Artículos Relacionados:
Códigos de colores del cableado trifásico: NEC e IEC
Además de los códigos de color de cableado NEC o IEC, puede utilizar los códigos de área locales aplicables a su región.
COMITÉ EJECUTIVO NACIONAL:
120 V, 208 V y 240 CA:
Negro = Fase 1 o Línea 1, Rojo = Línea 2, Azul = Línea 3, Blanco / Gris = Neutro y Verde/Amarillo = Cable de tierra
277V y trifásico 480V
Marrón = Fase 1 o Línea 1, Naranja = Línea 2, Amarillo = Línea 3, Gris = Neutro y Verde o conductor desnudo = Cable de tierra
CEI:
Trifásico 400 a 415 AC:
Marrón = Fase 1 o Línea 1, Negro = Línea 2, Gris = Línea 3, Azul = Neutro y Verde = Conductor de tierra
Artículos Relacionados:
Advertencia:
- Desconecte la energía antes de reemplazar, reparar, solucionar problemas, realizar mantenimiento e instalar aparatos y equipos eléctricos.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el tamaño adecuado del disyuntor de acuerdo con la clasificación de carga.
- De lo contrario, se pueden producir descargas eléctricas, lesiones graves, incendios o incluso la muerte.
- Siga las instrucciones del manual, los códigos de área locales o comuníquese con un electricista autorizado para una instalación adecuada.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
