Cableado del termostato del calentador de agua eléctrico de elemento dual desequilibrado no continuo trifásico
En nuestra publicación de hoy, mostraremos Termostatos para calentadores de agua eléctricos trifásicos no simultáneos y desequilibrados y cableado de resistencias duales (480V y 400V AC) en serie de cableado e instalación de calentadores de agua eléctricos.
Ya conocemos la diferencia entre el cableado del calentador de agua trifásico equilibrado y desequilibrado (desequilibrio) que se analiza en Cableado del calentador de agua trifásico simultáneo, por lo que nos ceñiremos únicamente al cableado del calentador de agua trifásico no continuo.
Artículos Relacionados:
Cableado del termostato del calentador de agua trifásico no simultáneo y desequilibrado
No simultáneo o no continuo significa que solo un elemento calefactor y el termostato relacionado funcionan a la vez, ya sea inferior o superior. En otras palabras, los termostatos y elementos calefactores superiores e inferiores están conectados de tal manera que ambos dependen uno del otro. Cuando el elemento calefactor superior hace su trabajo, la configuración del cableado desconecta automáticamente el termostato superior y el elemento calefactor y conecta el termostato inferior y el elemento calefactor.

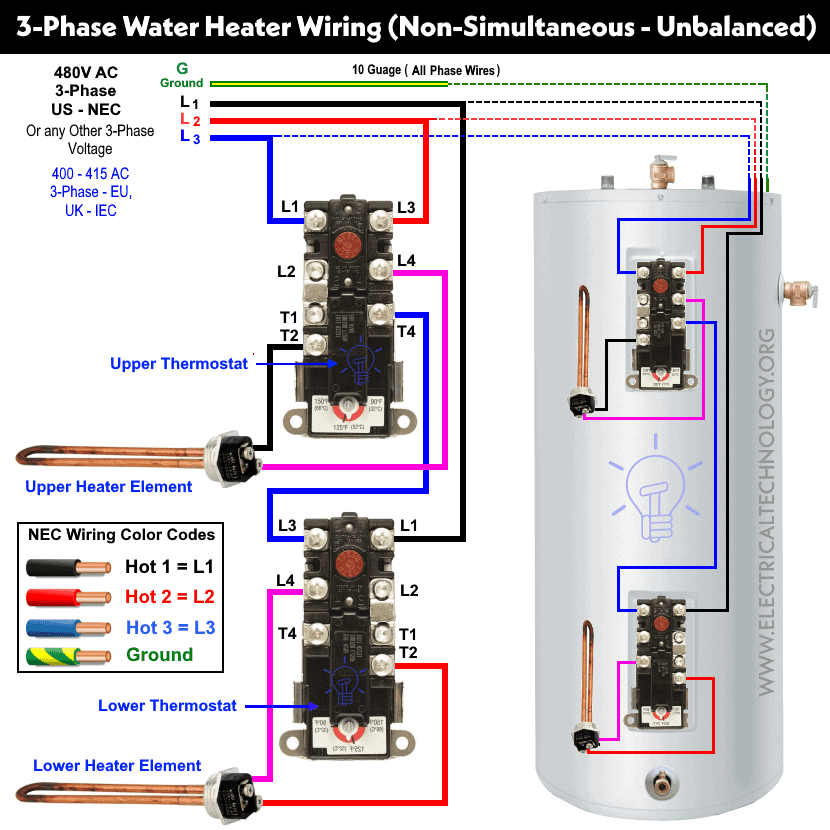

Tenga en cuenta que tanto el termostato inferior como el superior tienen protección ECO, es decir, ambos son iguales. En esta conexión de cableado, la Línea 1 (Negra) está conectada al terminal superior L del termostato.1 y ultimo l3 terminales del termostato inferior a través del terminal T4 del termostato superior. La línea 2 (Roja) está conectada a la L3 terminal del termostato superior y la Línea 3 (Azul) está conectada directamente al L1 del termostato inferior.
El elemento calefactor superior se conecta mediante T2 y T4 del termostato superior mientras el elemento calefactor inferior está conectado al L4 y T2 terminales del termostato inferior.
Se puede utilizar el mismo diagrama de cableado para trifásico 480V AC (EE.UU. – NEC) o cualquier otro suministro trifásico como Trifásico 400 – 415 V CA (Reino Unido y UE – IEC). Tenga en cuenta que hemos utilizado rojo, negro y azul para líneas vivas trifásicas sólo con fines ilustrativos. Puede seguir los códigos eléctricos y colores de cableado regionales (consulte la sección siguiente).
Haga clic en la imagen para ampliar
Artículos Relacionados:
Disyuntor y tamaño de cable para calentador de agua trifásico
Se debe utilizar un cable de calibre 6 para cada línea, ya que se trata de cableado no simultáneo (para simultáneo, hemos utilizado calibre 6 para cada línea). Puede utilizar el cable/alambre y el disyuntor apropiados según la clasificación del calentador. Consulte el manual del usuario y los datos de la placa de identificación impresa en el termostato y los elementos calefactores. La siguiente tabla muestra el tamaño adecuado del cable/cable y el tamaño de protección del fusible/disyuntor.
Artículos Relacionados:
Códigos de colores para cableado trifásico: IEC y NEC
Puede utilizar los códigos de área locales en lugar de los códigos de color de cableado NEC o IEC cuando corresponda a su región.
COMITÉ EJECUTIVO NACIONAL:
120 V, 208 V y 240 CA (1 y 3 polos):
Negro = Fase 1 o Línea 1, Rojo = Línea 2, Azul = Línea 3, Blanco / Gris = Neutro y Verde/Amarillo = Cable de tierra
277V y trifásico 480V
Marrón = Fase 1 o Línea 1, Naranja = Línea 2, Amarillo = Línea 3, Gris = Neutro y Verde o conductor desnudo = Cable de tierra
CEI:
Trifásico 400 a 415V AC:
Marrón = Fase 1 o Línea 1, Negro = Línea 2, Gris = Línea 3, Azul = Neutro y Verde = Conductor de tierra
Artículos Relacionados:
Precauciones generales
Advertencia:
- Desconecte la energía antes de reemplazar, reparar, solucionar problemas, realizar mantenimiento e instalar aparatos y equipos eléctricos.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el tamaño adecuado del disyuntor de acuerdo con la clasificación de carga.
- De lo contrario, se pueden producir descargas eléctricas, lesiones graves, incendios o incluso la muerte.
- Siga las instrucciones del manual, los códigos de área locales o comuníquese con un electricista autorizado para una instalación adecuada.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
