¿Cómo conectar dos interruptores en serie para controlar una sola carga?
En el tutorial básico de instalación de cableado eléctrico doméstico de hoy, aprenderemos Cómo cablear y conectar dos interruptores en serie. para controlar y operar un único punto de luz.
En general, este no es un método ofrecido para cablear interruptores unidireccionales en serie, ya que la conexión en paralelo o en serie-paralelo se utiliza en instalaciones de cableado eléctrico común. En algunos casos puede parecer una conexión inútil, pero existen algunas posibilidades en las que tenemos que controlar una sola carga desde dos lugares mientras ambos interruptores deben estar encendidos para operar la carga.
Antes de entrar en detalles, veremos el Mecanismo básico de construcción y funcionamiento de vía única (2 vías en el norte). America) cambiar que se muestra en la figura siguiente:
A continuación se muestra un sencillo tutorial paso a paso con un diagrama esquemático y de cableado que muestra ¿Cómo cablear interruptores unidireccionales en serie?
Requisitos:
- Interruptores unidireccionales (SPST = unipolar de paso único) x 2 No
- Lámpara (bombilla) x 1 No
- Trozos cortos de cables x 4 No
Procedimiento:

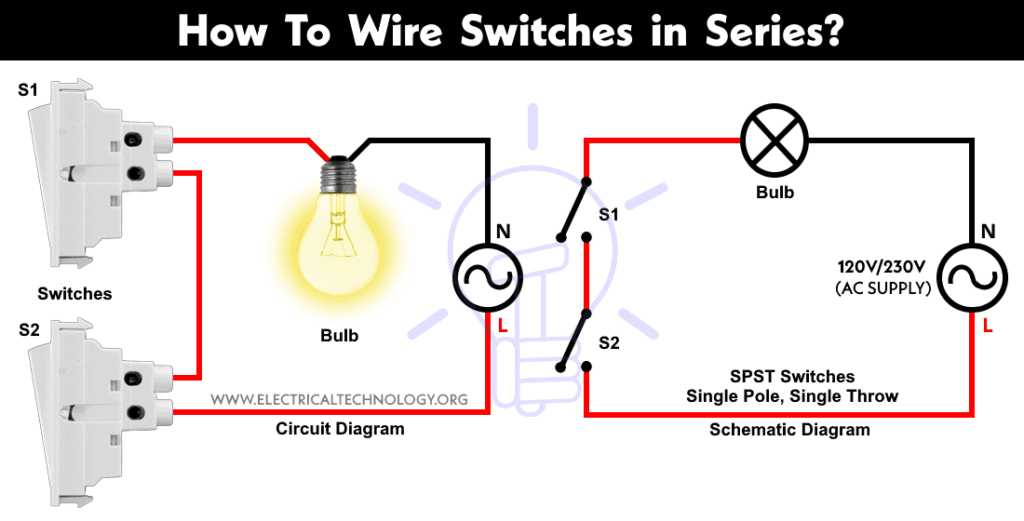

Conecte los dos interruptores unidireccionales y la bombilla en serie a la fuente de alimentación como se muestra en la figura siguiente. Tenga en cuenta que ambos interruptores S1 y S2 debe estar cerrado para completar el circuito.
Si hay más interruptores conectados en serie con aparatos eléctricos, es decir, puntos de luz, todos ellos deben estar en la posición ON para operar la carga. Si uno de los interruptores individuales está abierto, el circuito no funcionará.
Haga clic en la imagen para ampliar
El circuito solo se completará si ambos interruptores están en la posición ON. En otras palabras, si uno de los interruptores está abierto o en la posición APAGADO, la bombilla no brillará. Este es el mismo caso para otras cargas que están conectadas en serie para controlar mediante dos interruptores unidireccionales.
Diagramas de cableado relacionados:
A continuación se muestran las diferentes posiciones de los interruptores unidireccionales y del punto de luz cuando se conectan en serie.
Haga clic en la imagen para ampliar
Para obtener la posición de conmutación en condición ON para la bombilla, la operación anterior es la misma que la tabla de verdad de la lógica digital y la puerta que se proporciona a continuación.
| Cambiar 1 | Cambiar 2 | Posición de la lámpara |
| 0 = APAGADO | 0 = APAGADO | 0 = APAGADO |
| 0 = APAGADO | 1 = ENCENDIDO | 0 = APAGADO |
| 1 = ENCENDIDO | 0 = APAGADO | 0 = APAGADO |
| 1 = ENCENDIDO | 1 = ENCENDIDO | 1 = ENCENDIDO |
En palabras simples, hay cuatro posiciones de conmutación y si ambos interruptores están en la posición ON, la bombilla se encenderá. Por otro lado, si uno de los interruptores está en la posición APAGADO, la corriente no fluirá en el circuito ya que el circuito se comporta como un circuito abierto y, por lo tanto, la bombilla no brillará. Pase lo que pase, todos los demás interruptores conectados están en las posiciones APAGADO o ENCENDIDO.
El siguiente gif muestra todas las posiciones de los interruptores conectados en serie a una bombilla. Muestra claramente que la bombilla está ENCENDIDA cuando ambos interruptores están en la posición ENCENDIDO. Si alguno de los interruptores está en la posición APAGADO, la bombilla no brillará.
Aquí está la versión corta en vídeo:
Artículos Relacionados:
Bueno saber:
- interruptores y fusibles debe estar conectado a través línea (Cable de alta tensión.
- Cambiar las conexiones en serie no es la forma preferida de cablear electrodomésticos; en su lugar, es más confiable un método de cableado en paralelo o en serie-paralelo.
- Se requieren menos alambres y cables en este tipo de conexión de cableado.
- No es un método de cableado fiable y cómodo.
- Utilice esta conexión de cableado cuando sólo sea necesario hacerlo.
Advertencia:
- La electricidad es nuestro enemigo, si le das la oportunidad de matarte, recuerda, nunca la perderán. Lea todas las precauciones e instrucciones mientras realiza este tutorial en la práctica.
- Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones y precauciones y sígalas estrictamente.
- Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
