¿Cómo conectar dos interruptores en paralelo para controlar una sola carga?
En un tutorial anterior de instalación de cableado eléctrico doméstico básico, aprendimos cómo conectar interruptores unidireccionales en serie. Hoy aprenderemos cómo cablear y conectar dos interruptores en paralelo para controlar y operar un único punto de luz.
Principalmente, este es un método preferido para cablear interruptores unidireccionales en paralelo, ya que hoy en día se utilizan conexiones en paralelo o en serie-paralelo en instalaciones de cableado eléctrico común debido a las ventajas sobre la conexión en serie.
Antes de entrar en detalles, veremos el Construcción básica y mecanismo de funcionamiento del interruptor unidireccional. que se muestra en la figura siguiente:
A continuación se muestra un sencillo tutorial paso a paso con un diagrama esquemático y de cableado que muestra ¿Cómo conectar interruptores unidireccionales en paralelo?
Requisitos:
- Interruptores unidireccionales (SPST = unipolar de paso único) x 2 No
- Lámpara (bombilla) x 1 No
- Trozos cortos de cables x 5 No
Procedimiento:

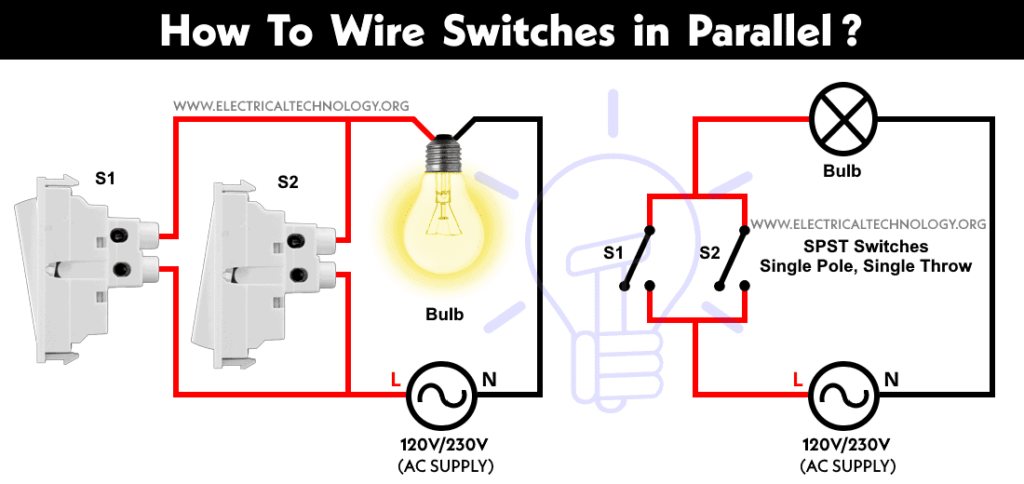

Conecte los dos interruptores unidireccionales y la bombilla en paralelo a la fuente de alimentación como se muestra en la figura siguiente. Tenga en cuenta que uno de los interruptores S1 o S2 debe estar cerrado para completar el circuito.
Si hay más interruptores conectados en paralelo con aparatos eléctricos, es decir, puntos de luz, uno de ellos debe estar en la posición ON para operar la carga. Sin embargo, la bombilla no se apagará si apaga uno de los interruptores. Es decir, todos los interruptores deben estar cerrados (posición OFF) para desconectar la carga de la fuente de alimentación.
Haga clic en la imagen para ampliar
El circuito se completará si uno de los dos interruptores está en la posición ON. En otras palabras, si uno de los interruptores está cerca o en la posición ON, la bombilla se encenderá. Este es el mismo caso para otras cargas que también se controlan mediante dos (o más) interruptores unidireccionales conectados en paralelo.
Diagramas de cableado relacionados:
A continuación se muestran las diferentes posiciones de los interruptores unidireccionales y los puntos de luz cuando se conectan en paralelo.
Haga clic en la imagen para ampliar
Para obtener la posición de conmutación en condición ON para la bombilla, la operación anterior es la misma que la tabla de verdad de la lógica digital o de la puerta que se proporciona a continuación.
| Cambiar 1 | Cambiar 2 | Posición de la lámpara |
| 0 = APAGADO | 0 = APAGADO | 0 = APAGADO |
| 0 = APAGADO | 1 = ENCENDIDO | 1 = ENCENDIDO |
| 1 = ENCENDIDO | 0 = APAGADO | 1 = ENCENDIDO |
| 1 = ENCENDIDO | 1 = ENCENDIDO | 1 = ENCENDIDO |
En palabras simples, hay cuatro posiciones de conmutación y si ambos interruptores están en la posición APAGADO, la bombilla no brillará. Por otro lado, si uno de los interruptores está en la posición ON, la corriente fluirá en el circuito ya que el circuito se comporta como un circuito completo, por lo que la bombilla brillará. No importa si todos los demás interruptores conectados están en las posiciones APAGADO o ENCENDIDO.
El siguiente gif muestra todas las posiciones de los interruptores conectados en paralelo a una bombilla. Muestra claramente que la bombilla está ENCENDIDA cuando cualquiera de los interruptores está en la posición ENCENDIDO. Si todos los interruptores están en la posición APAGADO, la bombilla no brillará.
Aquí está la versión corta en vídeo:
Artículos Relacionados:
Bueno saber:
- interruptores y fusibles debe estar conectado a través línea (Cable de alta tensión.
- Cambiar las conexiones en paralelo es una forma preferida de cablear electrodomésticos. En cambio, un método de cableado paralelo o serie-paralelo es más confiable que el cableado en serie.
- Se requieren más alambres y cables en las conexiones de cableado paralelo.
- Es un método de cableado fiable y cómodo.
Advertencia:
- La electricidad es nuestro enemigo, si le das la oportunidad de matarte, recuerda, nunca la perderán. Lea todas las precauciones e instrucciones mientras realiza este tutorial en la práctica.
- Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones y precauciones y sígalas estrictamente.
- Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
