Instalación de interruptor doble combinado (NEC), también conocido como interruptor de 2 unidades y 1 vía (IEC) para 120/240 V y 230 V C.A.
¿Qué es el interruptor doble combinado (también conocido como interruptor de 2 unidades y 1 vía)?
El interruptor doble (NEC) o el interruptor unidireccional de 2 unidades (IEC) representan lo mismo, es decir, son dos interruptores unipolares (SPST) en una sola unidad como un interruptor basculante doble. Se utiliza como interruptor basculante doble o interruptor bipolar para controlar electrodomésticos residenciales de carga pequeña, como bombillas y ventiladores, etc.
Bueno saber: El doble interruptor se conoce como Double Rocker. Palanca dúplex, o balancín doble, dispositivo combinado de 2 interruptores unipolares, interruptor de palanca doble combinado o interruptor doble combinado en Norteamérica (EE. UU. – NEC). Si bien se lo conoce como interruptor unidireccional de dos unidades (combinación de dos interruptores unidireccionales) en los siguientes países de Europa, el Reino Unido y la IEC. La «Gang» solo representa la cantidad de interruptores en la placa, que también se conoce como «Throw», «Rocker» o «Dimmer», mientras que «Way» describe la cantidad de circuitos de control por interruptor, por ejemplo, unidireccional, bidireccional. , de tres vías, de cuatro vías, etc. Por ejemplo. Un interruptor de 1 unidad y 1 vía solo controla un único circuito (como la iluminación) para el funcionamiento de encendido y apagado.
Precaución: Los interruptores siempre están conectados en los cables de fase (línea o vivo) igual que los fusibles.
Diagramas de cableado relacionados:
Construcción del dispositivo combinado (interruptor doble o 2 unidades, 1 vía)

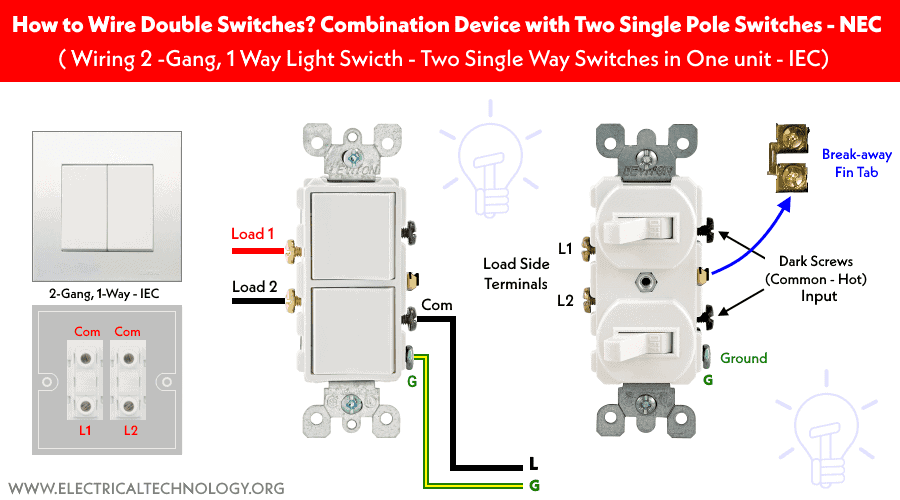

Las siguientes figuras representan la construcción básica de un interruptor doble (NEC) y un interruptor unidireccional de dos grupos (IEC).
Haga clic en la imagen para ampliar
El siguiente diagrama muestra las operaciones de funcionamiento de un interruptor doble (combinación de dos interruptores en una sola unidad).
Haga clic en la imagen para ampliar
Las siguientes figuras muestran las diferentes vistas del dispositivo combinado de doble interruptor.
Haga clic en la imagen para ampliar
Veamos cómo conectarlos uno por uno para diferentes circuitos de carga según NEC e IEC.
Cableado de interruptores dobles para Circuitos de 120 V/240 V – CNE
¿Cómo conectar un interruptor doble a un ventilador de techo con una bombilla en una sola unidad?
El siguiente diagrama de cableado muestra cómo controlar la luz y el ventilador usando un interruptor doble combinado. Muestra claramente que el cable vivo (línea) está conectado a tornillos comunes que están unidos entre sí mediante una aleta de rotura. Hay cuatro cables conectados a la caja de terminales del ventilador de techo con una bombilla.
Haga clic en la imagen para ampliar
El cable rojo está conectado al ventilador de techo y el cable negro está conectado a la bombilla desde los terminales de carga del interruptor doble. Finalmente, el cable de Tierra y Neutro se conecta a los terminales (comunes para ambos aparatos) en la caja del ventilador de techo. De esta manera, el interruptor superior controla el ventilador y el interruptor inferior controla la bombilla para las operaciones de encendido y apagado.
Tenga en cuenta que puede utilizar la combinación de ventilador y regulador de intensidad de luz para el mismo propósito, ya que tiene las mismas conexiones de cableado.
Artículos Relacionados:
Alambrado Dispositivo combinado con unipolar dúplex interruptores a un ventilador de techo y una bombilla?
El siguiente diagrama muestra el control de un ventilador común y una bombilla independiente mediante un interruptor doble (combinación). Tiene la misma conexión de cableado que el anterior. El cable caliente entrante está conectado al tornillo común del interruptor doble. Los terminales de carga conectados al ventilador de techo y a la bombilla. Además, tanto el cable neutro como el de tierra están conectados al ventilador y a la luz.
Haga clic en la imagen para ampliar
En este caso, el interruptor superior (cable rojo del interruptor al ventilador) controla el ventilador de techo y el interruptor inferior (cable negro del interruptor a la luz) controla la bombilla.
Cableado de un ventilador de techo y una luz mediante un atenuador de combinación doble
Esta es la forma recomendada de conectar un ventilador y una luz usando una combinación de interruptor doble con atenuador para controlar la velocidad del ventilador y la densidad de la luz.
Como se muestra, la línea (viva) está conectada al tornillo común del regulador de intensidad. Los terminales de carga del interruptor de doble atenuación están conectados al ventilador y a la bombilla. Finalmente, los cables Neutro y Tierra están conectados a ambos puntos de carga.
Haga clic en la imagen para ampliar
Como se muestra, el interruptor superior se usa para controlar la velocidad del ventilador mientras que el interruptor inferior se usa para controlar la densidad de la luz, así como las operaciones de encendido y apagado.
Artículos Relacionados:
Cableado de interruptores de luz de 2 unidades y 1 vía para Circuitos de 230 V – CEI
Control de un ventilador y una bombilla en una unidad mediante un interruptor unidireccional de dos unidades
El siguiente diagrama de cableado muestra cómo controlar tanto el ventilador de techo como la bombilla usando un interruptor de 2 unidades y 1 vía. Como se muestra, el cable de fase (línea) está conectado a ambos tornillos comunes. Hay cuatro cables conectados a la caja de terminales del ventilador de techo con una bombilla.
Haga clic en la imagen para ampliar
El cable marrón como fase del terminal L1 del interruptor está conectado al ventilador de techo y el cable negro como fase del terminal L2 del interruptor está conectado a la bombilla. Finalmente, el cable neutro y de tierra se conecta a los terminales comunes en la caja del ventilador de techo. De esta manera, el primer interruptor controla el ventilador y el segundo interruptor controla la bombilla para las operaciones de encendido y apagado.
Tenga en cuenta que puede utilizar la combinación de ventilador y regulador de intensidad de luz para el mismo propósito, ya que tiene las mismas conexiones de cableado.
Artículos Relacionados:
Cableado de un ventilador de techo y una bombilla usando un interruptor de 2 unidades y 1 vía
El siguiente diagrama de cableado muestra el control de un ventilador típico y una bombilla independiente mediante un interruptor unidireccional de dos unidades. Tiene la misma conexión de cableado que se muestra arriba. El cable de fase entrante está conectado al terminal común del interruptor de 2 unidades. Los terminales de carga (L1 y L2) conectados al ventilador de techo y a la bombilla respectivamente. Además, tanto el cable neutro como el de tierra están conectados tanto al ventilador como a la bombilla.
Haga clic en la imagen para ampliar
En este caso, el interruptor del lado derecho (cable marrón desde el terminal L1 del interruptor al ventilador) controla las operaciones de encendido y apagado del ventilador de techo y el interruptor del lado izquierdo (cable negro desde el terminal L2 del interruptor a la luz) controla el encendido/apagado. Operaciones de apagado de la bombilla.
Artículos Relacionados:
- Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC. En el caso de SPDT y de 4 vías (interruptores intermedios), se utilizan tornillos de color negro para terminales calientes o comunes. En definitiva, el color del terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de tomacorriente conmutado)
- El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
