Cableado de una unidad de consumo y un tablero de distribución de carga dividida dual de 1 Φ, 230 V: IEC, UE y Reino Unido
¿Qué es una unidad consumidora de carga dividida dual?
La unidad de consumo de carga dividida dual contiene un disyuntor principal y dos RCD para controlar dos puntos de carga separados. Estos RCD controlarán y protegerán los circuitos conectados a través de disyuntores MCB unipolares asociados.
Por ejemplo, el interruptor principal controla ambos RCD, mientras que el RCD#1 controla la carga en secciones separadas (por ejemplo, circuitos en la planta baja) mientras que el RCD#2 controla y protege los puntos de carga en la otra parte del área residencial (por ejemplo, circuitos en el piso superior).
Esta es una solución rentable en caso de un corte de energía, ya que no todos los puntos de carga se cerrarán a la vez. En otras palabras, en caso de falla en un RCD no afectará los puntos de carga controlados por el segundo RCD.
La configuración de este RCD dual proporcionará protección total contra fugas a tierra a los aparatos conectados a los dos conjuntos de bancos de MCB. Tenga en cuenta que nunca conecte todos los puntos de iluminación al mismo RCD, ya que se enfrentará a una oscuridad total en caso de que se produzca una falla de fuga a tierra en ese RCD asociado. Además, comuníquese con un electricista calificado y siga todas las reglas y regulaciones, especialmente BS 7671, IEC, IET (17.ª y 18.ª edición) al instalar una unidad de consumo en áreas domésticas y residenciales.
Ahora veamos cómo cablear una unidad de consumo monofásica de carga dividida dual de 230 V protegida por dos RCD en casa.
Componentes necesarios:
- Una unidad de consumo
- Un interruptor principal MCB de dos polos.
- 2 RCD (Dispositivo de corriente residual) de dos polos.
- 6 No de MCB unipolares
- Cables y alambres.
Publicación relacionada:
¿Cómo cablear una unidad de consumo de carga dividida dual?
El lado primario del transformador de distribución son cables en estrella o Y y son alimentados por el lado secundario del transformador de potencia (para reducir el nivel de voltaje), mientras que el devanado secundario está en delta.
El transformador de distribución reduce aún más el voltaje de suministro a 400 V, trifásico (tres líneas + neutro) y monofásico de 230 V (línea y neutro).
El interruptor principal (MCB de dos polos) en la unidad consumidora de carga dividida dual está conectado al cable de servicio de dos hilos (fase y neutro) desde el lado secundario del transformador de distribución montado en el poste de servicios públicos y el medidor de energía. Hay un fusible adicional entre el transformador montado en el poste de servicios públicos y el medidor de energía de kWh monofásico para aislar el suministro de energía mientras se solucionan problemas o se instala un medidor de energía de kWh.

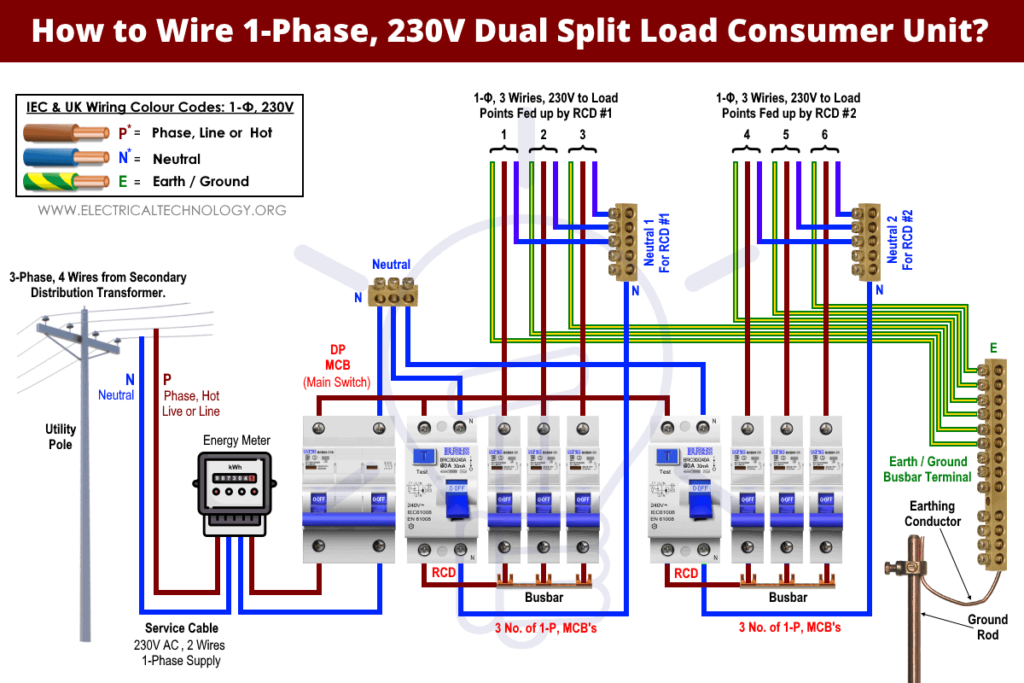

Como se muestra en la figura siguiente, el cable de fase de salida del MCB bipolar como interruptor principal está conectado a ambos RCD, mientras que el neutro está conectado al terminal neutro común de la barra colectora. Los terminales Neutro de ambos RCD están conectados al segmento Neutro común.
Ahora, la entrada de tres MCB unipolares (en el primer banco de MCB) está alimentada por el RCD#1 y conectada a través del segmento de barra colectora común al RCD#1. De manera similar, la entrada de tres MCB unipolares (en el segundo banco de MCB) se alimenta mediante el RCD#2 y se conecta a través del segmento de barra colectora común al RCD#2.
Hay dos terminales neutros adicionales y separados (denominados Neutro 1 para RCD#1 y Neutro 2 para RCD#2) asignados a cada RCD.
Finalmente, los puntos de carga como bombillas, ventilador de techo y toma de corriente, lavadora, calentadores de agua, motores eléctricos, etc., se conectan mediante tres cables, como la Fase “P” (color marrón) del MCB unipolar, el Neutro “N”. ” (Color Azul) del terminal Neutro asociado a un RCD específico y la Tierra/Tierra “E o PE” (Color Verde con franja amarilla).
Haga clic en la imagen para ampliar
El terminal de la barra colectora de tierra en la CU está conectado al sistema principal de puesta a tierra (a través de un conductor de tierra ==> pica de tierra ==> y finalmente una placa de tierra enterrada en el suelo).
Es bueno saberlo: la protección RCD es imprescindible en la unidad de consumo según IEC y la 17.ª edición. Puede leer más sobre las diferencias entre los disyuntores MCB, MCCB, ELCB y RCB, RCD o RCCB/RCBO antes de la instalación en la CU.
Artículos Relacionados:
Cableado de unidad de consumo de carga dividida dual: códigos de colores de cables antiguos del Reino Unido
Los antiguos códigos de colores de cableado del Reino Unido (anteriores a 2004) todavía se aplican en muchos países, como IND, PAK, UAE, KSA y otros. Antes de migrar a IEC, los códigos de color del Reino Unido para 230 V monofásicos eran rojo para “fase”, negro para “neutro” y verde para cable de “tierra/tierra”. La siguiente figura muestra el cableado de unidades consumidoras de carga dividida dual según los códigos de color del cableado del antiguo Reino Unido.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de circuitos monofásicos de 230 V en una unidad consumidora de carga dividida dual
En un grupo consumidor y cuadro de distribución monofásico de 230V. Todos los circuitos de carga deben conectarse al suministro de 230 VCA mediante tres cables, es decir, cables de fase, neutro y tierra/tierra.
La siguiente figura muestra cómo conectar circuitos de carga monofásicos de 230 V en una CU de carga dividida dual. Por ejemplo, un televisor LCD y una lámpara LED están controlados y protegidos por el RCD#1 y los MCB SP asociados, mientras que el ventilador de techo y el tomacorriente están protegidos y controlados por el RCD#2 y los MCB SP asociados. La operación ON/OFF se puede controlar. Los aparatos eléctricos se pueden controlar mediante interruptores finales en los circuitos solar secundario y final.
Haga clic en la imagen para ampliar
De esta forma, la protección a los puntos de carga queda de la siguiente manera.
- TV LCD y lámpara LED protegidas por interruptor principal => RCD#1 => MCB unipolar
- Ventilador de techo y tomacorriente protegidos por interruptor principal => RCD#2 => MCB unipolar
Artículos Relacionados:
Códigos de colores de cableado IEC – 1-Φ, 230 V – Reino Unido y UE
Tenga en cuenta que hemos utilizado códigos de colores de cableado IEC únicamente con fines ilustrativos. Si no corresponde, siga los códigos de área locales o los códigos de colores practicados en general relacionados con regiones específicas.
En los tutoriales anteriores, hemos utilizado los códigos de color de cableado IEC (aplicables a la UE, el Reino Unido y otros países) de la siguiente manera.
Códigos de colores de cableado del Reino Unido e IEC para sistemas monofásicos de 230 V de 2 cables
- Marrón = Cable de fase o línea
- Azul = Cable neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
Códigos de colores de cables antiguos del Reino Unido:
- Rojo = Cable de fase o línea
- Negro = Cable neutro
- Verde = Tierra / Tierra .
Artículos Relacionados:
Precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
