Cableado de una unidad de consumo de garaje con RCD y conexión de puntos de carga de 1-Φ y 230 V en ella.
¿Qué es una unidad de consumo de garaje?
Un consumidor de garaje es un tipo de unidad de consumo y tablero de distribución (también conocido como mini unidad de consumo) que se utiliza para extender y proporcionar suministro eléctrico a edificios exteriores como cobertizos, talleres u otras instalaciones exteriores en el garaje.
Una unidad de consumo de garaje se utiliza para alimentar menos circuitos de carga (generalmente de 2 a 5 unidades). Si solo se necesita una pequeña cantidad de puntos de carga para alimentar a través de la red eléctrica, se instala una unidad de consumo en el garaje en lugar de unidades de consumo más grandes, especialmente en dependencias.
Una caja de fusibles de garaje es fácil de instalar, solucionar problemas y reparar debido a su simplicidad y diseño básico con puerta con bisagras superiores. Generalmente, hay un RCD de 2 polos de 40 A y otros disyuntores relacionados, como MCB (disyuntores) de 6 A, 16 A y 32 A, según los requisitos del sistema.
En este tutorial, mostraremos cómo instalar una unidad de consumo de garaje monofásica para 230 V con RCD según IEC. Utilizaremos los códigos de colores de cableado IEC que también se aplican a la UE, el Reino Unido y otros países.
Haga clic en la imagen para ampliar
Componentes necesarios:
- Unidad de consumo de garaje
- RCD (Dispositivo de corriente residual) de dos polos. 63A
- 3 Número de MCB unipolares: 6A, 16A y 32A
- Cables y alambres
- Alicates, destornilladores y herramientas relacionadas.
Artículos Relacionados:
¿Cómo cablear una unidad de consumo de garaje?

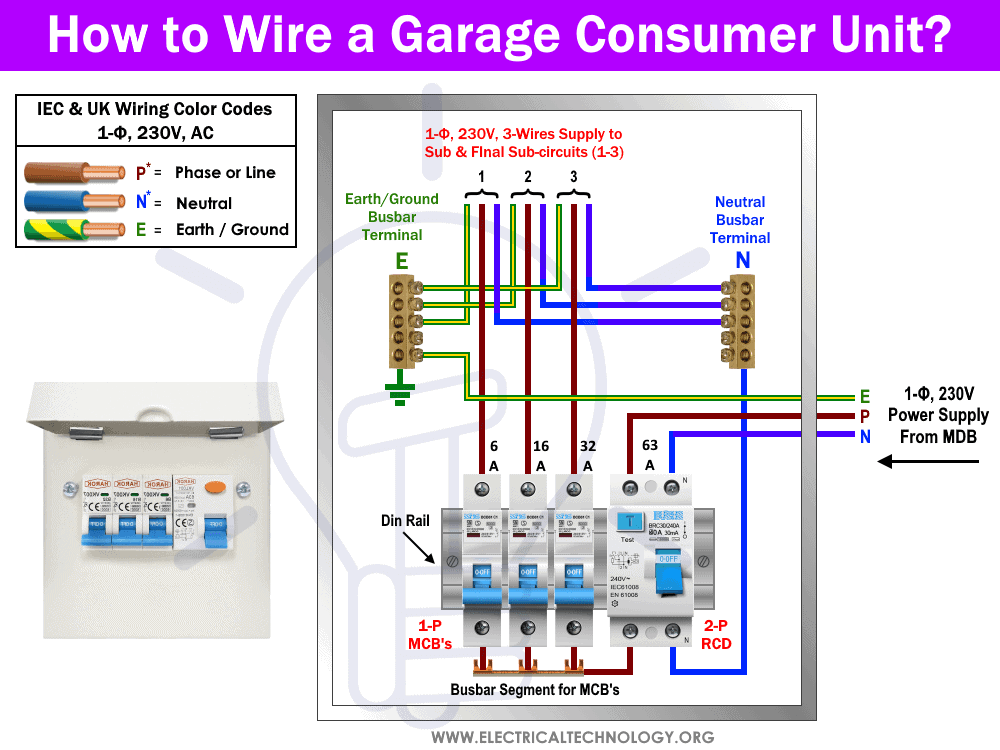

Para conectar los MCB y RCD clasificados en la unidad de consumo del garaje para aparatos específicos, siga los siguientes sencillos pasos.
- En primer lugar, apague el interruptor principal o el disyuntor MCB relacionado en el tablero de distribución principal o la unidad de consumo y asegúrese de que el suministro principal esté apagado.
- Ahora, monte los tres MCB (6A, 16A y 32A respectivamente) y el RCD de 2 polos (63A) en el riel DIN incorporado en la CU del garaje.
- Ahora conecte el cable neutro “N” (color azul) al terminal de entrada “N” del RCD. El terminal de salida “N” del RCD debe conectarse al terminal neutro de la barra colectora en la unidad de consumo.
- De manera similar, conecte el cable de fase o vivo “L” (color marrón) al terminal vivo del RCD. El terminal vivo de salida del RCD debe conectarse a otros MCB a través de un terminal de segmento de barra colectora de cobre común.
- Finalmente, conecte el cable de tierra entrante de color verde con franja amarilla (del sistema de tierra principal) al terminal de la barra colectora de tierra en la unidad de consumo del garaje.
Haga clic en la imagen para ampliar
Ya lo ha hecho, los aparatos eléctricos ahora se pueden conectar a la nueva unidad de consumo cableada y su MCB a través de tres cables, es decir, marrón como vivo «L», azul como neutro «N» y tierra protectora «E» como verde con franja amarilla.
Ahora puede restablecer el suministro de energía encendiendo el interruptor principal o el disyuntor relacionado en la unidad de consumo y probar si funciona perfectamente.
Publicación relacionada:
Cómo conectar circuitos de carga en la unidad de consumo del garaje
Para conectar un circuito de carga monofásico de 230 V CA a la unidad de consumo del garaje recién instalada, tenga en cuenta que la tensión debe tomarse de los terminales de salida del MCB y el Neutro y la Tierra de los terminales de la barra colectora de Tierra y Neutro en la CU, respectivamente.
Además, puede utilizar RCBO con RCD en lugar de MCB unipolar si es necesario. Además, no conecte los puntos de iluminación y los enchufes de tres clavijas al mismo MCB. De esta manera, las bombillas seguirán brillando si ocurre una falla en el casquillo de tres clavijas que activará el MCB deseado. En el caso anterior, puede conectar los puntos de iluminación al MCB de 6 A mientras que el enchufe doble (para calentadores de inmersión o circuitos de congelador dedicados) al MCB de 16 A. De manera similar, el disyuntor de 32 A se puede utilizar para cocinas eléctricas, duchas eléctricas y otros dispositivos de alta potencia.
Haga clic en la imagen para ampliar
Es bueno saberlo: De acuerdo con las normas de cableado del IET (Institución de Ingeniería y Tecnología): 17.ª edición (BS 7671:2008 – 1:2011), se debe proporcionar una protección RCD en la unidad de consumo, excepto en el sistema de alarmas contra robo y humo.
Artículos Relacionados:
Códigos de colores de cableado IEC y Reino Unido:
Hemos utilizado lo siguiente Códigos de color de cableado IEC para voltaje de suministro monofásico de 230 V aplicable en el Reino Unido y la UE. El Reino Unido utilizaba sus propios códigos de colores de cableado (antes de abril de 2004), mientras que algunos países todavía siguen el mismo código de colores de cableado antiguo del Reino Unido. El Reino Unido ahora sigue los códigos de color de cableado IEC.
Códigos de colores de cableado IEC para sistemas monofásicos de 230 V y 3 cables: UE y Reino Unido
- Marrón = Cable vivo o de fase
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
Códigos de colores de cableado antiguos del Reino Unido para monofásico, 230 V CA
230V Monofásico
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra o Cable de tierra.
Artículos Relacionados:
Instrucciones y precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El cuadro de distribución no debe instalarse a 2,2 metros del suelo, debe estar protegido de la corrosión y alejado de zonas acuosas. Todos los cables deben estar cubiertos en el panel (es decir, no deben colgar fuera del panel). Finalmente, debe haber una señal de seguridad cerca del cuadro de distribución.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
