Diagramas de circuito e instalación de cableado de salida y interruptor combinado GFCI
Como se mencionó anteriormente, el GFCI, también conocido como interruptor de circuito de falla a tierra, es un dispositivo de protección contra descargas eléctricas que detecta fallas a tierra y corrientes de fuga, especialmente en áreas exteriores y acuosas, como baños, cocinas, lavanderías, etc.
Publicación relacionada: GFCI: interruptor de circuito de falla a tierra. Tipos, funcionamiento y aplicaciones
En nuestro tutorial de cableado anterior, mostramos cómo conectar un tomacorriente GFCI con diferentes cargas protegidas y desprotegidas. El tomacorriente/interruptor GFCI es diferente al tomacorriente GFCI, ya que hay dos tomacorrientes en un tomacorriente GFCI y un tomacorriente y un interruptor en el interruptor y tomacorriente GFCI combinados. Hay dos cables adicionales en la parte posterior del interruptor/tomacorriente combinado GFCI y le mostraremos cómo usarlos para controlar las diferentes cargas o el combo GFCI en sí.
Para obtener más detalles, consulte los requisitos del código NEC para GFCI.
¿Qué es el interruptor/tomacorriente combinado GFCI y cómo conectarlo?

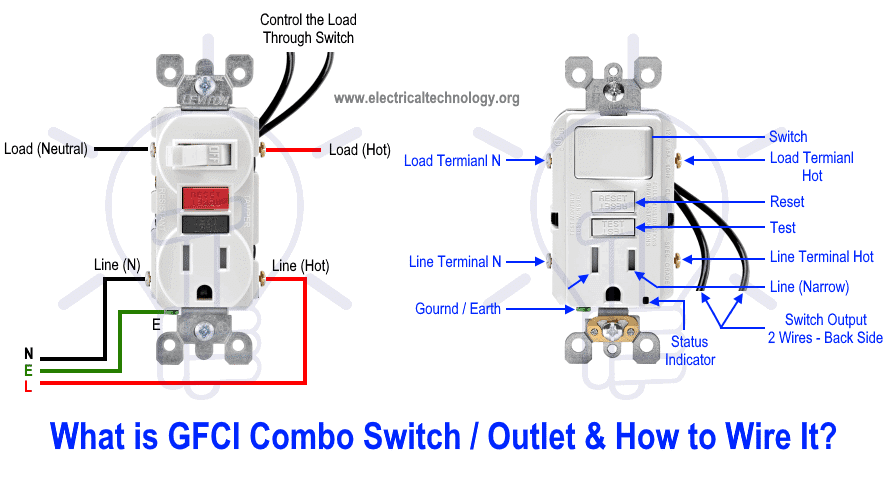

Antes de la instalación, es necesario diferenciar entre un tomacorriente combinado GFCI y un tomacorriente/interruptor combinado ordinario. En ambos tomacorrientes, los terminales de Línea (vivo, vivo o fase) son de hoja estrecha, mientras que los terminales de Neutro tienen paletas anchas. En un tomacorriente GFCI, no hay una aleta separable entre los terminales superior e inferior como en un tomacorriente combinado normal para terminales de línea. En un tomacorriente combinado normal, la línea debe conectarse a un terminal de línea que está interconectado mediante una aleta separable, es decir, ambos terminales están conectados internamente. La segunda, es decir, la hoja ancha del tomacorriente, debe conectarse al cable neutro y la carga se puede conectar a través del interruptor.
En los tutoriales de cableado de hoy, mostraremos cómo cablear e instalar un interruptor combinado GFCI y un tomacorriente en áreas residenciales para proteger el interruptor de luz, un tomacorriente/receptáculo ordinario, la luz y los interruptores y usar el interruptor en el combo GFCI para controlar el tomacorriente en él. También puedes leer la diferencia básica entre GFCI y AFCI en la publicación anterior.
Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuitos de cableado GFCI
Cableado de un tomacorriente de interruptor combinado GFCI con una bombilla
En el primer diagrama de cableado, la carga conectada (como bombilla) está protegida por GFCI, ya que está controlada por el interruptor combinado y conectada a los terminales de carga del GFCI.
En el segundo diagrama de cableado, la lámpara está conectada directamente a los terminales de línea del GFCI (es decir, fuente de alimentación principal directa). De esta manera, la luz puede controlarse mediante el interruptor GFCI pero no es una carga protegida por GFCI.
Cableado de un interruptor/tomacorriente GFCI con un tomacorriente/receptáculo ordinario
Al igual que el cableado anterior, el tomacorriente/receptáculo ordinario está protegido por GFCI y controlado por el interruptor, ya que se han conectado los terminales de carga del GFCI.
En el siguiente diagrama de cableado, el tomacorriente ordinario está controlado por el interruptor GFCI pero no está protegido por GFCI, ya que ha sido conectado y cableado a los terminales de línea del GFCI.
Cableado de un interruptor/tomacorriente combinado GFCI con luz protegida y receptáculo de salida
En este caso especial, el diagrama de cableado tanto de la luz como del tomacorriente ordinario está conectado a los terminales de carga del GFCI. La operación de encendido/apagado de la luz se puede controlar a través del interruptor GFCI mientras el tomacorriente ordinario está conectado directamente a los terminales de carga GFCI. De esta manera, tanto las cargas, es decir, la bombilla y el tomacorriente como la carga adicional conectada a la carga ordinaria, están protegidas por GFCI.
En el siguiente diagrama de cableado relacionado, el tomacorriente ordinario está conectado a los terminales de carga del GFCI mientras que la bombilla está conectada a los terminales de línea del GFCI. De esta manera, el receptáculo de salida normal está protegido por GFCI, mientras que la bombilla no está protegida por GFCI.
Cableado de un tomacorriente combinado GFCI conmutado
En estos tutoriales de cableado, el interruptor en el interruptor combinado GFCI – tomacorriente se ha controlado a través del interruptor que se encuentra en él. En otras palabras, el tomacorriente en GFCI se puede encender/apagar mediante el interruptor superior en el combo GFCI.
Para hacer esto, simplemente conecte el cable superior (hay dos cables incorporados en la parte posterior del GFCI) al terminal de línea del GFCI, mientras que el segundo cable debe conectarse al cable de la línea entrante (fase, vivo o vivo). Conecte el terminal de tierra al cable de tierra del tablero principal. Por aquí, La salida del GFCI se puede controlar (funcionamiento ON/OFF) a través del interruptor en el combo GFCI..
Precauciones:
- Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté apagada antes de conectar un tomacorriente GFCI.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
- Utilice la polaridad correcta, es decir, verifique los terminales de carga y línea mientras instala un GFCI para protección. En otras palabras, conecte los cables al lado correcto del tomacorriente para un funcionamiento adecuado.
- Se recomienda realizar mantenimiento, verificaciones y pruebas regulares mientras se prueba el GFCI portátil antes de cada operación.
- Comuníquese con un electricista autorizado y autorizado para la instalación de GFCI si no está seguro de los diagramas de cableado.
- Hemos utilizado Rojo para Vivo, Negro para Neutral y Verde para Tierra solo con fines ilustrativos. Siga los códigos de color de cableado de su propia área según NEC, IEC, etc.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
