Cableado del temporizador digital programable ST01 con temporizador AH3-3 para control automático de luz con retardo de encendido
En la publicación de hoy, mostraremos cómo conectar el temporizador ST01 con el temporizador AH3-3 para el funcionamiento automático con retardo de encendido de la luz. Dado que el temporizador digital programable ST01 presenta una funcionalidad astronómica de anochecer y amanecer, incorporaremos un temporizador AH3 adicional para proporcionar un retraso adicional para encender la luz por la noche para ahorrar energía y reducir el consumo de energía.
ST01 Temporizador
El temporizador ST01 es un temporizador digital versátil y programable diseñado para diversas aplicaciones de automatización y programación. Ofrece capacidades de sincronización avanzadas, incluidas configuraciones astronómicas de anochecer y amanecer, que le permiten ajustar automáticamente las horas de encendido/apagado según las horas locales de salida y puesta del sol (luz encendida al atardecer y apagada al amanecer), brindando beneficios de ahorro de energía.
El temporizador ST01 se usa comúnmente para controlar iluminación, sistemas HVAC y otros dispositivos eléctricos en entornos residenciales y comerciales. Su interfaz fácil de usar y sus opciones de programación flexibles lo convierten en una opción popular para necesidades de sincronización precisa, brindando comodidad y eficiencia en la gestión de cargas eléctricas.
Temporizador AH3
El temporizador AH3, específicamente la variante AH3-3, es un relé de retardo de tiempo programable de 8 pines comúnmente utilizado en aplicaciones industriales y de automatización. Este temporizador proporciona un control de sincronización preciso, lo que permite a los usuarios establecer retrasos de tiempo específicos (ya sea retardo de encendido o retardo de apagado) que van desde unos pocos minutos hasta horas. Ofrece versatilidad en el control de diversos dispositivos eléctricos, motores y procesos industriales.
El temporizador AH3 es conocido por su confiabilidad y durabilidad en entornos hostiles, lo que lo convierte en la opción preferida para aplicaciones que requieren control y automatización precisos basados en el tiempo. A menudo se utiliza en paneles de control y maquinaria para iniciar acciones o secuencias específicas con una sincronización precisa.
Cableado del temporizador ST01 con temporizador AH3 para control automático de luz del atardecer y del amanecer

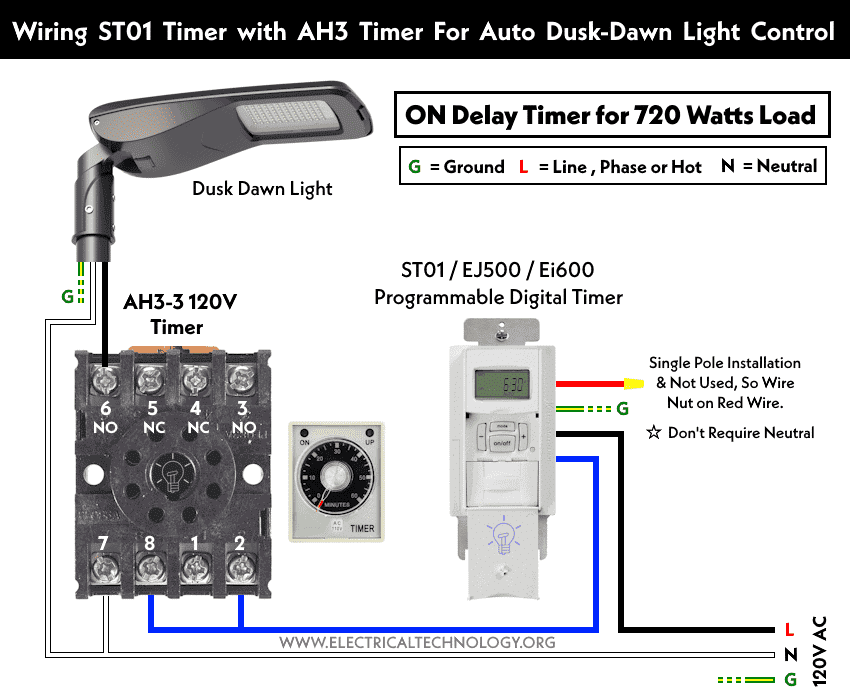

En el siguiente diagrama de cableado, hemos utilizado un temporizador digital programable, concretamente el temporizador ST01 (Astronomic Dusk-Dawn), para controlar automáticamente el funcionamiento ON/OFF de una luz nocturna o un sensor de fotocélula de crepúsculo y amanecer.
Como el circuito está configurado para un mecanismo de retardo de encendido con la ayuda del temporizador AH3-3, la luz nocturna se encenderá automáticamente después de que haya expirado el período de tiempo predefinido.
Para configurar el temporizador ST01 para que funcione al anochecer y al amanecer, automáticamente encenderá la luz por la noche y la apagará por la mañana. Si bien se ajusta automáticamente a los cambios estacionales, también se puede configurar 20 minutos más corto o más largo que el tiempo real entre el anochecer y el amanecer. Además, se puede configurar para un retraso mayor para ahorrar energía, proporcionando un retraso adicional en el encendido de la luz por la noche.
Funcionamiento del circuito
- El temporizador ST01 se enciende cuando se conecta al suministro de 120 V.
- El temporizador AH3 también se activa y comienza a contar el tiempo predefinido.
- Cuando expira el tiempo de retraso, la luz se ENCIENDE.
- La luz permanece encendida hasta que el temporizador ST01 se apaga.
- Para repetir el ciclo, simplemente encienda el temporizador ST01 nuevamente y así sucesivamente.
Bueno saber: En lugar de ST01, también puede utilizar EJ500, Ei600 u otros temporizadores similares clasificados para el circuito diseñado.
Características y clasificación del temporizador digital ST01
Se puede cablear para
- Carga resistiva = 15 A a 120 V CA
- Motores = 1 hp a 120V AC o 2 hp a 240V AC.
- Carga CC = 4 A a 12 V CC.
- ST01 y ST01A (unipolares y de 3 vías) no requieren cable neutro.
- Se puede configurar y ajustar en función de 7 días o 24 horas para el control de carga.
