¿Cómo conectar puntos de luz en paralelo?
Los circuitos domésticos comunes utilizados en las instalaciones de cableado eléctrico están (y deben estar) dispuestos en paralelo. Por lo general, los interruptores, tomacorrientes y puntos de iluminación, etc., se conectan en paralelo para garantizar un suministro de energía continuo a otros dispositivos y aparatos eléctricos a través de los cables neutro y caliente en caso de que uno de ellos falle. En este caso, sólo se desconectará el punto de carga defectuoso y el resto de circuitos funcionarán bien.
En el tutorial básico de cableado eléctrico de hoy, demostraremos cómo conectar luces en paralelo.
En la figura anterior, se muestra claramente que todas las bombillas están conectadas en paralelo, es decir, cada bombilla está conectada por separado. Línea (también conocido como Live o Phase) y Cable neutral.
En un circuito paralelo, agregar o quitar una lámpara del circuito no tiene ningún efecto sobre las otras lámparas o dispositivos y aparatos conectados porque el voltaje en el circuito paralelo es el mismo en cada punto pero la corriente que fluye es diferente. En este tipo de circuito se puede agregar cualquier número de puntos de iluminación o carga (según el cálculo de carga del circuito o subcircuito) simplemente extendiendo el l y norte conductores a otras lámparas.

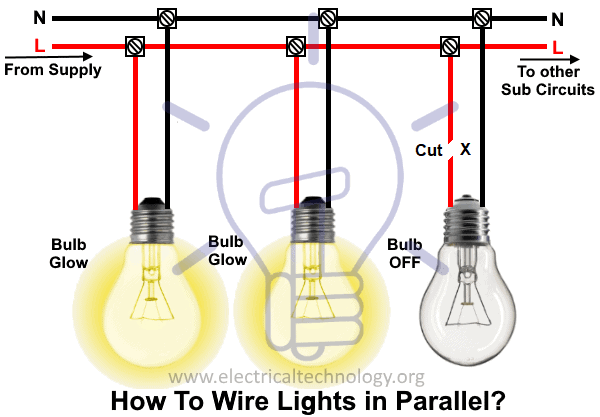

Como cada lámpara o Bombilla está conectada entre Línea l y neutro norte Por separado, si una de las bombillas falla, el resto del circuito funcionará sin problemas como se muestra en la figura siguiente. Aquí, puede ver que hay un corte en el cable de línea conectado a la lámpara 3, por lo que la bombilla está apagada y el resto del circuito funciona correctamente, es decir, las bombillas están encendidas.
Además, si controlamos cada lámpara mediante un interruptor de una vía (SPST = Single Pole Single Through) en un circuito de iluminación en paralelo, podremos encender/apagar cada bombilla desde un interruptor separado o si apagamos una bombilla, el resto se ilumina. Los puntos no se verán afectados como ocurre solo en la conexión de iluminación en serie donde toda la carga conectada se desconectaría si cerráramos el interruptor.
¿Cómo controlar la bombilla desde un interruptor unidireccional en iluminación paralela?
En la figura siguiente, hemos controlado tres bombillas desde tres interruptores unidireccionales separados conectados entre los cables de línea y neutro. Las dos primeras bombillas brillan cuando los interruptores están en la posición ON mientras que la tercera bombilla está apagada.
Ventajas del circuito de iluminación en paralelo:
- Cada dispositivo y aparato eléctrico conectado es independiente de los demás. De esta forma, encender/apagar un dispositivo no afectará a los demás aparatos ni a su funcionamiento.
- En caso de rotura del cable o extracción de alguna lámpara no se romperá todo circuitos y cargas conectadas, en otras palabras, otras luces/lámparas y aparatos eléctricos seguirán funcionando sin problemas.
- Si se añaden más lámparas en los circuitos de iluminación en paralelo, no se reducirá su brillo (como ocurre sólo en los circuitos de iluminación en serie). Porque Voltaje es igual en cada punto en un circuito paralelo. En resumen, obtienen el mismo voltaje que el voltaje de la fuente.
- Es posible agregar más puntos de iluminación y carga en circuitos paralelos según las necesidades futuras, siempre que el circuito no esté sobrecargado.
- Agregar dispositivos y componentes adicionales no aumentará la resistencia, pero disminuirá la resistencia general del circuito, especialmente cuando se utilizan dispositivos de alta corriente, como aire acondicionado y calentadores eléctricos.
- El cableado paralelo es más fiable, seguro y sencillo de usar.
Desventajas:
- Se utiliza más tamaño de cable y alambre en el circuito de cableado de iluminación en paralelo.
- Se necesita más corriente cuando se agrega una bombilla adicional en el circuito paralelo.
- La batería se agota más rápido para la instalación de CC.
- El diseño del cableado paralelo es más complejo en comparación con el cableado en serie.
Bueno saber:
- interruptores y fusibles debe estar conectado a través línea (Cable de alta tensión.
- Conectar dispositivos y aparatos eléctricos como ventiladores, tomacorrientes, bombillas, etc. en paralelo es una forma preferida en lugar del cableado en serie.
- El método de cableado paralelo o serie-paralelo es más confiable que el cableado en serie.
Advertencia:
- La electricidad es nuestro enemigo, si le das la oportunidad de matarte, recuerda, nunca la perderán. Lea todas las precauciones e instrucciones mientras realiza este tutorial en la práctica.
- Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones y precauciones y sígalas estrictamente.
- Hacer su propio trabajo eléctrico es peligroso e incluso ilegal en algunas áreas. Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
