Instalación de un dispositivo combinado de interruptor doble de tres vías para alimentación común y separada
¿Qué es un dispositivo de interruptor combinado doble de 3 vías?
Un dispositivo de interruptor combinado de tres vías es en realidad la combinación de dos interruptores de 3 vías en una sola unidad (como Leviton 5243, 5640, 5643, etc.). Puede usarse para circuitos de 120 V y 240 V donde hay un punto de carga (por ejemplo, una bombilla). ) debe controlarse desde dos lugares diferentes con la ayuda de un interruptor ordinario de 3 vías adicional. Además, se puede utilizar como interruptor doble para interruptor de encendido/apagado de circuitos de iluminación.
Artículos Relacionados:

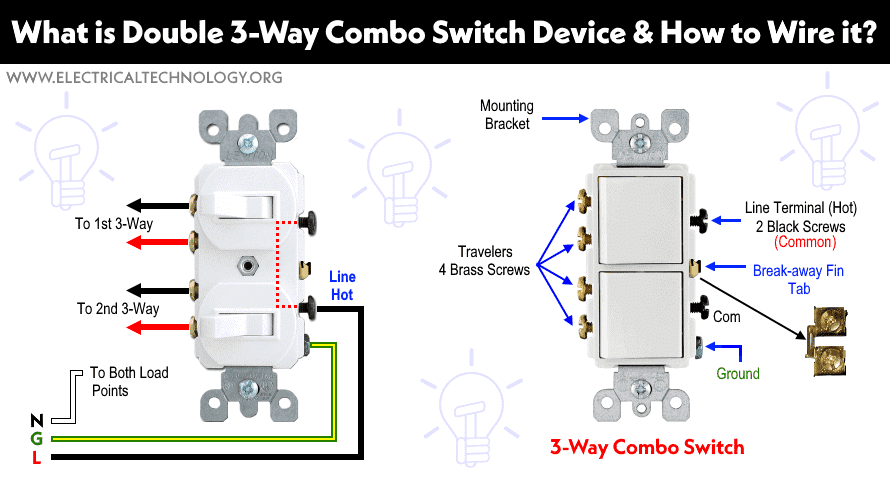

Construcción de un dispositivo combinado doble de 3 vías
La siguiente figura muestra la construcción básica de un interruptor combinado doble de 3 vías. Tiene un total de 7 tornillos terminales. Los cuatro tornillos de latón son para cables viajeros, mientras que los dos tornillos negros son comunes (calientes) y están unidos entre sí mediante una aleta de rotura. La aleta separable se puede quitar para utilizar dos fuentes entrantes separadas de dos disyuntores diferentes. El tornillo de color verde se utiliza para el cable de conexión a tierra. Dado que los interruptores están conectados sobre conductores calientes, no es necesario un tornillo plateado para el cable neutro.
Haga clic en la imagen para ampliar
Las siguientes figuras muestran el funcionamiento de los contactos internos en un dispositivo de interruptor combinado doble de tres vías (combinación de interruptores de 3 vías).
Artículos Relacionados:
Veamos cómo cablear este tipo de interruptores para diferentes circuitos de carga y aplicaciones.
Cableado de un dispositivo de interruptor combinado doble de 3 vías como interruptor bipolar ordinario
El siguiente cableado muestra un interruptor doble de tres vías que se utiliza como interruptor doble para controlar dos bombillas diferentes para una sola operación (como un interruptor de dos vías). Para hacer esto, simplemente conecte el común del interruptor doble de 3 vías (cualquiera de los tornillos oscuros a la derecha) al cable caliente. Ahora conecte el tornillo de latón superior (número 1) y el tornillo de latón inferior (número 3) a dos bombillas diferentes. Conecte también los cables de tierra y neutro a las bombillas.
Haga clic en la imagen para ampliar
De esta manera, el interruptor doble de 3 vías se puede operar como un interruptor doble para operación de ENCENDIDO y APAGADO, al igual que el interruptor SPST unipolar.
Artículos Relacionados:
Controlar dos bombillas desde diferentes lugares mediante interruptores dobles de 3 vías
El siguiente diagrama de cableado muestra que dos cantidades de bombillas están conectadas y controladas desde dos lugares diferentes mediante dos interruptores dobles de 2 vías. Como se muestra, el calor del disyuntor está conectado al común (tornillo oscuro) del primer interruptor doble de 3 vías). Los terminales A1, A2, B1 y B2 (tornillos de latón) de ambos interruptores dobles de 3 vías están conectados a través de cables viajeros.
Se quitó la aleta separable del segundo interruptor doble de 3 vías y los tornillos oscuros superior e inferior están conectados a dos bombillas separadas. Finalmente, el neutro y la tierra están conectados a las bombillas. De esta manera, ambas bombillas se pueden controlar desde dos ubicaciones diferentes mediante interruptores dobles de 3 vías.
Haga clic en la imagen para ampliar
Tenga en cuenta que puede controlar una sola bombilla utilizando el cableado anterior, por ejemplo, solo puede conectar el tornillo oscuro superior a una bombilla donde el tornillo oscuro inferior del segundo interruptor doble de 3 vías y sus terminales B1 y B2 no se utilizan. .
Artículos Relacionados:
Combinación doble de cableado Cambiar Dispositivo con dos interruptores ordinarios de 3 vías que utilizan alimentación común
El siguiente diagrama de cableado muestra cómo controlar dos bombillas desde dos lugares diferentes usando un interruptor combinado doble de 3 vías y dos interruptores comunes de 3 vías usando alimentación común. Muestra claramente que el cable vivo (línea) entrante está conectado a los tornillos oscuros comunes del interruptor combinado que están unidos mediante una pestaña de separación.
Haga clic en la imagen para ampliar
Los dos terminales superiores de latón del dispositivo combinado doble de 3 vías están conectados a los terminales A1 y A2 de un primer interruptor típico de 3 vías mediante cables viajeros. De manera similar, los dos terminales inferiores de latón del interruptor combinado de tres vías están conectados al segundo interruptor ordinario de 3 vías mediante cables viajeros. Los terminales comunes de ambos interruptores ordinarios de 3 vías están conectados a dos bombillas como se muestra a continuación.
Los cables de tierra están conectados a los tres interruptores y a las bombillas. De esta manera, ambas bombillas se pueden controlar para el encendido y apagado desde dos ubicaciones diferentes.
Artículos Relacionados:
Cableado de un dispositivo de interruptor combinado doble de 3 vías con interruptores de 3 vías comunes usando alimentación separada
El siguiente diagrama de cableado muestra cómo controlar una bombilla desde dos ubicaciones diferentes usando un dispositivo combinado doble de 3 vías e interruptores típicos de 3 vías usando alimentación separada (2 líneas vivas).
El diagrama de cableado es el mismo que el anterior, excepto que la pestaña separable se retira del lado del terminal común del dispositivo combinado doble de 3 vías. Por lo tanto, un tornillo está conectado al Vivo 1 (120 V de un disyuntor) y el segundo tornillo oscuro está conectado al Vivo 2 (120 V de otro disyuntor) del panel principal de 120/240 V. El resto es igual que el anterior.
Haga clic en la imagen para ampliar
De esta manera, la primera bombilla se controla a través de la fuente (CALIENTE 1) mientras que la segunda bombilla se controla a través de la fuente (Caliente 2) donde ambos circuitos pueden estar ENCENDIDOS y APAGADOS desde 2 ubicaciones diferentes. El resto del circuito y su funcionamiento es el mismo que el anterior.
Artículos Relacionados:
- Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC. En el caso de SPDT y de 4 vías (interruptores intermedios), se utilizan tornillos de color negro para terminales calientes o comunes. En definitiva, el color del terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de tomacorriente conmutado)
- El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
