Cableado de una toma de corriente conmutada de 3 pines, BS1363 de 1 unidad de forma segura y correcta
Toma de corriente de 3 pines
Una toma de corriente de 3 pines también se conoce como toma de corriente del Reino Unido, toma de corriente tipo G o toma de corriente BS1363 según los estándares IEC. El tomacorriente básico de tres pines de 1 unidad tiene tres pines, a saber, Vivo “L”, Neutro “N” y Tierra “E”. Está disponible en múltiples variedades, es decir, 1, grupo, 2, grupo, conmutado y conmutado con bombilla de neón, etc. Mostraremos los diagramas de cableado en nuestras próximas publicaciones para cada tipo según las necesidades del sistema.
El enchufe básico BS-1363 de 3 pines (toma de pared) se usa comúnmente en el Reino Unido, IEC y otros países que siguen los códigos antiguos del Reino Unido o IEC (Comisión Electrotécnica Internacional), como EAU, KSA, Malasia, Singapur, Chipre, Hong Kong. Kong, India, Pakistán, Bangladesh, Malta, etc. Esto se debe a que tiene características de protección integrales como las siguientes.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Características de seguridad del enchufe BS1363
El tomacorriente de 3 pines BS-1363 tiene las siguientes características de protección.
- Las salidas cerradas (para terminales) en el enchufe impiden que los niños inserten clavos u otros materiales conductores.
- La toma de corriente BS1363 no se puede utilizar al revés. En otras palabras, el pin de tierra no se puede insertar en las ranuras del terminal neutro o activo ya que el pin de tierra es más grande y más largo en el enchufe de alimentación de 3 pines designado. En resumen, no se puede utilizar en la posición incorrecta ni siquiera por error.
- Tiene un fusible incorporado en el enchufe correspondiente BS1363 de 3 pines.
- La ranura de tierra es menor y más larga en los enchufes de tres clavijas, por lo que la tierra es la primera clavija que hace contacto eléctrico con el circuito. Además, el enchufe de 3 pines no se puede utilizar al revés para evitar el contacto incorrecto del terminal con otros terminales (es decir, neutro o vivo como tierra).
- Las tres clavijas del enchufe de alimentación BS1363 están aisladas y están diseñadas para usarse con el enchufe BS1363.
En el siguiente tutorial, mostraremos cómo cablear e instalar un nuevo enchufe de tres clavijas o actualizar un enchufe obsoleto (ya instalado).
En este enchufe conmutado de 1 grupo y 3 pines, el interruptor se utiliza para controlar el funcionamiento de encendido/apagado del tomacorriente, así como de los electrodomésticos conectados. La bombilla de neón incorporada (en el interruptor) indica la posición ON/OFF del interruptor, el enchufe y el enchufe. Por ejemplo, si la luz de neón está encendida, significa que el interruptor está encendido y el circuito está funcionando. Si la luz no brilla, indica que el interruptor está APAGADO y que el enchufe, la toma y el aparato están desconectados del suministro principal.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Herramientas necesarias
Se necesitan las siguientes herramientas básicas para cablear un tomacorriente de 3 clavijas.
- Toma de corriente conmutada de 1 unidad y 3 pines
- Destornillador de punta plana
- probador de fase
- Cables y alambres
- Tijeras para cortar alambre, alicates, cortadores laterales, tijeras, cuchillo o un simple pelacables.

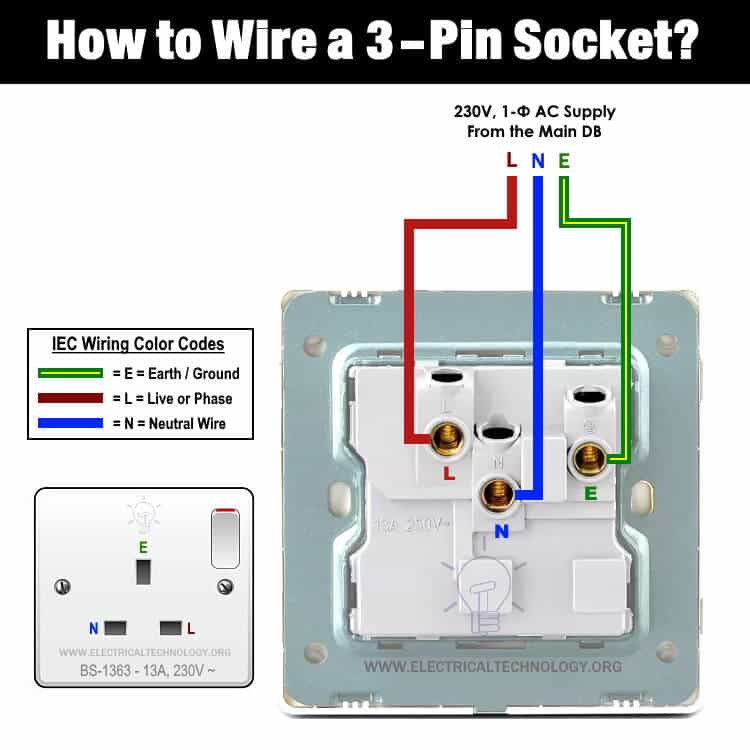

Cableado de un enchufe BS1363 de 3 pines
Siga los siguientes sencillos pasos para cablear un tomacorriente de pared con interruptor BS-1363.
- En primer lugar, apague el disyuntor principal o MCB relacionado en el tablero de distribución principal o unidad de consumo y asegúrese de que el suministro principal esté apagado.
- Si desea actualizar un enchufe de 3 clavijas de 1 grupo ya instalado, afloje el tornillo apretado en la parte frontal del enchufe de pared. Ayudará a liberar la cubierta frontal de la caja de montaje. De esta manera se puede sacar fácilmente el enchufe de la caja de montaje. Nota: Ignore el paso 2 si desea instalar un tomacorriente de pared de 1 unidad y tres clavijas completamente nuevo en lugar de reemplazar o actualizar un enchufe de 1 unidad y 3 clavijas.
- Si desea conectar un nuevo enchufe de 3 clavijas, simplemente conecte el cable de “Tierra” de color verde con raya amarilla en el terminal de tornillo “E” (que indica Conexión a tierra y conexión a tierra).
- Ahora conecte el cable «Neutral» de color azul en la ranura del terminal de tornillo «N» (que indica Neutro).
- Finalmente, conecte el cable «Vivo» de color marrón al terminal de tornillo «L» (que indica vivo o fase).
- Si desea modificar/actualizar el tomacorriente anterior, simplemente afloje los terminales de tornillo Vivo “L”, Neutro “N” y Tierra “E” en el tomacorriente anterior y reemplace los cables relacionados en el nuevo tomacorriente de 3 pines (Marrón para Vivo “L”, Azul para Neutro “N” y Verde o Verde con franja Amarilla para Tierra “E”).
- Como paso final, apriete los tornillos y vuelva a colocar la cubierta frontal/trasera del zócalo de tres clavijas. Asegúrese de que todos los cables y tornillos estén perfectamente apretados, ya que una conexión floja puede provocar un incendio peligroso debido a la formación de arcos y el sobrecalentamiento o incluso una descarga eléctrica con lesiones graves. Además, no deben quedar cables ni hilos desnudos colgando del enchufe ni de los terminales roscados. Ahora, empuje con cuidado el tomacorriente de 3 pines dentro de la caja de montaje para colocarlo perfectamente en la ranura de la caja.
- Has hecho. Restaure la energía encendiendo el interruptor principal o el disyuntor relacionado en la unidad de consumo y pruebe si está funcionando perfectamente.
Haga clic en la imagen para ampliar
Recordar:
- Verde con Amarillo pele el cable al terminal “E” de Tierra.
- Azul cable al terminal Neutro “N”.
- Marrón cable al terminal vivo “L”.
Artículos Relacionados:
Códigos de colores de cableado IEC y Reino Unido:
Hemos utilizado lo siguiente Códigos de color de cableado IEC para voltaje de suministro monofásico de 230 V aplicable en el Reino Unido y la UE. El Reino Unido utilizaba sus propios códigos de colores de cableado antes de abril de 2004, mientras que algunos países todavía siguen el mismo código de colores de cableado antiguo del Reino Unido. El Reino Unido ahora sigue los códigos de color de cableado IEC.
Códigos de colores de cableado IEC para sistemas monofásicos de 230 V y 3 cables
- Marrón = Cable vivo o de fase
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
El Códigos de colores de cableado antiguos del Reino Unido para cableado monofásico son los siguientes.
230V Monofásico
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra o Cable de tierra.
Artículos Relacionados:
Instrucciones y precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
