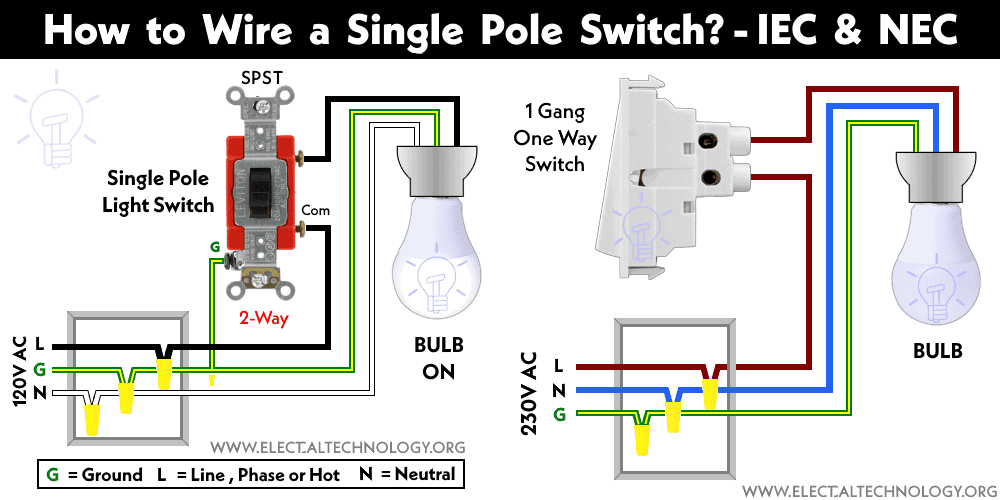

Instalación de SPST – Interruptor de 2 vías (NEC) También conocido como interruptor de 1 vía (IEC) para 120/240 V y 230 V CA – Circuitos de 2 y 1 vía
¿Qué es el interruptor SPST?
El interruptor SPST (siglas de Single Pole Single Throw) es el interruptor más comúnmente utilizado para controlar las operaciones de ENCENDIDO y APAGADO de electrodomésticos como puntos de iluminación y ventiladores, etc. Se utiliza para controlar una sola operación de ENCENDIDO o APAGADO en un circuito eléctrico. .
Bueno saber: El interruptor SPST se conoce como interruptor unipolar, unidireccional, bidireccional, interruptor de palanca o interruptor de luz en América del Norte (EE. UU. – NEC). Si bien se lo conoce como interruptor unidireccional, interruptor unidireccional o interruptor unidireccional de 1 grupo (donde los grupos representan el número de tiros o interruptores en la placa) en los siguientes países de Europa, el Reino Unido y la IEC.
Precaución: Los interruptores siempre están conectados en los cables de fase (línea o vivo) igual que los fusibles.
Símbolo del interruptor SPST
Los siguientes símbolos representan los interruptores unipolares básicos.
Construcción de un interruptor unipolar y de una vía
El interruptor unipolar de una vía tiene principalmente dos terminales para Hot IN y Hot OUT y un terminal adicional como pin de tierra en Norteamérica. En el Reino Unido y en los siguientes países IEC, el interruptor unipolar tiene solo dos terminales sin clavija de tierra.
Las dos figuras siguientes muestran la principal diferencia entre los interruptores unipolares y de una vía (SPST) de EE. UU. y el Reino Unido.
Interruptor bidireccional – SPST, unipolar, de una vía – EE. UU. – NEC
Interruptor unidireccional – SPST, unipolar, de una vía – Reino Unido – IEC
Veamos cómo conectarlos uno por uno para diferentes electrodomésticos.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de interruptores de luz unipolares y de una vía para Circuitos de 120 V/240 V – CNE
¿Cómo conectar un interruptor unipolar y de un solo contacto a una bombilla?
El siguiente diagrama de cableado muestra cómo cablear y controlar una bombilla usando un interruptor SPST. Como se muestra en la figura siguiente, hay tres cables entrantes del disyuntor en la caja eléctrica (caja de conexiones), a saber, G (Tierra), L (Línea o Vivo) y N (Neutro).
El cable de tierra está conectado al terminal de tierra del interruptor (verde con franja amarilla). La Línea (como viva) está conectada al terminal de línea del interruptor. Tenga en cuenta que el cable neutro nunca está conectado al interruptor.
Haga clic en la imagen para ampliar
Para controlar la bombilla usando un interruptor unidireccional, el cable de tierra (usando una tuerca para cables en la caja eléctrica) está conectado al portalámparas. De manera similar, los cables Neutro y Vivo también están conectados a la bombilla LED. De esta manera, la bombilla se controla mediante un interruptor unipolar, es decir, cuando el interruptor está encendido, la bombilla brillará. Si el interruptor está apagado, la bombilla también se apagará.
¿Cómo conectar un interruptor SPST a un tomacorriente?
El interruptor SPST se puede utilizar para diferentes electrodomésticos, como ventiladores, receptáculos de salida estándar, etc. La siguiente figura muestra cómo conectar un interruptor unipolar de un solo polo a un tomacorriente (para tomacorriente conmutado). En otras palabras, el interruptor SPST controla el funcionamiento de encendido y apagado del receptáculo.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de interruptores de luz SPST unidireccionales (unidireccionales o monodireccionales, unidireccionales) para Circuitos de 230 V – CEI
Un interruptor unidireccional, unipolar y de una vía (también conocido como interruptor unidireccional) seguido por IEC (Comisión Electrotécnica Internacional) es totalmente diferente de los interruptores de luz y palanca SPST según los estándares NEC (Código Eléctrico Nacional).
El interruptor unidireccional tiene dos terminales como se muestra en la figura anterior. El primer terminal debe conectarse al cable de fase entrante y el segundo terminal debe conectarse al punto de carga, por ejemplo, puntos de iluminación, etc.
¿Cómo conectar un interruptor unidireccional (unidireccional, unidireccional) a una bombilla?
En el siguiente diagrama de cableado para un sistema de suministro de 230 VCA – IEC, se utiliza un interruptor unidireccional para controlar una bombilla CFL o LED. Muestra claramente que el cable de fase (línea) entrante (color marrón) está conectado directamente al primer terminal del interruptor. El segundo terminal del interruptor está conectado a la bombilla mediante color marrón.
Haga clic en la imagen para ampliar
De manera similar, el cable neutro (color azul o celeste) se conecta directamente a la bombilla desde la caja de conexiones. Finalmente, el cable verde se conecta al portalámparas.
Tenga en cuenta que el cable verde como tierra nunca se conecta al interruptor de la luz en comparación con los códigos NEC.
¿Cómo conectar un interruptor unidireccional a un enchufe?
Como se mencionó anteriormente, el interruptor unidireccional se puede utilizar para diferentes electrodomésticos, como bombillas, ventiladores, enchufes, etc. La siguiente figura muestra cómo conectar un interruptor unidireccional a un enchufe británico de 230 V (para enchufe conmutado).
Haga clic en la imagen para ampliar
Artículos Relacionados:
- Los tornillos de latón deben conectarse al cable vivo (línea, fase o fase) utilizando los códigos de colores de cables IEC y NEC. En el caso de SPDT y de 4 vías (interruptores intermedios), se utilizan tornillos de color negro para terminales calientes o comunes. En definitiva, el color del terminal común es diferente al de otros terminales.
- Los tornillos plateados deben conectarse al cable neutro (en caso de tomacorriente conmutado)
- El tornillo verde debe conectarse al cable de tierra/tierra (verde/amarillo o cable desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V (EE. UU.). Además, el neutro nunca se conecta a los interruptores.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de cablear un tomacorriente o interruptor nuevo o existente con una caja eléctrica/de conexiones.
- Comuníquese con un electricista autorizado y autorizado para instalar el interruptor si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
