¿Cómo cablear e instalar un receptáculo de toma de corriente?
¿Qué es un tomacorriente, receptáculo o toma de corriente?
El tomacorriente eléctrico (NEC) también se conoce como receptáculo y más comúnmente como tomacorriente (IEC). Según NEC, un tomacorriente es el punto o puntos en un sistema de cableado eléctrico donde los aparatos y equipos eléctricos pueden tomar corriente y utilizarla al enchufarlos.
Un receptáculo de tomacorriente donde se instalan uno o más receptáculos o un dispositivo de contacto de suministro instalado en el tomacorriente para conectar una carga eléctrica a través de enchufes e interruptores.

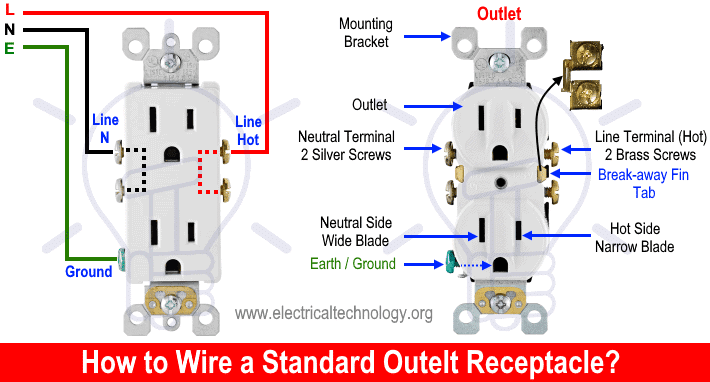

El tomacorriente común o estándar tiene tornillos (terminales) en ambos lados. Los tornillos de latón deben conectarse al cable de línea (vivo, vivo o fase), mientras que los tornillos plateados deben conectarse al cable neutro. En otras palabras, el cable caliente del disyuntor principal debe conectarse al terminal de hoja angosta donde el cable neutro debe conectarse al terminal de hoja ancha. El cable de tierra está conectado al terminal de tierra (principalmente un tornillo de color verde).
Tenga en cuenta que los tornillos de latón (para terminales calientes) están unidos eléctricamente entre sí mediante una aleta (pestaña) de ruptura, por lo tanto, conectar un tornillo de latón al cable caliente también alimentará el segundo tornillo de latón. En algunos casos, puede quitar la pestaña de la aleta separable entre los dos tornillos de latón (para cable caliente) y dividir el tomacorriente para otra aplicación específica (lo mostraremos en los siguientes diagramas de cableado).
En los tutoriales de cableado de hoy, mostraremos cómo cablear e instalar un tomacorriente eléctrico de diferentes maneras.
Cableado de múltiples salidas en paralelo
En este sencillo diagrama de cableado, se han conectado varios enchufes en paralelo. Cada tomacorriente es independiente entre sí ya que están conectados a cables separados. Tenga en cuenta que la conexión en serie del tomacorriente va en contra del código NEC (además, no tiene sentido que uno de los cables del tomacorriente se corte o que un tomacorriente defectuoso inutilice todo el circuito), excepto los receptáculos GFCI y AFCI.
Cableado de múltiples salidas conmutadas
Los siguientes diagramas de cableado muestran que varios tomacorrientes están conectados a un interruptor unipolar (interruptor SPST, unidireccional o bidireccional en EE. UU.). Como se muestra en la figura, el interruptor se instala primero en el cableado; el cable caliente del interruptor alimenta todos los demás tomacorrientes conectados en paralelo, por lo tanto, la operación de encendido/apagado del tomacorriente se puede controlar a través del interruptor.
Cableado de un interruptor a un tomacorriente
En este cableado, se agrega un interruptor a un tomacorriente existente quitando el cable caliente del terminal de latón del tomacorriente y conectándolo al primer terminal del interruptor. Luego, el segundo terminal del interruptor se conectó nuevamente al terminal de latón del tomacorriente. De esta manera, el tomacorriente queda cableado y controlado (ON/OFF) a través del interruptor.
Cableado de un tomacorriente de 15 A con interruptor de luz
En este cableado, se agregó un interruptor de luz al tomacorriente existente. El terminal activo del tomacorriente está conectado al primer terminal del interruptor y el segundo terminal del interruptor está conectado al punto de iluminación. Finalmente, el cable neutro del tomacorriente se conecta a la bombilla.
Cableado de un tomacorriente con interruptor dividido
En este cableado, la operación de la salida se ha dividido en dos partes, es decir, la salida superior se controla a través del interruptor mientras que la parte inferior siempre está caliente. Para hacer esto, simplemente retire la aleta de separación (pestaña) entre los terminales de latón (vivos) como se muestra en la fig. Conecte la salida del interruptor (caliente) al terminal de latón superior y el terminal caliente inferior debe conectarse al cable caliente de entrada del interruptor.
En palabras simples, se debe conectar un cable caliente común al primer terminal del interruptor y al terminal caliente inferior del tomacorriente. El segundo terminal del interruptor (como el caliente) debe conectarse al terminal caliente superior del tomacorriente. Finalmente, conecte el cable neutro y de tierra como se muestra en la figura siguiente.
De esta manera, el funcionamiento de encendido/apagado de la parte superior (salida) se controla mediante el interruptor mientras que la salida inferior siempre está caliente y activa.
Cableado de un AFCI y GFCI al tomacorriente
En este cableado, el tomacorriente está conectado a los terminales de carga del GFCI, donde el GFCI está conectado al terminal de carga del AFCI. El tomacorriente estándar está protegido tanto por AFCI como por GFCI. Puede utilizar protección AFCI/GFCI en una sola unidad en lugar de dos salidas para protección AFCI y GFCI. Este cableado también se conoce como cableado en serie de enchufes lo cual solo es aceptable en caso de AFCI o GFCI.
Cableado de salidas dobles desde una fuente de 240 V para 120 V
En este cableado, los terminales activos de la primera y tercera salida están conectados a la Línea 2 (Azul) y los terminales activos de la segunda y última salida están conectados a la Línea 1 (Roja). El neutro está conectado desde el disyuntor principal al terminal neutro de todos los tomacorrientes. El cable de tierra está conectado a los tomacorrientes como se muestra en la fig. De esta forma, todas las salidas duales se conectan a la línea única de 240V y pueden suministrar 120V a los electrodomésticos.
Combinación de cableado de salida de 120 V y 240 V
En este cableado especial, se conecta un tomacorriente doble a 120 V y 240 V, donde la parte superior proporciona 120 V y el tomacorriente inferior proporciona un voltaje de suministro de 240 V. En este tipo de cableado se utilizan los receptáculos de salida especiales 5031-I, 5842-I.
Para hacer esto, conecte la Línea 1 y la Línea 2 a los terminales activos inferiores respectivamente. Conecte el neutro y la tierra al terminal de latón y al terminal de tierra respectivamente.
Tenga en cuenta que no puede utilizar más de 20 A a la vez desde un solo tomacorriente debido a la clasificación del interruptor (Potencia = Voltaje x Corriente). Por ejemplo, si se conecta un aire acondicionado de 15 A al tomacorriente superior de 240 V y un calentador de 10 A y 120 V al terminal inferior, el amperaje general excede la clasificación del interruptor. Alternativamente, puede enchufar bombillas de 100 W al tomacorriente inferior de 120 V, sin importar si el tomacorriente superior de 240 V, 15 A está operativo para aire acondicionado, ya que el amperaje total no excede los 20 A para el tomacorriente especificado.
Cableado de salida de 20 A, 120 V
En este cableado, se conecta un tomacorriente de 20 A y 120 V al suministro de 120 V a través de un cable vivo, neutro y de tierra.
Cableado Tomacorriente 20A, 240V
En este cableado, la línea 1 y la línea 2 se conectan a los terminales de latón en consecuencia. No se necesita neutro en 240V. El cable de tierra está conectado al terminal de tierra.
Cableado de salida de 30 A, 240 V para secadora
En este cableado, se conecta un tomacorriente de 30 A y 240 V para la secadora donde también se necesita el neutro. Los cables de Línea 1, Línea 2, Tierra y Neutro están conectados a los terminales relacionados mediante un cable de 3 hilos de calibre 10 desde un disyuntor separado.
Cableado de salida de 50 A, 240 V
Para cargas y amperaje elevados, la Línea 1, Línea 2, Neutro y tierra se conectan a través de un cable de 3 hilos de calibre 6 desde un disyuntor separado a los terminales relacionados de vivo 1, vivo 2, neutro y terminal de tierra como se muestra en la figura a continuación.
Información general sobre tomas de corriente:
Nota: Hemos utilizado Rojo para Vivo, Negro para Neutro y Verde para Tierra únicamente con fines ilustrativos. Siga los códigos de color de cableado de su propia área según NEC, IEC, etc.
- Los tornillos de latón deben conectarse al cable vivo (línea, vivo o fase) (negro, marrón o rojo).
- Los tornillos plateados deben conectarse al cable neutro (blanco o azul).
- El tornillo verde debe conectarse al cable de tierra/tierra (Verde/Amarillo o desnudo)
- Si no hay tornillos codificados por colores en los tomacorrientes, consulte el manual del usuario o comuníquese con un electricista autorizado.
- No se requiere cable neutro en el cableado de tomacorrientes de 240 V.
- Si hay cuatro clavijas en un tomacorriente, se necesita un cable neutro y se deben conectar cuatro cables del disyuntor al tomacorriente, es decir, 2 líneas vivas como (Línea 1 y Línea 2), un cable neutro y de tierra.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
Precauciones:
- Apague el disyuntor principal para asegurarse de que el suministro de energía esté APAGADO antes de conectar un tomacorriente.
- Comuníquese con un electricista autorizado y autorizado para la instalación del tomacorriente si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
