Cableado del Twin Timer con Fotocélula para retrasar el apagado de la luz al anochecer
En la guía de cableado de hoy, ilustraremos cómo conectar un temporizador doble con un sensor de fotocélula de anochecer y amanecer para el control de las luces posteriores. El circuito general se utiliza para controlar la luz mediante un interruptor fotoeléctrico, pero con la ayuda del temporizador doble, retrasa la operación de apagado del circuito fotoeléctrico durante un tiempo predefinido (por ejemplo, 4 horas).
Objeto del Circuito: El objetivo del circuito es apagar la luz cuatro horas después del anochecer, por lo que debería retrasar la operación de apagado del circuito por la noche. De esta manera, la luz permanecerá encendida durante más tiempo por la noche.
Publicación relacionada:
Temporizador gemelo:
Un temporizador doble es un dispositivo electrónico versátil comúnmente utilizado en sistemas de control y automatización industrial. Consta de dos circuitos temporizadores independientes dentro de una sola unidad, cada uno de ellos capaz de generar retardos de tiempo o controlar funciones de temporización por separado.
Los temporizadores gemelos están diseñados para proporcionar un control de sincronización preciso y ajustable para diversas aplicaciones, como secuenciar procesos, controlar operaciones de relés o gestionar eventos en fabricación y maquinaria.
Los operadores pueden establecer diferentes intervalos de tiempo y duraciones de retardo para cada circuito temporizador, lo que convierte a los temporizadores gemelos en una herramienta valiosa para coordinar múltiples acciones y garantizar una sincronización precisa en sistemas complejos. Estos temporizadores son componentes esenciales en los sistemas de automatización y control, y contribuyen a mejorar la eficiencia y confiabilidad en una amplia gama de procesos industriales.
Foto ojo:
Un fotocélula, también conocido como sensor fotoeléctrico o fotocélula, es un tipo común de sensor utilizado en sistemas de control y automatización. Funciona emitiendo un haz de luz, normalmente luz infrarroja o visible, y detectando cambios en ese haz causados por la presencia o ausencia de un objeto.
Cuando un objeto interrumpe el haz de luz, el sensor registra este cambio y genera una señal eléctrica, que puede utilizarse para desencadenar diversas acciones o respuestas en sistemas automatizados. Los fotocélulas se emplean ampliamente en aplicaciones como detección de objetos, conteo, control de cintas transportadoras e incluso sistemas de seguridad.
Su versatilidad y capacidad para operar en diversas condiciones ambientales los convierten en un componente esencial para garantizar la precisión y la eficiencia en una amplia gama de procesos industriales y comerciales.
Artículos Relacionados:
Cableado del circuito

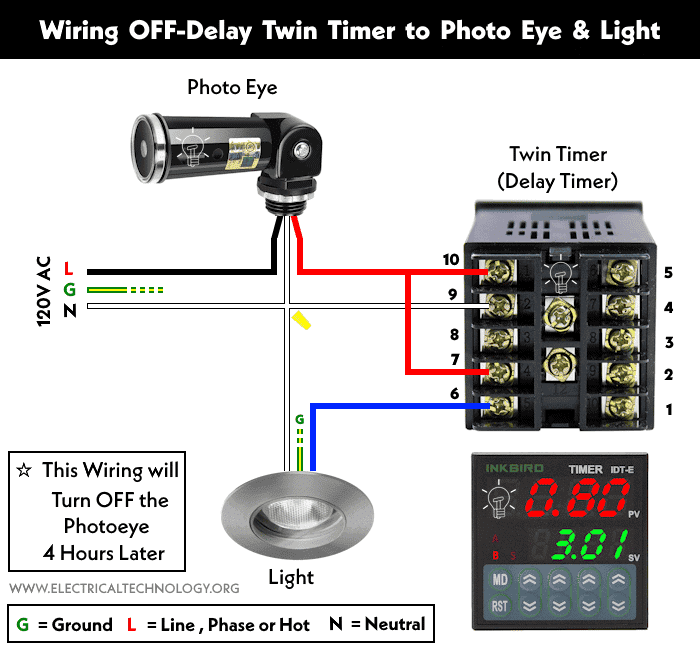

Como se muestra en el diagrama de cableado para el circuito de 120 V CA utilizado para controlar la fotocélula mediante el temporizador doble, el cable de línea (fase) está conectado directamente a la fotocélula.
Un cable común del terminal de fase (10) y el terminal COM (7) del temporizador doble está conectado al interruptor fotoeléctrico.
El terminal NC (normalmente cerrado) (6) del temporizador doble está conectado a la luz.
El cable neutro está conectado a todos los componentes, es decir, el fotocélula, la luz y el terminal (N) (9) del temporizador. Conecte la tierra protegida a cada dispositivo de acuerdo con los códigos.
Artículos Relacionados:
Funcionamiento del circuito
Como el circuito del temporizador está cableado para una operación con retardo de apagado, no apaga la carga inmediatamente. En cambio, retrasa la operación y apaga el circuito de carga cuando expira el tiempo preestablecido.
En funcionamiento normal, la luz se enciende al anochecer y se apaga al amanecer. Al agregar el temporizador de retardo al circuito con una configuración de tiempo de retardo, la luz se apagará después de 4 horas, que es más tarde que la hora habitual del anochecer.
El temporizador se puede configurar para operaciones de retardo de apagado según el intervalo de tiempo requerido, como horas, minutos o segundos, etc.
Cuando se activa el sensor óptico, energiza la bobina del temporizador, lo que hace que la luz se encienda. Cuando finaliza el conteo, es decir, cuando expira el tiempo configurado en el temporizador, la luz se apaga.
Cuando el temporizador se reinicia a cero, tanto la luz como el temporizador doble permanecen APAGADOS. El ciclo se repite nuevamente la noche siguiente, lo que proporciona un funcionamiento retrasado de la luz.
Limitación
- Clasificación actual: el temporizador se puede utilizar para 5 A de 100 a 240 V CA.
- Rango de tiempo: 0,01 segundos a 99 horas y 99 minutos
- Es bueno saberlo: consulte el manual del usuario para conocer la clasificación exacta de otras marcas como SESTOS, Inkbird, Omron DH48S o H3CR, H5CX-A, etc.
