¿Cómo cablear e instalar un tomacorriente AFCI?
¿Qué es un tomacorriente OBC AFCI?
ICFA o ICFA OBC que se conoce como «Circuito derivado de salida AFCI» o «Interruptor de circuito de falla de arco del circuito derivado de salida“. AFCI es diferente al receptáculo de salida convencional, ya que se utiliza para brindar protección a los circuitos derivados contra fallas de arco.
Las fallas de arco ocurren involuntariamente en un circuito cuando el interruptor del motor se abre o un cable de línea (caliente) corta y toca el neutro. En este caso, el AFCI detectará la falla del arco y cortará el suministro de energía principal a los dispositivos y equipos conectados, evitando así las posibilidades de incendio eléctrico.
La conexión del cableado de los tomacorrientes GFCI y AFCI es la misma pero no brindan protección contra descargas eléctricas, sobrecargas o cortocircuitos. Por lo tanto, los disyuntores y tomacorrientes GFCI y AFCI se alimentan a través de protección contra sobrecarga desde el panel principal, es decir, están conectados directamente al MCB principal en la caja del panel de inicio.
OBC AFCI detecta fallas de arco en serie ascendente y descendente y en paralelo y brinda protección contra incendios eléctricos. Los AFCI están disponibles en disyuntores, tomacorrientes, interruptores combinados y receptáculos frontales en blanco. Mostraremos en detalle los diferentes diagramas de cableado y la aplicación de todos los componentes mencionados anteriormente.
Notas:
- Según NEC 2014, la protección AFCI es obligatoria en todas las construcciones nuevas, dormitorios y unidades de vivienda, dormitorios, salas de estar y otros lugares similares en áreas residenciales.
- AFCI y GFCI no deben instalarse con equipos salvavidas y otros equipos sensibles (donde se debe un suministro de energía continuo para un funcionamiento adecuado) que perdieron energía.
- Se pueden utilizar un AFCI y un GFCI en el mismo circuito, ya que no interfieren entre sí. También puede utilizar la combinación de AFCI/GFCI para este propósito.
- Es imprescindible conocer los terminales de línea y carga de un tomacorriente AFCI. La carga debe conectarse a los terminales de carga del tomacorriente AFCI para ser protegida por AFCI. Cualquier carga conectada a los terminales de línea de AFCI no está protegida por AFCI ya que está conectada al suministro principal directo.
- Para evitar una operación de disparo falso, no instale ni conecte un AFCI, GFCI, GFPE (protección contra fallas a tierra del equipo) o una combinación de disyuntores AFCI/GFCI en un cable neutro compartido con otros circuitos.
- Hemos utilizado Rojo para Vivo, Negro para Neutral y Verde para Tierra solo con fines ilustrativos. Siga los códigos de color de cableado de su propia área según NEC, IEC, etc.
Ahora veamos cómo conectar un receptáculo AFCI de diferentes maneras, como salida AFCI, AFCI de cara en blanco, AFCI con GFCI y salida AFCI/GFCI de doble función de la siguiente manera.
Publicación relacionada: ¿Cómo conectar un tomacorriente GFCI? – Diagramas de circuitos de cableado GFCI

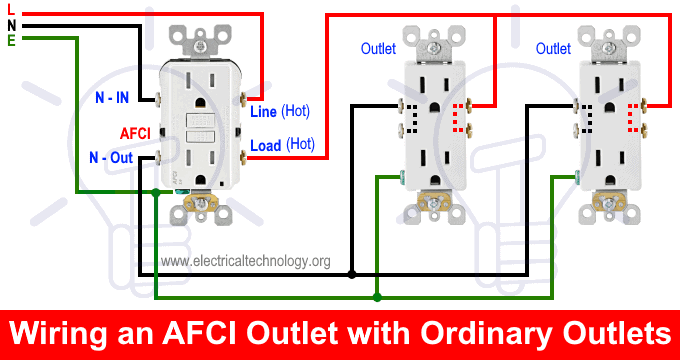

Cableado de un tomacorriente AFCI con tomacorrientes comunes
En este diagrama de cableado del tomacorriente AFCI, se han conectado dos receptáculos de tomacorrientes convencionales a los terminales de carga del tomacorriente AFCI. De esta manera, el tomacorriente AFCI, los tomacorrientes convencionales y cualquier carga conectada a él están protegidos por AFCI.
Cableado de un tomacorriente AFCI con un interruptor de luz
El siguiente cableado simple muestra que se utiliza un interruptor unipolar (SPST) para controlar el funcionamiento de encendido/apagado de una bombilla mientras está protegida por un tomacorriente AFCI. Se muestra claramente que el interruptor de la luz se ha conectado a los terminales de carga del tomacorriente AFCI. Tenga en cuenta que cualquier carga conectada a los terminales de línea del tomacorriente AFCI no está protegida por AFCI ya que funciona con suministro principal directo.
Cableado de un AFCI de cara ciega con tomacorriente de interruptor combinado y bombilla
En este diagrama de cableado especial AFCI, se ha utilizado un tomacorriente AFCI con cara en blanco para proteger la bombilla controlada por un interruptor combinado y un tomacorriente (puede usar cualquier otra carga según sus necesidades). El interruptor combinado está conectado a los terminales de carga del ICFA mientras que la bombilla se controla a través del interruptor de ENCENDIDO/APAGADO en el tomacorriente del interruptor combinado. El tomacorriente también se puede usar para conectar otras cargas que estén protegidas por AFCI. En palabras simples, el interruptor/tomacorriente combinado, la luz y los tomacorrientes AFCI están protegidos por AFCI.
Alambrado una salida AFCI con salida GFCI y salida estándar
Como se mencionó anteriormente, un AFCI se puede cablear e instalar con GFCI, ya que no interfieren entre sí en un circuito. Las conexiones de cableado de AFCI y GFCI son las mismas, es decir, la carga debe conectarse a los terminales de carga.
En este diagrama de cableado básico, se conectó un tomacorriente estándar a los terminales de carga del GFCI mientras que el GFCI se conectó a los terminales de carga del AFCI. De esta manera, el receptáculo de salida estándar está protegido tanto por AFCI como por GFCI.
Nota: Si le parece extraño conectar AFCI y GFCI en un circuito, puede usar el tomacorriente combinado AFCI/GFCI para este propósito de la siguiente manera.
Cableado de un tomacorriente AFCI / GFCI de función dual con tomacorriente convencional e interruptor de luz
Para reducir la cantidad de tomacorrientes o simplificar las cosas complejas, puede usar el tomacorriente combinado AFCI/GFCI en lugar de receptáculos AFCI y GFCI separados.
En el siguiente diagrama, se ha utilizado una combinación de tomacorriente AFCI y GFCI para proteger el tomacorriente y el interruptor de luz normales. El receptáculo de salida ordinario y el interruptor de luz se han conectado a los terminales de carga del tomacorriente combinado AFCI-GFCI a través de cables vivos, neutros y de tierra/tierra, por lo que todos los enchufes e interruptores de luz están protegidos tanto por AFCI como por GFCI.
Precauciones:
- Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté apagada antes de conectar un tomacorriente GFCI.
- Utilice el voltaje y el amperaje adecuados del interruptor con el tamaño de cable apropiado y el MCB del tamaño adecuado de acuerdo con la clasificación de carga.
- Utilice la polaridad correcta, es decir, verifique los terminales de carga y línea mientras instala un GFCI para protección. En otras palabras, conecte los cables al lado correcto del tomacorriente para un funcionamiento adecuado.
- Se recomienda realizar mantenimiento, verificaciones y pruebas regulares mientras se prueba el GFCI portátil antes de cada operación.
- Comuníquese con un electricista autorizado y autorizado para la instalación de GFCI si no está seguro de los diagramas de cableado.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
