¿Cómo conectar una toma de corriente BS1363 de 2 unidades y 3 pines? Enchufe doble conmutado de cableado
Toma de corriente doble de 3 pines
Una toma de corriente BS1363 (según IEC) también se conoce como toma de corriente del Reino Unido o toma de tipo G. Tiene varios tipos, es decir, 1 grupo, 2 grupos, y por lo tanto tiene tres clavijas con o sin interruptores y bombillas de neón. También está disponible en diferentes formas/diseños y la conexión del cableado depende de los requisitos del sistema y sí, lo discutiremos uno por uno en las próximas publicaciones.
El tomacorriente de tres clavijas es uno de los tomacorrientes con enchufes famosos y más utilizados en diferentes países como el Reino Unido, la UE y otros países árabes y asiáticos debido a las siguientes razones.
Haga clic en la imagen para ampliar
El enchufe de alimentación de tres pines BS1363 tiene las siguientes características de protección.
- Es la toma de corriente más segura en comparación con otras tomas de corriente, ya que las tomas de corriente cerradas en los enchufes se utilizan para enchufes de tres clavijas, lo que evita que los niños inserten clavos u otro material conductor por error.
- La ranura de tierra es más grande y más larga, por lo tanto, no se pueden insertar terminales neutros y activos en ella o no se puede usar todo el enchufe al revés.
- Para el enchufe BS1363, hay un fusible protector en el enchufe tipo G relacionado.
- Todas las clavijas están aisladas en BS-1363, un enchufe de 3 clavijas diseñado para el tomacorriente BS-1363.
- Los enchufes con contraventanas en los enchufes se utilizan para enchufes de alimentación de 3 clavijas, lo que evita que los niños inserten clavos u otro material conductor en el enchufe. El pin de tierra más largo ayuda a abrir las otras dos ranuras para cables vivos y neutros.
Artículos Relacionados:

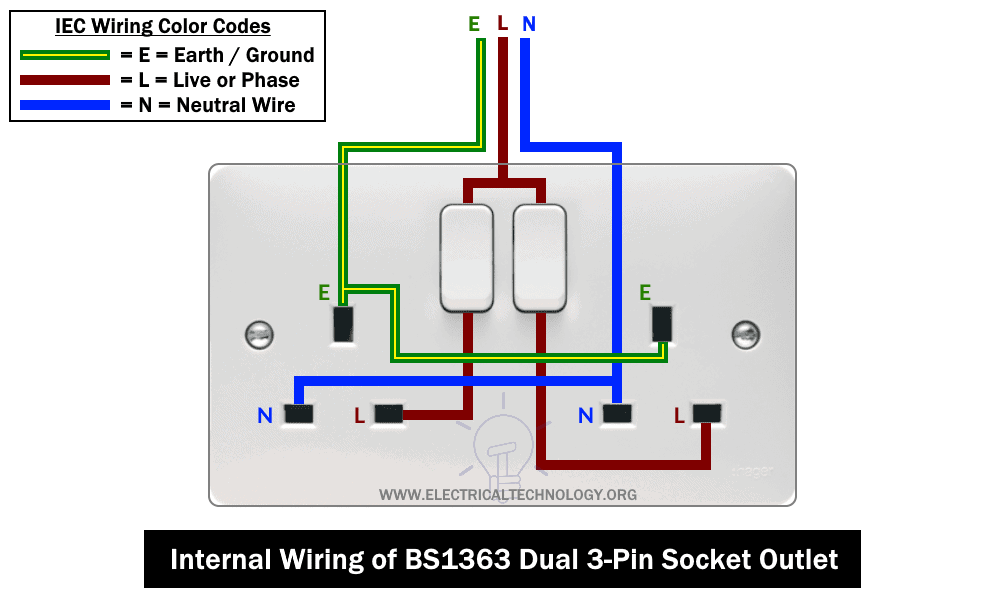

En el siguiente tutorial de cableado, mostraremos cómo conectar un tomacorriente de tres clavijas nuevo (o actualizar uno obsoleto) con interruptores. Los dos interruptores se pueden utilizar para controlar el funcionamiento de encendido/apagado de cada enchufe. La bombilla de neón muestra la posición ENCENDIDO y APAGADO del interruptor, es decir, si la bombilla está ENCENDIDA, el interruptor está ENCENDIDO y el circuito está operativo y viceversa. La ventaja de una bombilla de luz roja en los interruptores es que la luz de neón se puede ver fácilmente en las áreas oscuras, lo que indica que el aparato conectado está en la posición APAGADO o ENCENDIDO.
Haga clic en la imagen para ampliar
Herramientas necesarias
Se necesitan las siguientes herramientas básicas para cablear un tomacorriente de 3 clavijas.
- Toma de corriente conmutada de 2 salidas y 3 pines.
- Destornillador de punta plana.
- Probador de fases.
- Tijeras para cortar alambre, alicates, cortadores laterales, tijeras, cuchillo o un simple pelacables.
Artículos Relacionados:
Cableado de un tomacorriente doble conmutado de 3 pines
Siga los siguientes sencillos pasos para cablear un enchufe doble (toma de pared) BS-1363 con interruptores.
- En primer lugar, apague el disyuntor principal de la unidad de consumo y asegúrese de que el suministro principal esté cortado.
- Si desea actualizar un enchufe de 3 clavijas de 2 unidades ya instalado, afloje el tornillo apretado en la parte frontal del enchufe de pared. Ayudará a liberar la cubierta frontal de la caja de montaje. De esta manera se puede sacar fácilmente el enchufe de la caja de montaje. Nota: Ignore el paso 2 si desea instalar un tomacorriente (tomacorriente de pared) de dos grupos y tres clavijas completamente nuevo en lugar de reemplazar o actualizar enchufes de dos grupos y tres clavijas.
- Si desea conectar un nuevo enchufe doble de 3 clavijas, simplemente conecte el cable de “Tierra” de color verde con raya amarilla en el terminal de tornillo “E” (que indica Conexión a tierra y puesta a tierra).
- Ahora conecte el cable «Neutral» de color azul en la ranura del terminal de tornillo «N» (que indica Neutro).
- Finalmente, conecte el cable «Vivo» de color marrón al terminal de tornillo «L» (que indica vivo o fase).
- Si desea modificar/actualizar el tomacorriente anterior, simplemente afloje los terminales de tornillo Vivo “L”, Neutro “N” y Tierra “E” en el tomacorriente anterior y reemplace los cables relacionados en el nuevo tomacorriente de 3 pines (Marrón para Vivo “L”, Azul para Neutro “N” y Verde o Verde con franja Amarilla para Tierra “E”).
- Como paso final, apriete los tornillos y vuelva a colocar la cubierta frontal/trasera del zócalo de tres clavijas. Asegúrese de que todos los cables y tornillos estén perfectamente apretados, ya que una conexión floja puede provocar un incendio peligroso debido a la formación de arcos y el sobrecalentamiento o incluso una descarga eléctrica con lesiones graves. Además, no deben quedar cables ni hilos desnudos colgando del enchufe ni de los terminales roscados. Ahora, empuje con cuidado el tomacorriente de 3 pines dentro de la caja de montaje para colocarlo perfectamente en la ranura de la caja.
- Has hecho. Restaure la energía encendiendo el interruptor principal o el disyuntor relacionado en la unidad de consumo y pruebe si está funcionando perfectamente.
Haga clic en la imagen para ampliar
Recordar:
- Verde con Amarillo pele el cable al terminal “E” de Tierra.
- Azul cable al terminal Neutro “N”.
- Marrón cable al terminal vivo “L”.
Artículos Relacionados:
Códigos de colores de cableado IEC y Reino Unido:
Hemos utilizado lo siguiente Códigos de color de cableado IEC para voltaje de suministro monofásico de 230 V aplicable en el Reino Unido y la UE. El Reino Unido utilizaba sus propios códigos de colores de cableado antes de abril de 2004, mientras que algunos países todavía siguen el mismo código de colores de cableado antiguo del Reino Unido. El Reino Unido ahora sigue los códigos de color de cableado IEC.
Códigos de colores de cableado IEC para sistemas monofásicos de 230 V y 3 cables
- Marrón = Cable vivo o de fase
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
El Códigos de colores de cableado antiguos del Reino Unido para cableado monofásico son los siguientes.
230V Monofásico
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra o Cable de tierra.
Artículos Relacionados:
Instrucciones y precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
