6 formas de cablear e instalar un ventilador de techo mediante interruptores
Instalar y cablear un ventilador de techo es una tarea muy básica, incluso un principiante puede conectar fácilmente un ventilador de techo a la conexión de cableado doméstico. Como hay muchos diagramas de cableado de ventiladores de techo complejos disponibles en Internet, intentaremos presentar las conexiones más básicas de los ventiladores utilizando diferentes tipos de interruptores y atenuadores de control de luces de acuerdo con las regulaciones IEC y NEC.
Mostraremos los diferentes métodos de conexión de ventiladores de techo, es decir
- Ventilador de Techo con Regulador de Velocidad e Interruptor Unidireccional.
- Ventilador de techo e interruptor de luz con regulador de velocidad del ventilador y atenuador de luz controlado por un interruptor común de una vía.
- Control del ventilador de techo mediante interruptor unidireccional y control de atenuación y luz mediante interruptor SPST.
- Control del ventilador de techo mediante cadena/cuerda de tracción y control de luz mediante interruptor SPST.
- Ventilador de techo con control remoto y conexión de cableado del receptor
- Control del ventilador de techo mediante interruptores Wi-Fi inteligentes
Nota: Los colores de cableado en este tutorial son solo para ilustración y aclaración, es decir, estos colores utilizados en esta guía son solo una guía y no necesariamente representan variaciones regionales. Consulte las notas inferiores para Códigos de colores de cableado de EE. UU. y UE (NEC e IEC). Además, algunos fabricantes pueden utilizar diferentes colores de cables; de esta manera, siga el código de colores regional o consulte la guía del manual del usuario para obtener una explicación clara. Si aún no está seguro, comuníquese con un electricista autorizado para realizar una instalación adecuada.
Descargo de responsabilidad: Estos diagramas deben utilizarse únicamente como guía. El uso de esta guía es responsabilidad del instalador. Nosotros, Tecnología Eléctrica y el autor de esta guía no aceptamos ninguna responsabilidad por lesiones, pérdidas o daños resultantes del uso de esta guía. Para una instalación adecuada, puede comunicarse con un electricista autorizado. Lea atentamente las precauciones de seguridad al final de esta guía.
En primer lugar, apague el disyuntor principal para desconectar la fuente de alimentación antes de comenzar la instalación del cableado de un ventilador de techo. Cada método ha sido explicado con una guía paso a paso y diagramas relacionados.
Haga clic en la imagen para ampliar

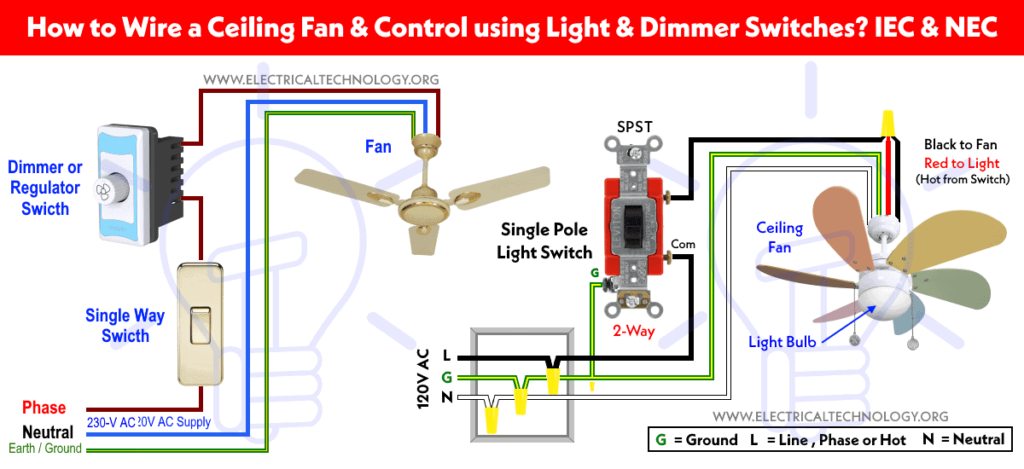

Cableado de un ventilador de techo con interruptor unidireccional e interruptor regulador de velocidad
En este tutorial, cablearemos y conectaremos el ventilador de techo a la fuente de alimentación y lo controlaremos a través de un interruptor unidireccional que controla aún más la velocidad del ventilador mediante un atenuador o un interruptor regulador de control de velocidad.
Para ello, siga las siguientes instrucciones:
- Cable de tierra/tierra: Conecte el cable verde/amarillo del ventilador al verde/amarillo del disyuntor en el tablero de distribución (o panel principal) que además está conectado al cable de conexión a tierra.
- Cable neutral: Conecte el cable azul (blanco en EE. UU.) del ventilador de techo al cable neutro entrante.
- Cable de línea, vivo o vivo o de fase: Conecte el cable de fase marrón entrante (negro en EE. UU.) al interruptor SPST (unipolar y sencillo) y luego al interruptor regulador de velocidad del ventilador, es decir, tanto el interruptor unidireccional como el controlador de velocidad del ventilador o el atenuador están en serie. Finalmente, conecte el cable vivo, es decir, el cable marrón del ventilador al regulador de intensidad. De esta manera, el interruptor unidireccional, el atenuador y el ventilador están conectados en serie a través de un cable con corriente. El ventilador ahora está conectado a la fuente de alimentación, que es de 120 V CA en los EE. UU. y de 230 V en el Reino Unido y la UE.
- Utilice tapas para cables (tuercas para cables) para conductores y uniones desnudos y vuelva a guardar los cables en la caja.
- Ahora puede encender el interruptor principal para probar el ventilador con diferentes velocidades girando y girando el interruptor de atenuación del ventilador.
El siguiente es el mismo diagrama de cableado que el interruptor de atenuación y el interruptor unidireccional incluidos en una caja combinada.
Diagrama de cableado IEC
Haga clic en la imagen para ampliar
Diagrama de cableado NEC
Haga clic en la imagen para ampliar
Cableado de un ventilador de techo y una luz con regulador de velocidad y atenuador de luz controlados por un interruptor SPST común
En este caso tenemos cuatro cables de la caja de terminales del ventilador de techo. El cable marrón está “vivo” para el ventilador, el cable negro está “vivo” para la bombilla, el cable azul es neutro y el verde/amarillo es cable de tierra en IEC. Mientras que el negro está vivo, el blanco es neutro y el conductor verde/amarillo o desnudo está conectado a tierra en NEC,
Un interruptor unidireccional controla tanto el interruptor atenuador de luz como el interruptor regulador de control de velocidad del ventilador en este circuito, como se muestra a continuación. Para hacer esto, siga las instrucciones a continuación:
- En primer lugar, conecte el cable verde/amarillo como cable a tierra al cable de tierra entrante.
- Ahora, conecte el cable azul como neutro al neutro entrante del DB principal.
- Conecte el cable marrón entrante como cable vivo al interruptor unidireccional. El otro extremo del interruptor SPST debe conectarse al interruptor combinado de atenuación y regulador de velocidad. Ahora conecte el extremo superior izquierdo del interruptor regulador al cable marrón del ventilador y conecte el extremo superior derecho del atenuador al cable negro de la luz.
- Use tapas de cables para uniones y conductores desnudos, retire los cables de la caja y encienda el interruptor principal para verificar la luz y la velocidad del ventilador y la bombilla girando tanto el ventilador como los interruptores de atenuación de la luz.
Diagrama de cableado IEC
Haga clic en la imagen para ampliar
También puede utilizar un regulador de intensidad de luz independiente para la bombilla y un regulador de control de velocidad para el ventilador de techo como se indica a continuación.
Diagrama de cableado NEC
Haga clic en la imagen para ampliar
Cableado de un ventilador de techo y una luz mediante interruptores separados y un atenuador
En este tutorial de cableado, controlaremos el ventilador de techo mediante un interruptor unidireccional y un atenuador, mientras que la bombilla se controlará mediante un interruptor separado. Para hacerlo, consulte las siguientes instrucciones:
- Como se mencionó anteriormente, conecte el cable verde/amarillo del ventilador al cable de tierra del tablero principal.
- Ahora conecte el cable azul del ventilador como neutro al neutro azul del tablero de distribución.
- Conecte el cable marrón con corriente al combo de interruptor unidireccional y regulador de velocidad del ventilador (la misma caja cerrada donde el interruptor unidireccional y el regulador están en serie). Se debe tomar una unión (use una tuerca para cables) de la corriente entrante (marrón) y conectarla al interruptor unidireccional separado que sirve para el control de encendido/apagado de la luz. El cable marrón del ventilador debe conectarse al interruptor unidireccional y al interruptor atenuador de velocidad del ventilador, mientras que el cable negro debe conectarse al interruptor unidireccional separado para el control de la luz.
- Utilice tapas de cables para uniones y conductores desnudos, retire los cables de la caja y encienda el interruptor principal para verificar la luz y la velocidad del ventilador girando el regulador de velocidad del ventilador.
Diagrama de cableado IEC
Haga clic en la imagen para ampliar
Diagrama de cableado NEC
Haga clic en la imagen para ampliar
Cableado de un ventilador de techo con cadena de tracción y control de luz mediante un interruptor SPST independiente.
En este escenario, controlaremos la velocidad del ventilador de techo tirando del interruptor de cadena/cordón y de la bombilla mediante un interruptor unidireccional separado. Para realizar este cableado, consulte los siguientes pasos.
- Conecte el cable verde/amarillo como cable a tierra del ventilador al cable a tierra del hogar.
- Conecte el cable azul del ventilador al cable neutro de distribución principal del hogar.
- Conecte el cable marrón como una línea desde el ventilador hasta el extremo superior de la cadena de tracción. El extremo inferior del interruptor de cuerda debe conectarse a la línea del tablero de distribución principal. Con la ayuda de una tuerca para cables, se puede tomar una junta de la línea entrante y se debe conectar al único interruptor de dirección que además está conectado al cable negro del ventilador de techo.
- Use tapas de cables para uniones y conductores desnudos, retire los cables en la caja y encienda el disyuntor principal para verificar la luz y la velocidad del ventilador tirando de la cadena.
Diagrama de cableado IEC
Haga clic en la imagen para ampliar
Diagrama de cableado NEC
Haga clic en la imagen para ampliar
Cableado de un ventilador de techo con control remoto y receptor
En esta conexión de cableado, puede controlar un ventilador de techo (encendido/apagado y control de velocidad) a través del control remoto o teléfono inteligente instalando un receptor con antena en la caja del ventilador. Si tienes una bombilla incorporada en el ventilador, puedes controlar ambas de forma remota; de lo contrario, sólo se puede conectar el ventilador a los terminales del receptor.
Para controlar un ventilador de techo a través del control remoto, siga las siguientes instrucciones de cableado:
- En primer lugar, apague el disyuntor principal para desconectar la fuente de alimentación.
- Ahora conecte el cable verde/amarillo al cable de tierra de la placa DB doméstica.
- Hay tres cables de salida y dos de entrada en el receptor. En el caso de una bombilla incorporada en el ventilador, conecte el cable negro del ventilador al negro del receptor. Haga lo mismo, es decir, de azul a azul (neutro) y de marrón a marrón (vivo) desde el ventilador al receptor y luego a los cables de suministro entrantes a través de un interruptor unidireccional en serie como se muestra a continuación.
- Inserte las baterías en el control remoto y encienda el disyuntor principal para proporcionar el suministro de energía y verifique que todo funcione como se esperaba.
Diagrama de cableado IEC
Haga clic en la imagen para ampliar
Cableado de un ventilador de techo mediante Wi-Fi inteligente interruptores
Publicaremos un tutorial separado sobre esto y lo vincularemos a esta publicación.
Códigos de colores de cableado NEC e IEC:
Hemos usado Negro & Marrón para Vivir o Fase o Caliente , Blanco & Azul para Neutral y Verde/Amarillo para tierra/cable a tierra. Puede utilizar los códigos de área específicos, es decir, yoCE – Comisión Electrotécnica Internacional (Reino Unido, UE, etc.) o NEC (Código Eléctrico Nacional [US & Canada] dónde;
COMITÉ EJECUTIVO NACIONAL:
Monofásico 120 V CA:
- Negro = Fase o Línea
- Blanco = Neutral
- Verde/ AMARILLO = Conductor de tierra
Trifásico 208 CA:
- Azul = Fase 1 o Línea 1
- Naranja = Línea 2
- Negro = Línea 3
- Blanco / Gris = Neutro y
- Verde/ AMARILLO = Conductor de tierra
Trifásico 277V y 480V CA
- MARRÓN = Fase 1 o Línea 1
- NARANJA = Línea 2
- AMARILLO = Línea 3
- GRIS = Neutro “N”
- VERDE, DESNUDO o VERDE/ AMARILLO = Tierra “PG”
CEI:
Monofásico 230V CA:
- Marrón = Fase o Línea
- Azul = Neutral
- Verde = Conductor de tierra
Trifásico 400 CA:
- Gris = Fase 1 o Línea 1
- Negro = Línea 2
- Marrón = Línea 3
- Azul = Neutro
- Verde = Conductor de tierra
Publicación relacionada: ¿Cómo controlar una lámpara desde dos o tres lugares?
Seguridad Precauciones
- La electricidad es nuestro enemigo, si le das la oportunidad de matarte, recuerda, nunca la desaprovecharán. Lea todas las precauciones e instrucciones mientras realiza este tutorial en la práctica.
- Desconecte la fuente de alimentación antes de dar servicio, reparar o instalar equipos eléctricos.
- Utilice el tamaño de cable adecuado con este sencillo método de cálculo (Cómo determinar el tamaño de cable adecuado para la instalación de cableado eléctrico)
- Nunca intente trabajar con electricidad sin la orientación y el cuidado adecuados.
- Trabaje con electricidad sólo en presencia de aquellas personas que tengan buenos conocimientos, trabajo práctico y experiencia que sepan cómo manejar la electricidad.
- Lea todas las instrucciones y precauciones y sígalas estrictamente.
- Hacer su propio trabajo eléctrico es peligroso e incluso ilegal en algunas áreas. Comuníquese con un electricista autorizado o con la compañía de suministro de energía antes de practicar cualquier cambio en la conexión del cableado eléctrico.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en el formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
En el tutorial de instalación del cableado del ventilador de techo anterior, mostramos seis métodos para cablear un ventilador de techo y agregaremos más tutoriales de cableado en el futuro. Si conoce un método específico para hacerlo, háganoslo saber en el cuadro de comentarios a continuación.
