Tipos de cámaras PTZ IP analógicas y PoE y su cableado de conexión con DVR y NVR
En nuestros posts anteriores hemos aprendido el cableado básico y la conexión de cámaras analógicas e IP con sistema de seguridad NVR y DVR. Hoy discutiremos el Instalación de cableado de cámaras IP y PTZ analógicas..
¿Qué es una cámara PTZ?
Cámara PTZ es la forma abreviada de “Cámara PAN-TILT-ZOOM“. Es una cámara de seguridad de diseño especial con múltiples características y funciones. Una cámara con giro, inclinación y zoom o PTZ puede cambiar y controlar la dirección del movimiento y acercar y alejar automáticamente mediante sistemas DVR/NVR o manualmente mediante un controlador PTZ tipo joystick.
En los últimos sistemas de seguridad DVR y NVR, una cámara PTZ se puede controlar a través de Internet mediante un sistema informático o un dispositivo móvil. De esta manera, el movimiento de la cámara PTZ se puede monitorear y controlar desde cualquier lugar que tenga una conexión a Internet activa.
En las cámaras PTZ se utiliza un tipo especial de motor conocido como «motor paso a paso» para el control de movimiento que funciona en pasos periódicos. Estos motores se utilizan para mover la cámara “Izquierda”, “Derecha”, “Arriba” y “Abajo”.
La última cámara IP PTZ puede Cacerola (horizontalmente) hasta «360°» y inclinación hasta «180°» (verticalmente) y tener la zoom capacidad de “112°» y el zoom óptico intervalo de 3x a 30x sin reducir la calidad de la imagen.
¿Cómo funciona la cámara PTZ?
Veamos cómo la cámara PTZ realiza movimientos panorámicos, inclinaciones y zoom.
- CACEROLA: Una cámara PTZ puede moverse horizontalmente (izquierda y derecha) hasta 360 grados en forma circular para cubrir una amplia gama de áreas.
- INCLINACIÓN: Las cámaras de los últimos modelos pueden inclinarse hasta 180 grados hacia arriba y hacia abajo y pueden cubrir una amplia área vertical.
- ZOOM: Para mantener la calidad de la imagen, no se recomienda acercar demasiado la cámara, incluso si puede acercar y alejar hasta 30x cambiando la distancia focal de la lente.
Tipos de cámaras PTZ
Hay cuatro tipos básicos de cámaras PTZ como se detalla a continuación:
- Cámaras PTZ analógicas
- Cámaras IP PTZ
- Cámaras HD-CVI
- Cámaras ePTZ o VPTZ
Analicemos brevemente los diferentes tecnólogos utilizados para las cámaras PTZ.
Cámaras PTZ analógicas
Las cámaras PTZ analógicas tienen un alcance de hasta 300 metros (1000 pies), pero debido a la alta caída de voltaje, solo pueden alimentarse hasta 45 metros (150 pies) para video y alcance RS-485. La caída de voltaje se puede reducir suministrando energía de forma separada a las cámaras o proporcionando una fuente de alimentación de alto amperaje (por ejemplo, después de 45 m (150 pies), una cámara de 1 amperio se puede encender con 3 amperios (Nota: aunque funciona perfectamente, pero no un método recomendado para hacerlo y exceder el límite de 45 metros (150 pies).
Las cámaras analógicas utilizan el cable BNC para enviar la señal de vídeo al DVR (grabador de vídeo digital). Además, se necesitan cables de alimentación separados para encender las cámaras. Se puede utilizar un cable RS-485 para conectar la cámara analógica al DVR o al controlador PTZ para controlar el movimiento de la cámara.
Cámaras IP PTZ
Las cámaras IP PTZ tienen un alcance de hasta 100 metros (300 pies) debido a la difamada limitación de la red. Como las señales de alimentación y vídeo se pueden transmitir a través de un único cable PoE (alimentación a través de Internet) RJ45, Cat5 o Cat6e, la longitud no se puede ampliar sin dispositivos adicionales. Para ello, se puede utilizar un inyector PoE para ampliar el límite de longitud a 100 metros (300 pies) adicionales.
La cámara IP se puede conectar directamente al NVR (Grabador de vídeo en red) mediante cable PoE de cámaras y cables RJ45, Cat5 o Cat6e. Por lo tanto, no es necesario encender las cámaras mediante una fuente de alimentación separada, ya que los cables cat5 o cat6e son capaces de proporcionar energía y transmitir las señales de video desde la cámara al NVR. Se puede utilizar un controlador PTZ opcional para controlar el movimiento manualmente conectándolo al DVR y a un conmutador de enrutador a través del cable RJ45.
Cámaras HD-CVI
alta definición–CVI es la forma abreviada de Interfaz de vídeo compuesto de alta definición. En las cámaras CCTV, la última tecnología HD-CVI utiliza un único cable coaxial para transmitir señales de control, audio y vídeo HD de hasta 1920 x 1080 “2 megapíxeles” (resolución de vídeo de 1080p) entre el transmisor y el receptor. La tasa de resolución es un 450% mejor que la de las cámaras analógicas.
Cámaras ePTZ o VPTZ
ePTZ o VPTZ (también conocidas como Virtual Pan-Tilt-Zoom) son cámaras que giran, inclinan y amplían digitalmente una imagen en porciones sin movimiento físico de la cámara, ya que ePTZ se refiere a una función de software en lugar de hardware. Pueden cubrir una rotación de hasta 360 grados cubriendo un área grande, pero reducen significativamente la calidad de la imagen en caso de zoom digital y acercar, ya que ampliará el píxel.
Los VPTZ también se conocen como “Zoom digital” ya que la cámara no se mueve físicamente pero la navegación y el escalado se pueden controlar digitalmente donde ePTZ o VPTZ están conectados al DVR o NVR para analizar la grabación más tarde cuando sea necesario.
Ahora, veamos cómo conectar cámaras PTZ analógicas e IP al NVR/DVR y al controlador PTZ de la siguiente manera.

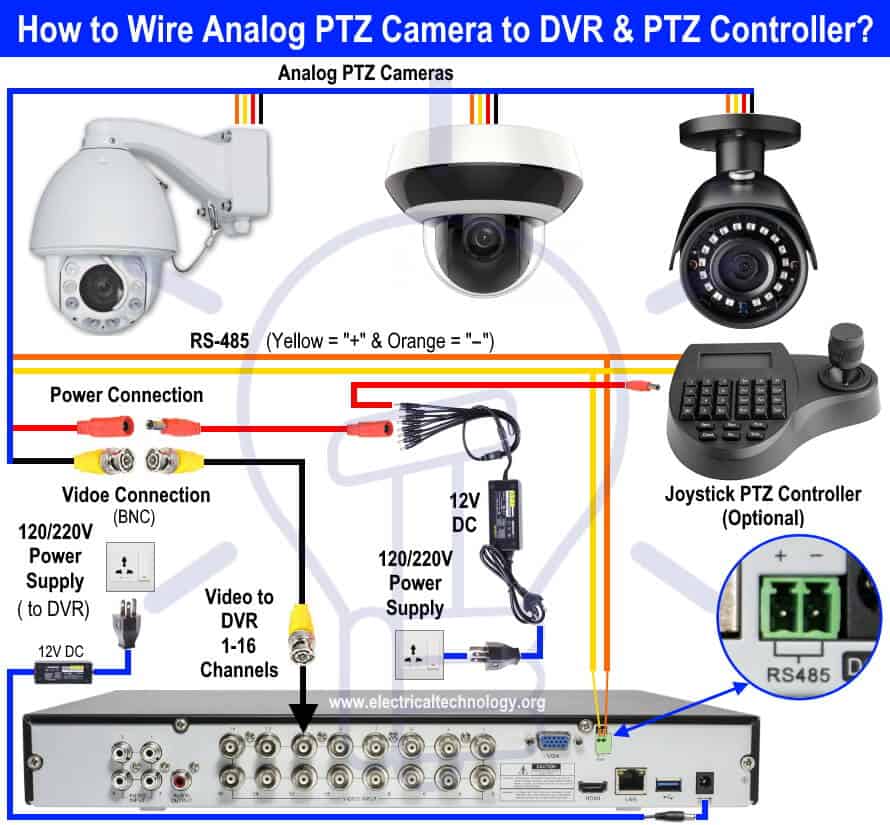

Diagrama de cableado de la cámara PTZ analógica al DVR
El siguiente diagrama de cableado muestra cómo conectar una cámara PTZ analógica al DVR y al controlador PTZ tipo joystick. Los cables BNC se utilizan para la transmisión de señales de vídeo, mientras que los cables RS-485 se utilizan para controlar el movimiento y la rotación de la cámara conectándola al controlador PTZ con joystick o al sistema DVR. Tenga en cuenta que se necesita una fuente de alimentación independiente de 12 V CC para encender las cámaras CCTV.
El amarillo en el cable RJ-45 es positivo “+” mientras que el naranja es negativo “-”. En otra configuración, el rojo se usa como 485+ y el negro como 485- O el azul y el verde se pueden usar para positivo y negativo respectivamente.
Diagrama de cableado de la cámara IP PTZ PoE al NVR
El siguiente diagrama de cableado muestra cómo conectar una cámara IP PTZ PoE al NVR y al controlador PTZ con joystick. En esta conexión de cableado, no es necesario encender la cámara con una fuente de alimentación de CC adicional, ya que se puede usar un solo cable cat5 o cat6e para proporcionar energía a las cámaras y transmitir las señales de video desde la cámara al NVR, ya que es un IP PoE ( alimentación a través de Ethernet). Simplemente, conecte los pigtails de la cámara IP al adaptador PoE que además está conectado al NVR mediante un cable RJ45, Cat5 o Cat6.
En el caso de un controlador PTZ opcional, conéctelo al conmutador del enrutador mediante un cable RJ45 que además se conecta al NVR mediante un conector RJ-45 adicional.
