Cableando un BS1363, Enchufe de 3 pines de forma segura y Correctamente
¿Qué es un enchufe británico de 3 clavijas?
Un enchufe del Reino Unido también conocido como enchufe británico, enchufe tipo G o enchufe estándar BS1363 por IEC (Comisión Electrotécnica Internacional) es un enchufe de tres clavijas que se utiliza para encender aparatos y dispositivos eléctricos. Hay varios tipos de enchufes de tres clavijas, por ejemplo, tipo A, B, C, D, E, F, G, H, I, J, K, L, etc., pero el enchufe de 3 clavijas tipo G es el más común en el Reino Unido. Singapur, Hong Kong, Malta, Malasia, Irlanda, Chipre, Qatar, Omán, Kuwait, Arabia Saudita, Emiratos Árabes Unidos, Israel y otros países que siguen total o parcialmente las regulaciones IEC.
Artículos Relacionados:

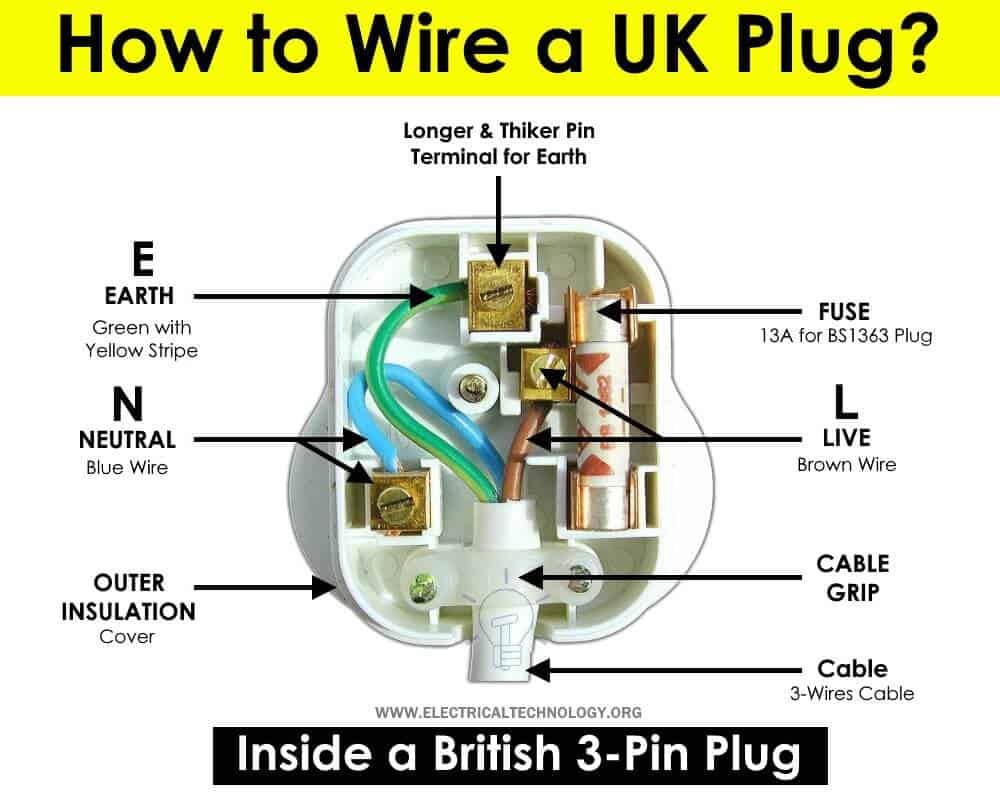

Dentro de un enchufe de alimentación de 3 pines
Hay tres terminales y un fusible (las clasificaciones son diferentes y dependen de los requisitos del circuito de carga) dentro de un enchufe de alimentación de tres clavijas del Reino Unido, como se muestra a continuación:
Haga clic en la imagen para ampliar
Terminal en vivo = L
El terminal activo debe conectarse al cable de color marrón (del cable). Transportará voltaje (y corriente) desde la fuente hasta el punto de carga. El terminal activo también se conoce como terminal activo, de línea o de fase. El tornillo del terminal activo está conectado eléctricamente y unido a la entrada del fusible de seguridad, mientras que la salida del fusible está conectada al pin activo.
Terminal Neutro = N
El terminal neutro debe conectarse al cable de color azul. El cable neutro proporciona un camino de retorno a la corriente cuando se completa el circuito.
Terminal de tierra = E
El terminal de tierra es más largo y grueso por motivos de seguridad. Por esta razón, el cable de tierra verde con raya amarilla debe conectarse al terminal de tierra.
Fusible
Hay un fusible estándar incorporado (normalmente 13 A) en un enchufe BS1363. La clasificación del fusible cerámico en el enchufe del Reino Unido puede ser diferente, ya que depende de la capacidad actual y los tipos de carga protegida. La función principal del fusible en un enchufe británico es proteger el cable de alimentación, los aparatos conectados y los cables en caso de sobrecalentamiento, sobrecarga y sobrecorriente.
Por ejemplo, un fusible de 13 A con una tensión de alimentación doméstica de 230 V y 50 Hz equivale a casi 3000 vatios (3 kW). Si la corriente de carga aumenta el límite de la clasificación del fusible (en caso de falla, por ejemplo, cortocircuito), fundirá o disparará el disyuntor RCD/MCB en la unidad de consumo principal.
Bueno saber: El fusible del enchufe de alimentación de tres clavijas debe tener una clasificación según los estándares BS1363. Por ejemplo, si se debe utilizar un dispositivo de baja potencia (1100 W o 700 W) en lugar del dispositivo de alta potencia anterior (2,5-3 kW con un fusible de 13 amperios en el enchufe), la clasificación del fusible se debe reducir de acuerdo con la capacidad de corriente de carga, por ejemplo. 3A para aparatos de 700W y 5A para aparatos de 1100W.
Agarre de cables
El sujetacables se utiliza para evitar la tensión del cable en funcionamiento normal y sacar los hilos del cable de los terminales de tornillo. La sujeción del cable o el protector contra tirones se deben ajustar firmemente alrededor del cable después de conectar los hilos del cable en los terminales apropiados.
Artículos Relacionados:
Características de seguridad del enchufe BS1363
Es bueno saberlo: el enchufe BS-1363, también conocido como enchufe del Reino Unido, es el enchufe más seguro del mundo por las siguientes razones.
- Tiene fusible incorporado.
- Tiene pines aislados.
- El pin de tierra es más grueso y más largo, es decir, el pin de tierra es el primer pin que hace contacto antes que los demás. El grosor del pin impide insertar el pin incorrecto en otras ranuras, es decir, Neutro en el terminal Vivo, o Tierra en el terminal Vivo, etc. En resumen, no se puede insertar en la ranura viva o neutra.
- Los enchufes con contraventanas en los enchufes se utilizan para enchufes de alimentación de 3 clavijas, lo que evita que los niños inserten clavos u otro material conductor en el enchufe. El pin de tierra más largo ayuda a abrir las otras dos ranuras para cables vivos y neutros.
- La empuñadura ayuda a retirar el enchufe fácilmente.
- No se puede usar al revés o en dirección inversa para mezclar Live o Phase con Neutral.
Herramientas necesarias
Se requieren las siguientes herramientas básicas para cablear un enchufe de alimentación de 3 clavijas.
- Un enchufe británico de 3 pines
- Destornillador de punta plana
- probador de fase
- Tijeras para cortar cables, cortadores laterales, tijeras, cuchillo o un simple pelacables.
Haga clic en la imagen para ampliar
Artículos Relacionados:
Cableado de un enchufe de 3 clavijas del Reino Unido
Siga los siguientes sencillos pasos para conectar un enchufe BS-1363 del Reino Unido.
- En primer lugar, retire 2 ″ o 5 cm de la funda exterior o aislamiento del cable sin dañarlo utilizando un cuchillo, tijeras de punta afilada o pelacables.
- Ahora, acorte los cables Vivo y Neutro (Marrón y Azul) a la longitud adecuada que encaje adecuadamente en los terminales de tornillo Vivo y Neutro.
- Retire aproximadamente media pulgada (10 mm) del aislamiento de los núcleos internos de los tres cables, es decir, marrón, azul y verde/con franja amarilla, utilizando tijeras, un cuchillo o un pelacables. Todo este proceso debe realizarse con cuidado sin dañar los hilos o conductores.
- Es una buena práctica torcer firmemente todos los hilos del cable y doblarlos antes de insertarlos en los terminales de tornillo. Esto porque evitará que los hilos del cable se extiendan a otros terminales y los tornillos queden perfectamente apretados en caso de flexión de calibre ligero.
- Ahora, afloje los tornillos de la sujeción del cable (alivio de tensión) para conectar fácilmente el cable de fase, neutro y tierra a los terminales de tornillo relacionados.
- Conecte el cable verde con raya amarilla al terminal “E” de tierra como se muestra en la fig.
- Introduzca el cable azul en el terminal neutro “N”.
- Finalmente, conecte el cable marrón al terminal “L” vivo (fase).
- Como paso final, apriete los tornillos del sujetacables (alivio de tensión) y vuelva a colocar la cubierta posterior del enchufe de tres clavijas. Asegúrese de que todos los cables y tornillos estén perfectamente apretados, ya que una conexión floja puede provocar un incendio peligroso debido a la formación de arcos y el sobrecalentamiento o incluso una descarga eléctrica que provoque lesiones graves.
Haga clic en la imagen para ampliar
Recordar:
- Verde con Amarillo pele el cable al terminal “E” de Tierra.
- Azul cable al terminal Neutro “N”.
- Marrón cable al terminal vivo “L”.
Artículos Relacionados:
Códigos de colores de cableado IEC y Reino Unido: antiguos y nuevos
Hemos utilizado lo siguiente Códigos de color de cableado IEC para voltaje de suministro único de 230 V aplicable en el Reino Unido y la UE. Los códigos de colores de cableado más antiguos en el Reino Unido (anteriores a abril de 2004) también se mencionan a continuación.
Códigos de colores de cableado IEC para sistemas monofásicos de 230 V y 3 cables
- Marrón = Cable vivo o de fase
- Azul = Neutro
- Verde o Verde con Amarillo Raya = Tierra o cable de tierra como tierra protectora (PE).
Los códigos de colores de cableado del antiguo Reino Unido para cableado monofásico son los siguientes.
230V Monofásico
- Rojo = Fase
- Negro = Neutro
- Verde = Tierra o Cable de tierra.
Artículos Relacionados:
Instrucciones y precauciones de seguridad
- Desconecte la fuente de alimentación (y asegúrese de que esté realmente apagada) antes de dar servicio, reparar o instalar equipos eléctricos. Para ello, apague el interruptor principal de la unidad de consumo principal o del cuadro de distribución.
- Nunca se pare ni toque piezas mojadas o metálicas durante la reparación o instalación.
- Lea atentamente todas las precauciones e instrucciones y sígalas estrictamente mientras realiza este tutorial o cualquier otro trabajo práctico relacionado con trabajos eléctricos.
- Utilice siempre cables y alambres del tamaño adecuado, tomacorrientes e interruptores del tamaño adecuado y disyuntores del tamaño adecuado. También puede utilizar la calculadora de tamaño de alambres y cables para encontrar el tamaño de calibre correcto.
- Nunca intentes jugar con electricidad (ya que es peligroso y puede ser fatal) sin la orientación y el cuidado adecuados. Realice los trabajos de instalación y reparación en presencia de personas experimentadas, con amplios conocimientos y buenas prácticas, que sepan cómo manejar la electricidad.
- Hacer su propio trabajo eléctrico es peligroso y, en algunos casos, ilegal. Comuníquese con el electricista autorizado o el proveedor de suministro de energía eléctrica antes de practicar cualquier cambio/modificación en las conexiones del cableado eléctrico.
- El cuadro de distribución no debe instalarse a 2,2 metros del suelo, debe estar protegido de la corrosión y alejado de zonas acuosas. Todos los cables deben estar cubiertos en el panel (es decir, no deben colgar fuera del panel). Finalmente, debe haber una señal de seguridad cerca del cuadro de distribución.
- El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba algún circuito en un formato incorrecto. ¡Así que por favor! Ten cuidado porque se trata de electricidad y la electricidad es demasiado peligrosa.
